顏色

既然是繪圖，豐富的顏色是必須的。GMT中可以通過五種不同的方式來指定顏色，即：

  1. 顏色名
  2. RGB 值
  3. HSV 值
  4. CMYK 值
  5. 灰度值

顏色名

通過顏色名指定顏色是最直觀的方式了。常見的顏色如 white、 black、red、orange、yellow、green、 cyan、blue、magenta、gray （或grey）和 brown 等。除 white 和 black 之外，其餘的幾種常見顏色名還可以加上前綴 light 或 dark，以表示淺色和深色。比如 lightblue、blue、darkblue 分別表示淺藍、藍色和深藍。

所有的顏色名都是不區分大小寫的，所以 lightblue、LIGHTBLUE 或者 LightBlue 都是合法的顏色名。

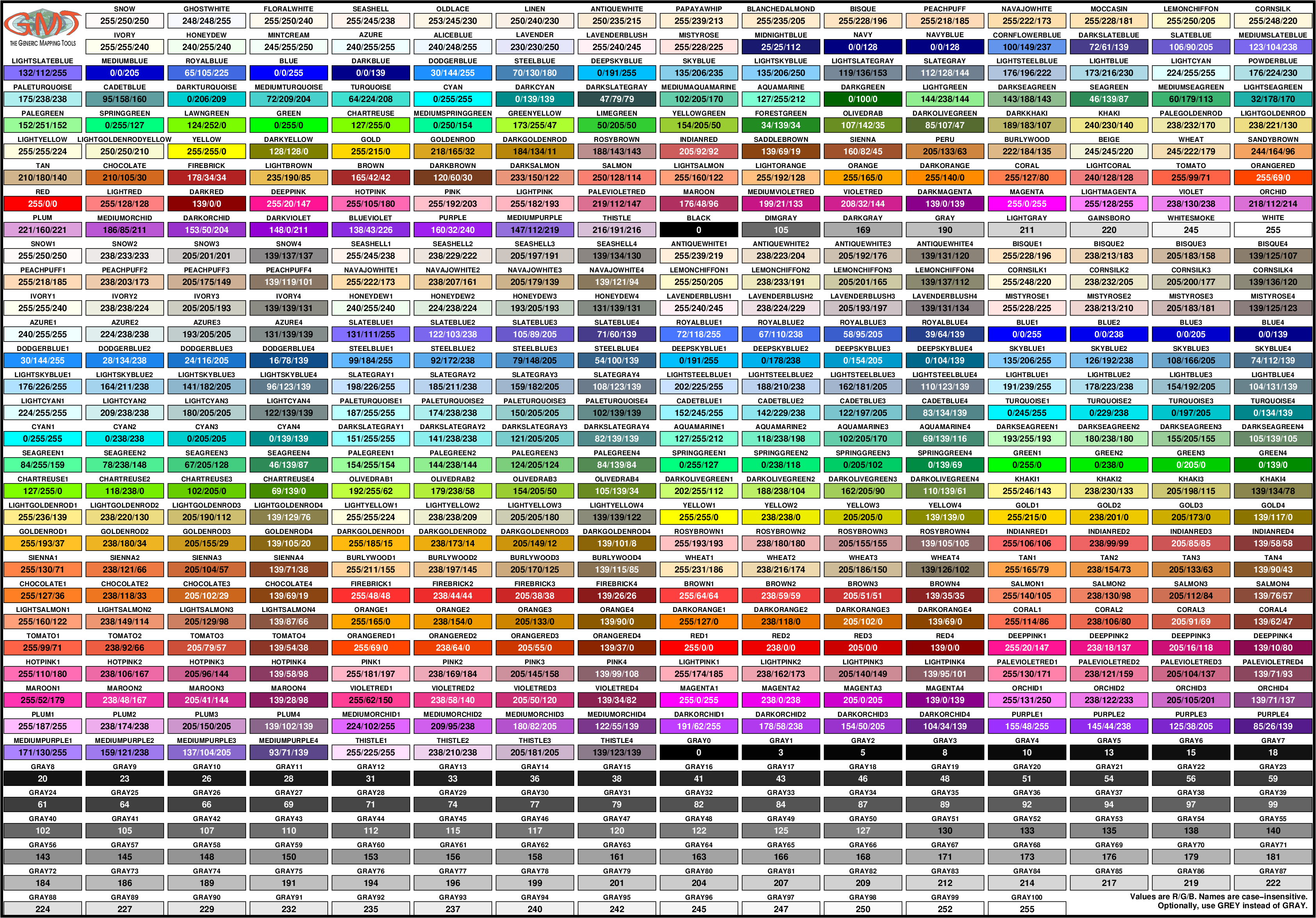

GMT 支持通過顏色名指定663種顏色。下圖中列出了GMT支持的所有顏色名及其對應的RGB值。

../_images/GMT_RGBchart_a4.png

GMT顏色表下載： A4 PNG格式 | A4 PDF格式 | USLetter PNG格式 | USLetter PDF格式

RGB

即三原色光模型，或又稱RGB顏色模型，是一種加色模型，將紅（Red）、綠（Green）、藍（Blue）三原色的色光以不同的比例相加，以產生多種多樣的色光。

GMT中可以通過 r/g/b 的格式來指定RGB顏色，其中 r、g、b 的取值範圍都是0到255，三者用反斜線 / 分開。

RGB顏色示例：

  • 0/0/0：黑色；
  • 255/255/255：白色；
  • 255/0/0：紅色；
  • 0/255/0：綠色；
  • 0/0/255：藍色；

RGB顏色除了可以用上面的表示法之外，還可以用HTML中常用的表示法 #RRGGBB，即分別用兩位的十六進制數字表示每個顏色通道，0對應的16進制是 00，255對應的16進制是 FF。例如 #000000 即黑色，#FF0000 即紅色。十六進制數用大小寫表示均可。

HSV

通過 h-s-v 格式指定顏色，其中HSV分別代表色相（Hue）、飽和度（Saturation）和明度（Value），三者之間用破折號 - 分開。

  • 色相（H）是色彩的基本屬性，就是平常所說的顏色名稱（如紅色、黃色等），取值範圍爲0到360。
  • 飽和度（S）是指色彩的純度，越高色彩越純，低則逐漸變灰，取值範圍爲0到1。
  • 明度（V）是色彩的亮度，取值範圍爲0（dark）到1（light）。

例如 200-0.1-0.1。

CMYK

印刷四分色模式，是彩色印刷時採用的一種套色模式，利用色料的三原色混色原理，加上黑色油墨，共計四種顏色混合疊加，形成所謂“全綵印刷”。四種標準顏色是：

  • Cyan：青色，又稱爲天藍色或是湛藍
  • Magenta：品紅色，又稱爲洋紅色
  • Yellow：黃色
  • blacK：定位套版色（黑色）

GMT中可以通過 c/m/y/k的方式指定CMYK格式的顏色。c、m、y、 k 的取值範圍均爲0到1，用反斜線 / 分開，例如 0.2/0.3/0.4/0.4。

灰色

灰色是常見的一種顏色，而灰色又可以根據灰的不同程度細分爲不同的灰色。指定灰色的辦法很簡單，用一個數值表示灰度即可，其取值範圍爲0到255。例如 0 表示黑色，255 表示白色，128 表示灰色。

除了用灰度表示之外，灰色還可以用前面提到的幾種形式表示：

  1. 用RGB表示灰度

    灰色本質上就是 R=G=B 的一種顏色。因而 128/128/128 代表灰度爲 128 ，200/200/200 代表灰度是 200。

  2. 用GMT顏色名錶示灰度

    GMT自定義了多個顏色名來表示不同程度的灰色。除了前面說過的 gray、lightgray 和 darkgray 之外，還有 gray0、gray1 一直到 gray100。其中 gray0 即黑色，gray100 即白色。

透明色

每一種顏色，都可以額外指定其透明度。

GMT中可以通過在顏色後加上 @ 再加上透明度來得到不同程度的透明色。透明度的取值範圍是0到100，0表示不透明，100表示全透明。

例如：red@25、30/25/128@60。

注解

PS格式不支持透明色。

顏色小結

GMT中可以用五種方法指定顏色，分別是：

  • 顏色名：red
  • RGB值：30/25/128 或 #00FA84
  • HSV值：200-0.1-0.1
  • CMYK值：0.2/0.3/0.4/0.5
  • 灰度：30

小練習

下面的命令在底圖中心繪製了一個紅色圓圈，試着將 -Gred 中的 red 改爲其它顏色:

echo 5 5 | gmt plot -JX10c/10c -R0/10/0/10 -Baf -Sc3c -Gred -pdf colors
