PS參數

本節列出所有與PS相關的參數，參數的默認值在中括號內列出。

PS_CHAR_ENCODING

字符集編碼方式 [ISOLatin1+|Standard+]

GMT使用的字符集編碼方式。可選值包括：

  • Standard
  • Standard+
  • ISOLatin1
  • ISOLatin1+
  • ISO-8859-x（x取值爲1-10或13-15）

若安裝GMT時使用SI單位制，則默認值爲ISOLatin1+編碼；否則使用Standard+編碼。

PS_COLOR_MODEL

生成PS代碼時顏色所使用的色彩模型 [rgb]

可以取RGB、HSV、CMYK或GRAY。若設置爲HSV，其不會影響繪圖過程中使用RGB指定的顏色；若設置爲GRAY，則所有的顏色都將使用YIQ方法轉換成灰度。

PS_COMMENTS

生成的PS代碼中是否包含註釋信息 [false]

若爲 true，則生成的PS文件中會包含註釋，用於解釋文件中操作的邏輯，當你需要手動編輯PS文件時比較有用。默認情況下，其值爲 false，即PS文件中不會包含註釋，此時生成的PS文件更小。

PS_LINE_CAP

控制線段的端點的繪製方式 [butt]

可以取如下值：

  • butt：不對端點做特殊處理，即端點是矩形（默認值）
  • round：端點處爲直徑與線寬相等的半圓弧
  • square：端點處爲邊長與線寬相等的半個正方形

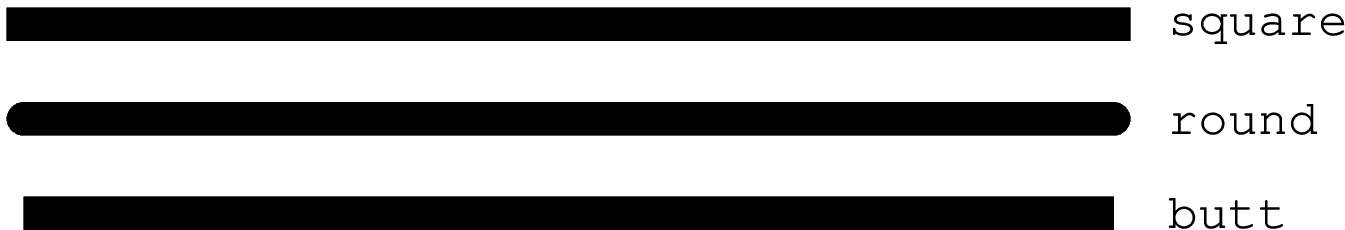

下圖展示了該參數取不同值時線段端點的區別。需要注意，圖中三條線段的長度是相同的，但因參數設置不同而導致線段看上去長度不同。

Source Code

../_images/ps-gmtplot-0.png
PS_LINE_JOIN

控制線段拐點的繪製方式 [miter]

可以取 miter、round、bevel

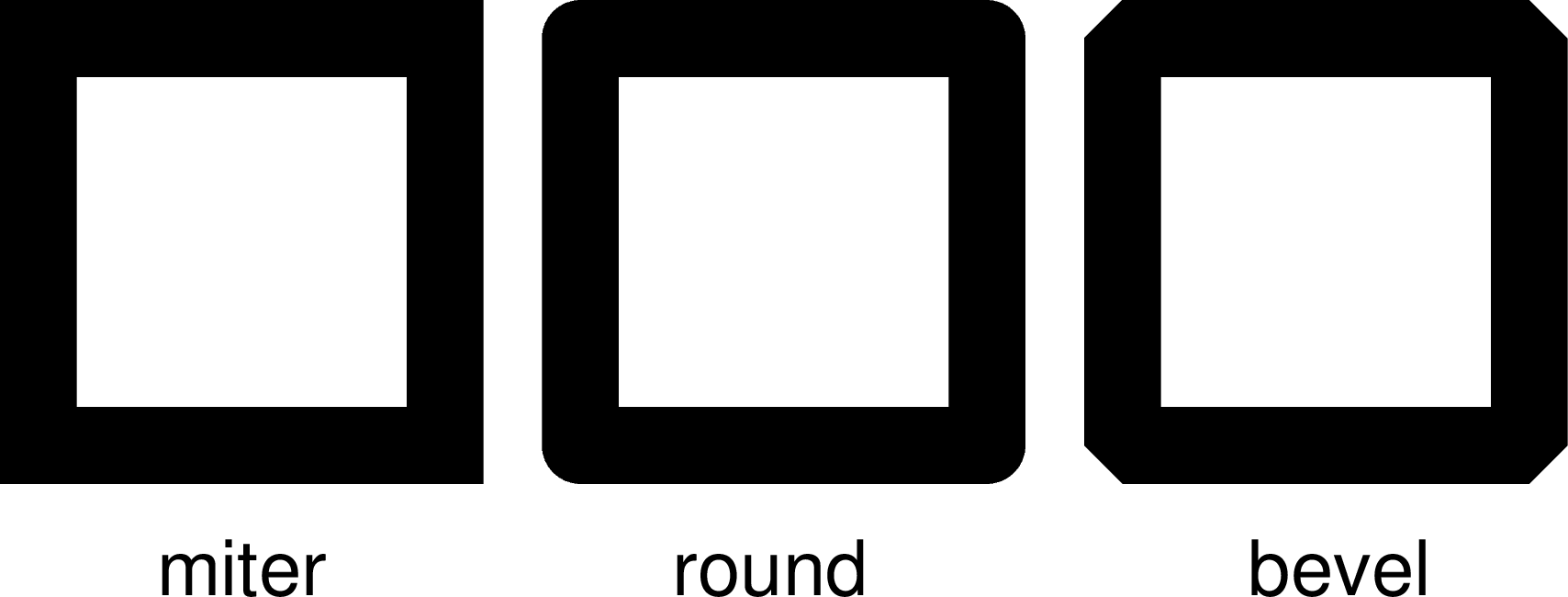

下圖展示了 PS_LINE_JOIN 取不同值時線段拐點的繪圖效果。當線寬較小時，幾乎看不出來區別，這裏爲了顯示的效果，將線寬設置爲 20p。

Source Code

../_images/ps-gmtplot-1.png
PS_MITER_LIMIT

設置mitered拐點的角度閾值 [35]

當兩個相交的線段之間的夾角小於該閾值時，則該拐角會被bevelled而不是被mitered。該參數的取值範圍爲0到180。若設置爲0，則使用PS的默認值（11度），若設置爲180，則所有拐角都會被beveled。

PS_MEDIA

設置當前紙張的尺寸 [a4|letter]

下表列出了GMT預定義的若干種紙張尺寸及其對應的寬度和高度（單位爲points）。

GMT預定義紙張大小
Media width height Media width height
A0 2380 3368 archA 648 864
A1 1684 2380 archB 864 1296
A2 1190 1684 archC 1296 1728
A3 842 1190 archD 1728 2592
A4 595 842 archE 2592 3456
A5 421 595 flsa 612 936
A6 297 421 halfletter 396 612
A7 210 297 statement 396 612
A8 148 210 note 540 720
A9 105 148 letter 612 792
A10 74 105 legal 612 1008
B0 2836 4008 11x17 792 1224
B1 2004 2836 tabloid 792 1224
B2 1418 2004 ledger 1224 792
B3 1002 1418
B4 709 1002
B5 501 709

用戶還可以用 WxH 的格式完全自定義紙張尺寸，其中 W 和 H 分別爲紙張的寬度和高度。比如 12cx12c 表示紙張爲寬度和高度都爲12釐米。

若某些尺寸經常使用，用戶還可以自定義紙張格式，只需要新建或編輯 ~/.gmt/gmt_custom_media.conf 即可，文件格式也很簡單:

# 紙張格式名  寬度  高度
paper1        2000  3000
paper2        3000  0

紙張高度爲0，表示紙張可以向上無限延展。

PS_PAGE_COLOR
設置紙張的背景色 [white]
PS_PAGE_ORIENTATION

設置紙張方向 [landscape]

注解

僅GMT經典模式下有效，現代模式下紙張始終是 protrait 模式。

可以取 portrait 或 landscape。

PS_SCALE_X

繪圖時X方向的全局比例 [1.0]

用於實現圖像的整體縮放。

PS_SCALE_Y

繪圖時Y方向的全局比例 [1.0]

用於實現圖像的整體縮放。

PS_TRANSPARENCY

設置生成PS文件所使用的透明模式 [Normal]

可取值包括Color、ColorBurn、ColorDodge、Darken、Difference、Exclusion、HardLight、Hue、Lighten、Luminosity、Multiply、Normal、Overlay、Saturation、SoftLight、Screen

PS_CONVERT
現在模式下在執行 gmt end 命令時GMT會自動調用 psconvert 生成用戶指定格式的圖片。該選項用於控制調用 psconvert 是的默認參數，多個參數之間以逗號分隔 [A,P]
PS_IMAGE_COMPRESS

設置PS中的圖像壓縮算法 [deflate,5]

可以取值爲：

  • rle：Run-Length Encoding scheme
  • lzw：Lempel-Ziv-Welch compression
  • deflate[,level]：DEFLATE compression，level 可以取1到9；
  • none：不壓縮，相當於 deflate,5 。
