PB2002: 全球板塊邊界數據¶
PB2002 是常用的一個全球板塊邊界數據，其包含了14個大板塊和38個小板塊，共計52個板塊的邊界數據。
- 官方網站: http://peterbird.name/publications/2003_PB2002/2003_PB2002.htm
- 原始數據下載地址: http://peterbird.name/oldFTP/PB2002/
- 數據格式說明: http://peterbird.name/oldFTP/PB2002/2001GC000252_readme.txt
數據下載¶
原始數據的格式無法直接用於GMT繪圖。這裏我們從官方網站下載了 PB2002_plates.dig.txt
和 PB2002_boundaries.dig.txt 數據，並將其段頭記錄做了修改以供GMT用戶使用。
可供GMT直接使用的數據下載地址:
兩個數據是等效的，區別在於 PB2002_plates.dig.txt 中數據分爲52段，每段數據對應一個板塊邊界閉合多邊形，每段數據的段頭記錄爲該段數據的板塊名稱縮寫。
PB2002_boundaries.dig.txt 中數據分爲229段，其將相鄰板塊的共同邊界分爲不同的段列出來。段頭記錄中包含了兩個板塊的名稱縮寫，以及板塊數據來源的參考文獻。
使用示例¶
在繪圖方面，兩個數據沒有區別。
gmt begin PB2002 pdf,png
gmt coast -JH20c -Rg -B0 -B+t"PB2002" -W1/0.1p,black -A1000
gmt plot PB2002_boundaries.dig.txt -W0.5p,red
gmt end show

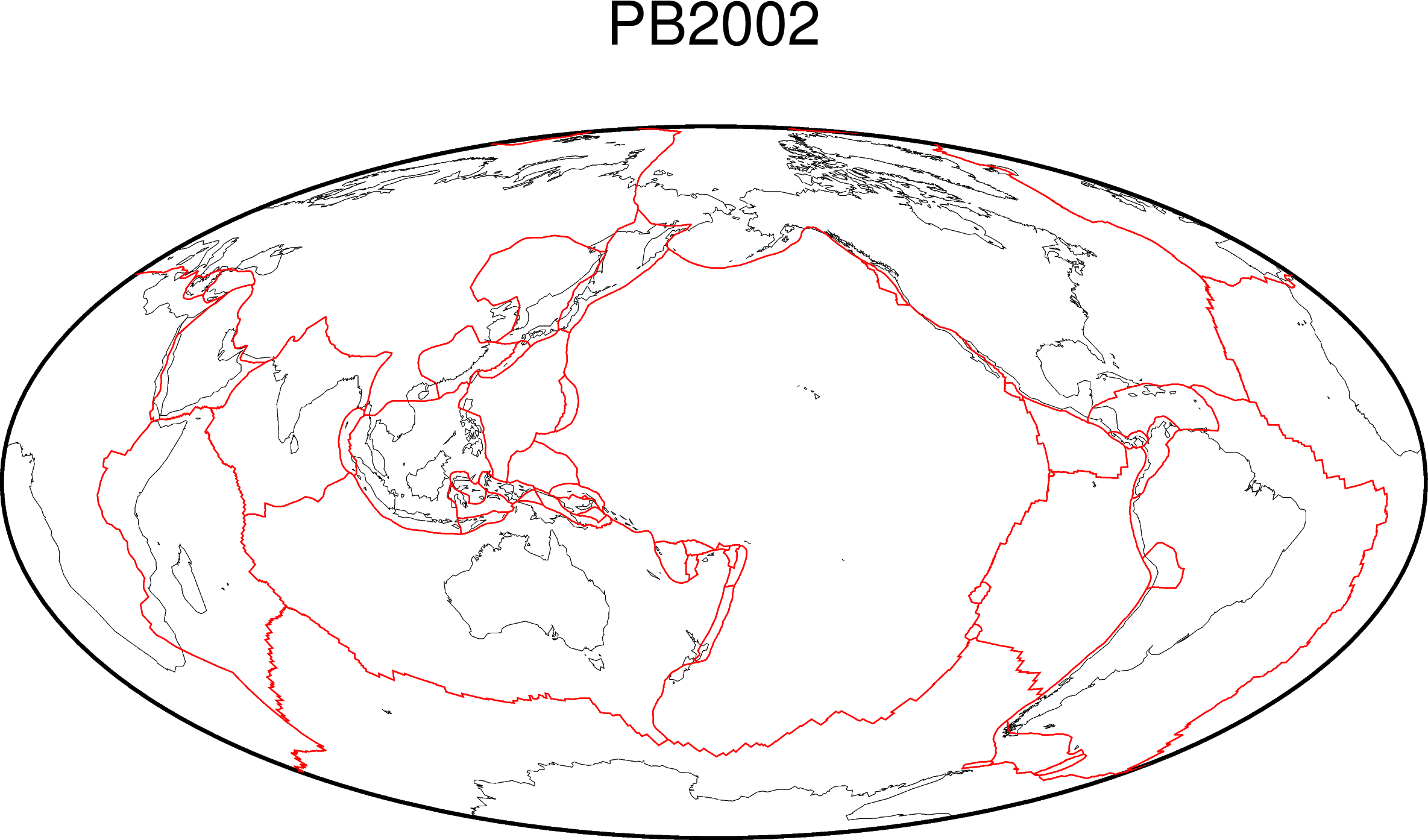

PB2002 全球板塊邊界
引用信息¶
Bird, P. (2003) An updated digital model of plate boundaries, Geochemistry Geophysics Geosystems, 4(3), 1027, doi:10.1029/2001GC000252.
