繪製海岸線¶

GMT中使用 coast 模塊繪製海岸線。 coast 模塊，顧名思義是海岸線、湖岸線的意思。該模塊不僅可以繪製這些岸線，還可以繪製比例尺和行政邊界等。

這一節我們將通過繪製一張美國地圖來介紹 coast 模塊的基本用法。

繪製海岸線和湖岸線¶

下面的腳本用最簡單的命令繪製了一張美國地圖。其中 -R 選項設置了繪圖區域，-JM15c 設置投影方式和圖片尺寸， -Baf 設置底圖邊框屬性，這些在前一節都已經做了介紹。

coast 模塊的選項 -W0.5p,black 表示繪製岸線，並設置岸線爲 0.5p寬的黑色線條。

gmt begin coastline png,pdf
    gmt coast -R-130/-50/20/60 -JM15c -Baf -W0.5p,black
gmt end show

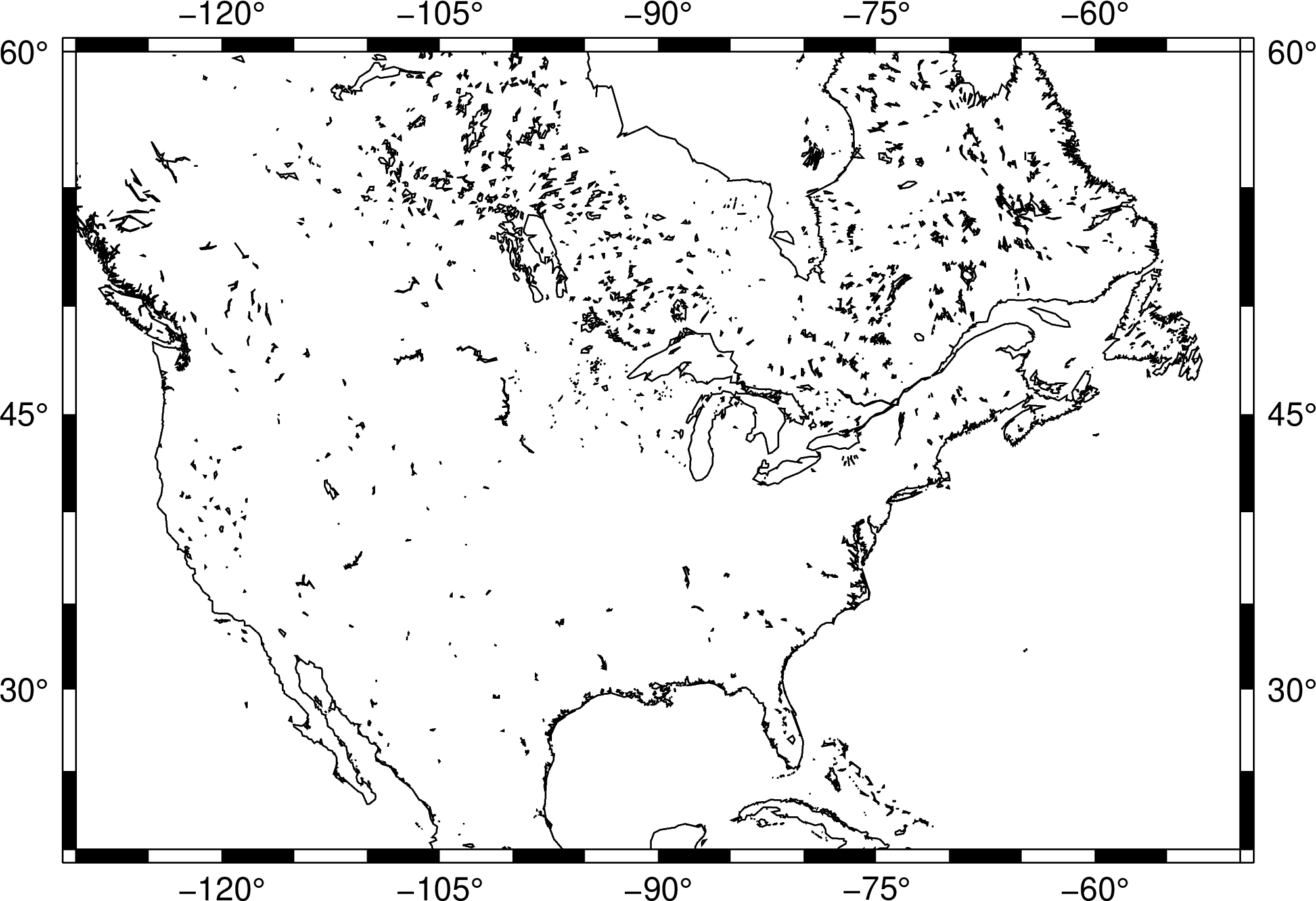

美國海岸線

上圖看上去有些複雜。這是因爲默認情況下 -W 選項會繪製所有水體與陸地的界限，包括海岸線、湖岸線、湖中島的邊界等。根據水體或陸地的不同，coast模塊將岸線分爲從1到4的四個級別，依次指海岸線、湖岸線、湖中島，以及湖中島內的湖邊界。

因而，我們可以在使用 -W 選項時指定要繪製哪一個等級的岸線。下面的腳本中，我們使用 -W1/0.5p,black 表示用 0.5p 寬的黑色線條繪製1級海岸線。

gmt begin coastline png,pdf
    gmt coast -R-130/-50/20/60 -JM15c -Baf -W1/0.5p,black
gmt end show

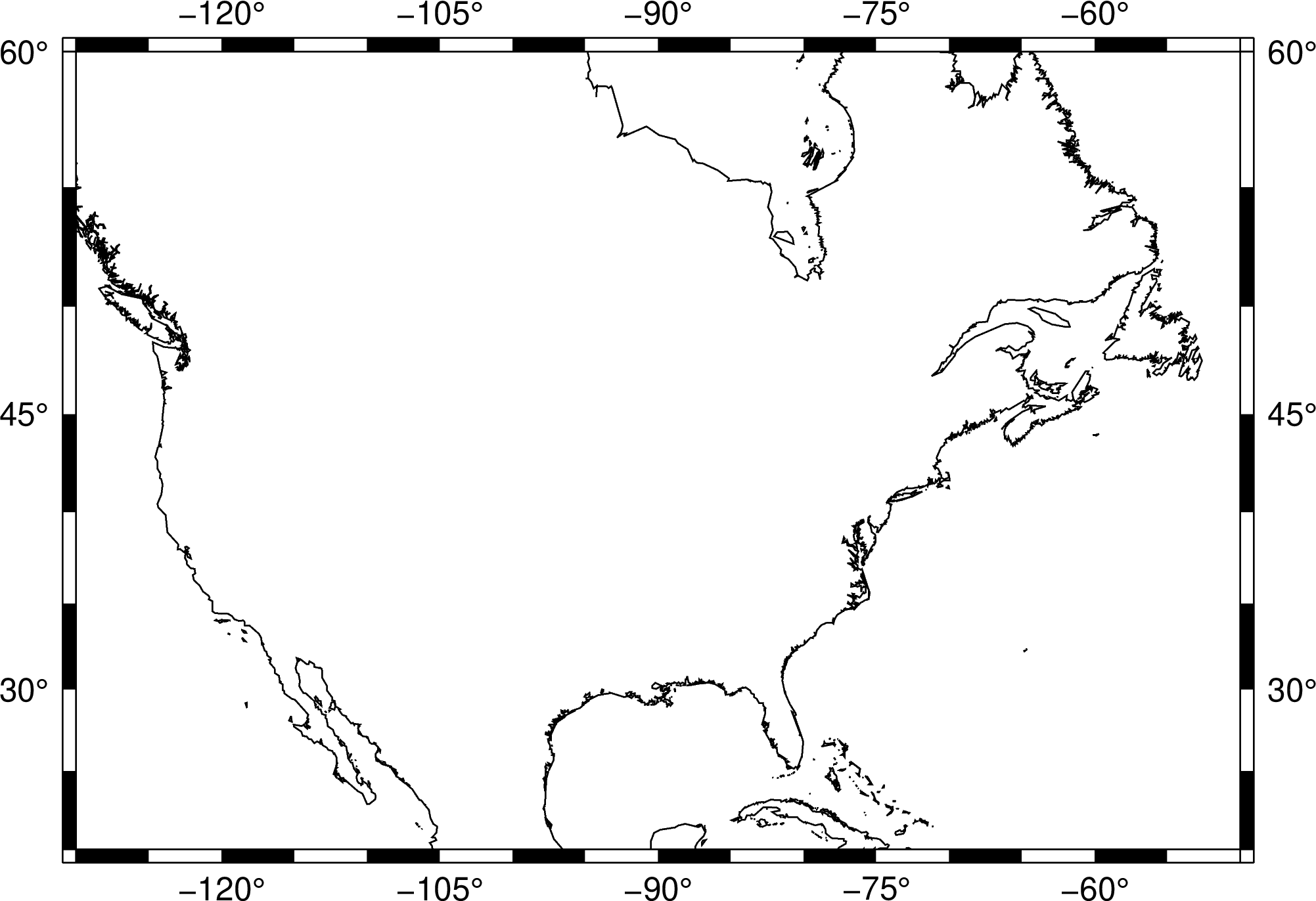

繪製海岸線

可以在一個命令中多次使用 -W 選項，分別用不同的線條繪製不同等級的岸線。這裏我們使用 -W1/0.5p,black 繪製0.5p黑色的海岸線，同時使用 -W2/1p,lightred 繪製1p寬的淺紅色湖岸線。

gmt begin coastline png,pdf
    gmt coast -R-130/-50/20/60 -JM15c -Baf -W1/0.5p,black -W2/1p,lightred
gmt end show

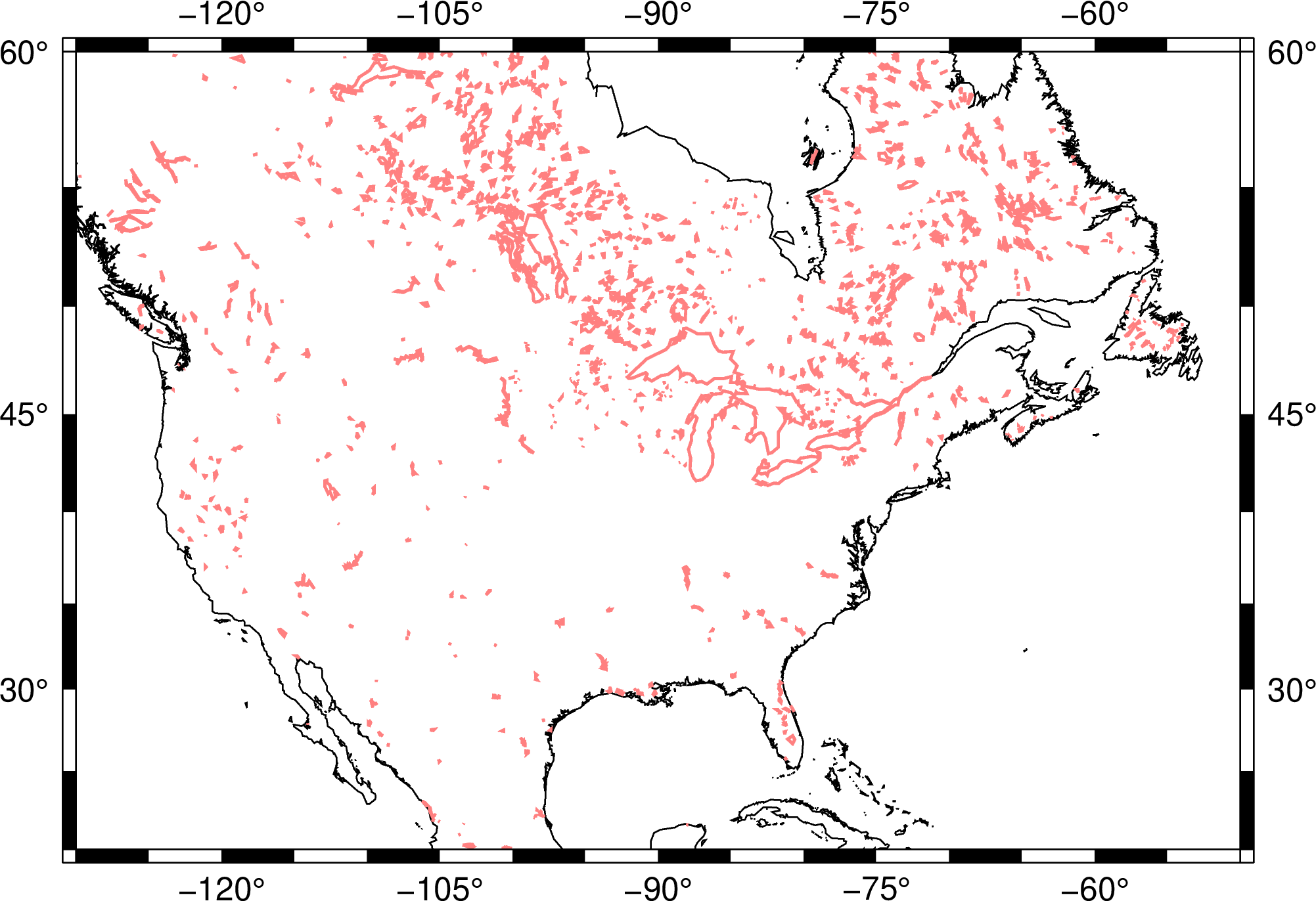

繪製海岸線和湖岸線

上圖看上去依然有些亂。主要是因爲美國有大大小小的很多島嶼和湖泊，GMT默認會把這些島嶼和湖泊都畫出來。如果能夠只繪製比較大的島嶼或湖泊就好了，我們可以通過 -A 選項設置要繪製的對象的最小面積（單位爲平方千米）。

gmt begin coastline png,pdf
    gmt coast -R-130/-50/20/60 -JM15c -Baf -W1/0.5p,black -W2/1p,lightred -A5000
gmt end show

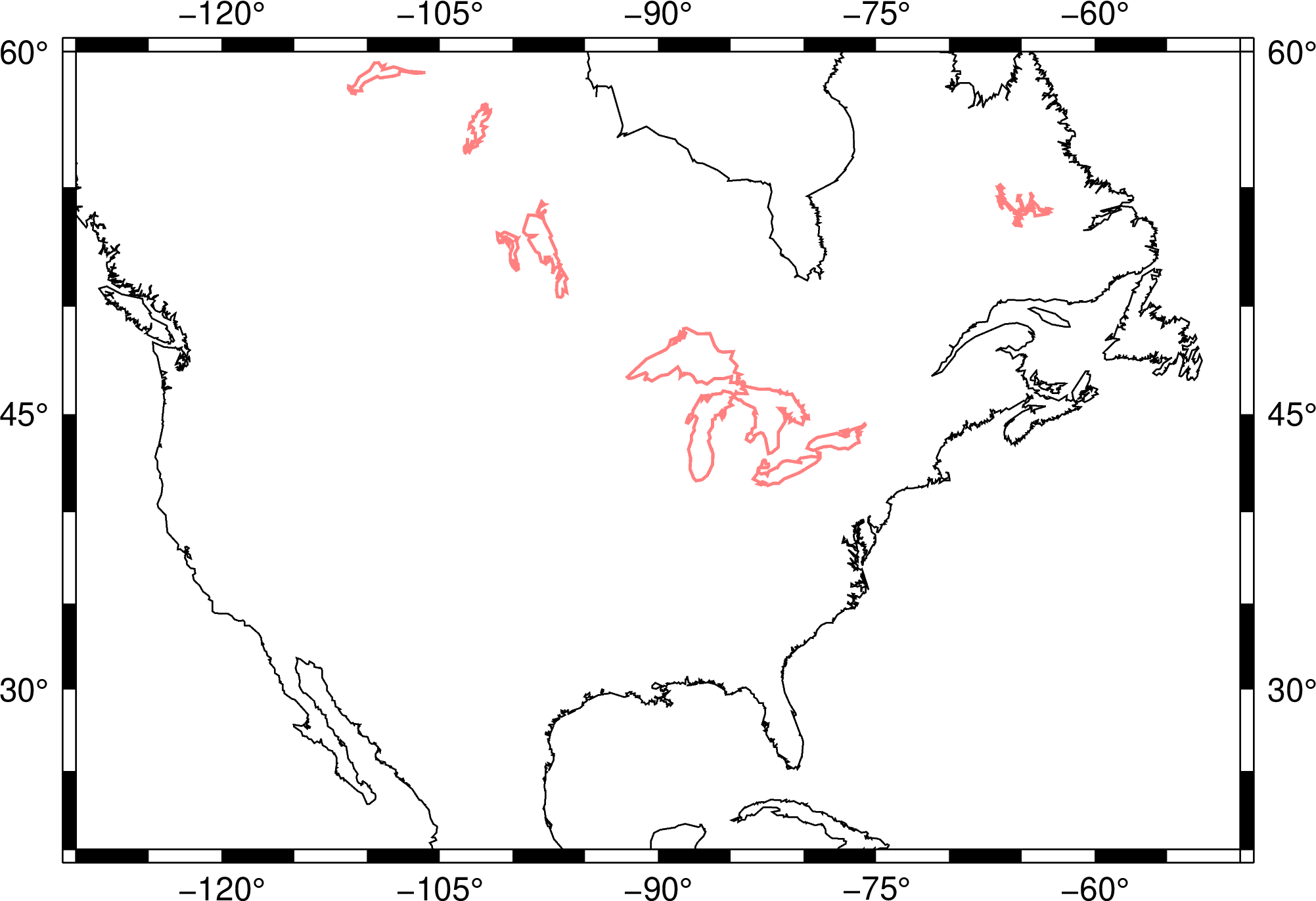

設置要繪製的對象的最小面積

這裏我們使用 -A5000 表示只繪製面積大於5000平方千米的湖泊或島嶼。這樣子得到的圖看上去更加乾淨簡潔了。

上面介紹瞭如何使用 -W 繪製海岸線和湖岸線。我們還可以不繪製岸線，而是爲陸地和水體設置不同的填充色。

gmt begin coastline png,pdf
    gmt coast -R-130/-50/20/60 -JM15c -Baf -A5000 -Gred -Slightblue -Clightred
gmt end show

填充顏色

其中，-G 設置了陸地區域的填充色，-S 設置水體的顏色， -C 則設置湖泊的顏色（若不指定 -C，則湖泊顏色由 -S 控制）。

當然，你也可以同時使用 -W 選項和 -G 選項，即繪製岸線並填充顏色。

使用 -N 選項可以繪製國界/州界等行政邊界。-N1 表示繪製國界線， -N2 表示繪製州界/省界線（目前只有美洲各國以及澳大利亞的國界的數據）。

gmt begin coastline png,pdf
    gmt coast -R-130/-50/20/60 -JM15c -Baf -A5000 -Gred -Slightblue -Clightred -N1/1p -N2/0.25p
gmt end show

繪製國界與州界

除了 -N 選項之外，-E 選項也可以用於繪製州界、國界和省界，在 DCW: 世界數字圖表一節會詳細介紹。本入門教程中暫時略過。

最後，我們還需要爲地圖添加比例尺。爲了繪製比例尺，我們需要提供如下參數：

在下面的例子中，我們使用了 -Lg-60/25+c25+w1000k+f+u 增加比例尺，其中：

gmt begin coastline png,pdf
gmt coast -R-130/-50/20/60 -JM15c -Baf -A5000 -Gred -Slightblue -Clightred -Lg-60/25+c25+w1000k+f+u
gmt end show

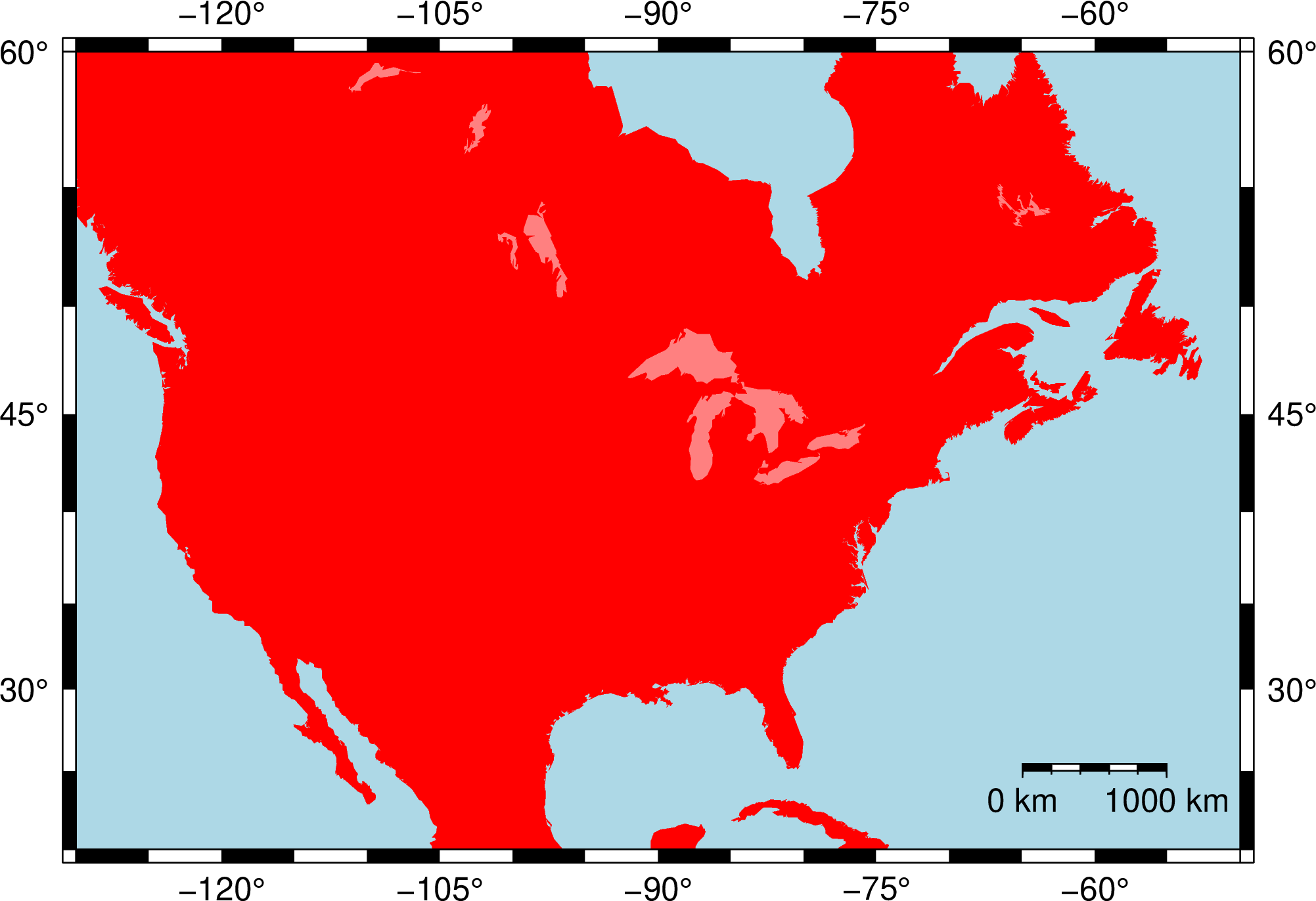

添加比例尺
