GMT圖中圖模式

在繪製區域地圖時，爲了更清晰地顯示研究區域的地理位置，通常會額外繪製一個更大區域範圍的地圖，並在大區域地圖中標記出研究區域的位置。這種圖稱之爲 inset map。中文沒有統一的翻譯，大家一般稱之爲圖中圖、小圖或者插頁圖。

GMT 中 inset 模塊用於管理圖中圖模式。圖中圖模式以 inset begin 開始，並以 inset end 結束。

使用 inset begin 進入圖中圖模式，其作用是在紙張上規劃出一個矩形區域，並將繪圖原點移動到該矩形區域的左下角。接下來的所有繪圖命令均只在該區域內進行操作。當使用 inset end 結束圖中圖模式時，繪圖原點會自動恢復到圖中圖模式之前的位置，且所有設置參數都將回到之前的狀態。

用矩形框標記研究區域

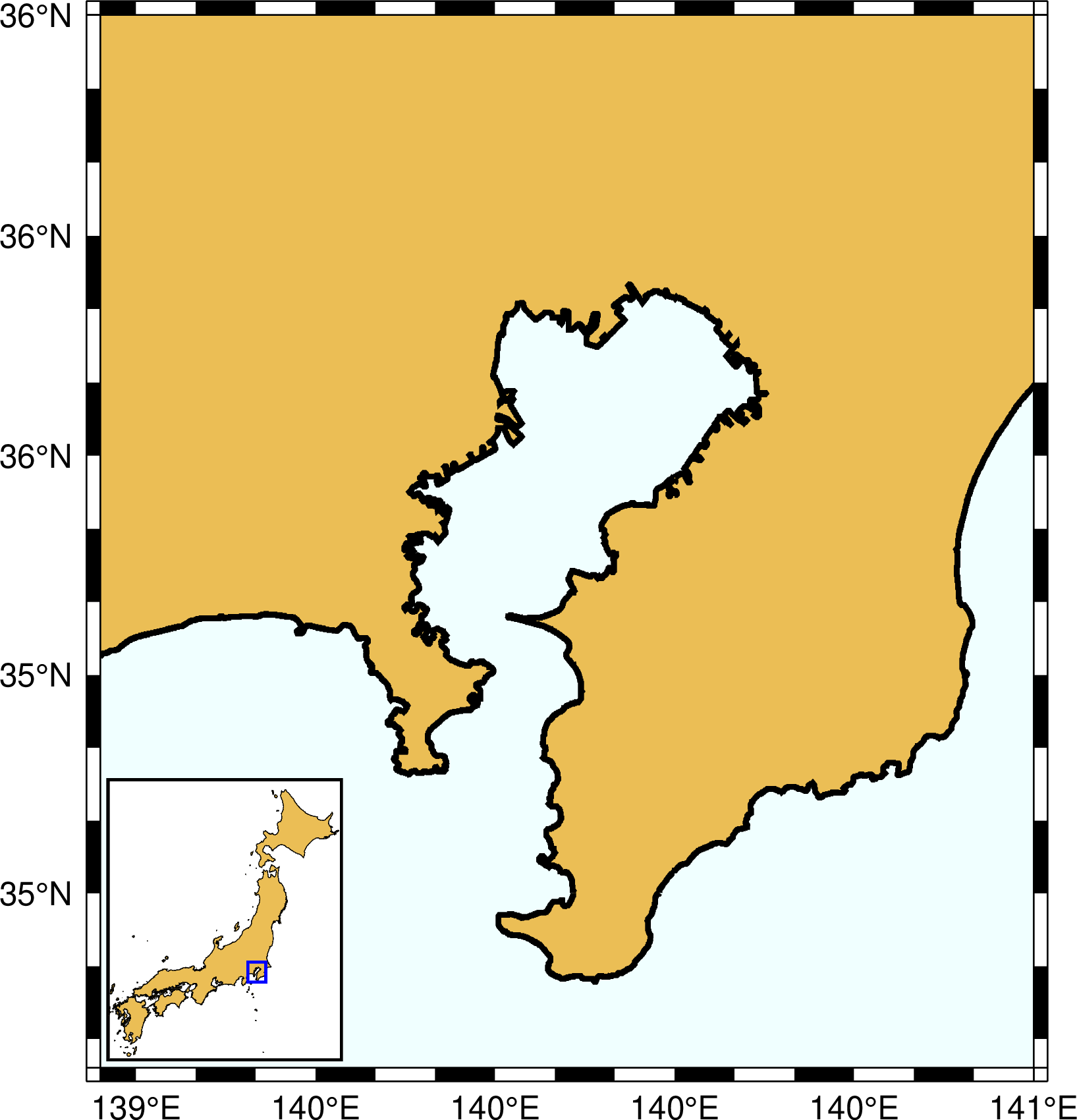

下面的示例中研究區域爲日本東京周圍的一個小區域。爲了展示其地理位置，我們在大圖的左下角的小圖中繪製了日本全圖，同時在小圖中用矩形框出了大圖中的研究區域範圍。

inset begin 定義了小圖的位置位於大圖左下角（-DjBL），小圖區域的寬度爲3釐米，高度爲3.6釐米（+w3c/3.6c），並且相對大圖左下角偏移0.1釐米（+o0.1c）。同時還設置了小圖區域的背景色爲白色（+gwhite），並繪製了小圖區域的邊框（+p1p）。

在小圖區域內，我們使用 coast 模塊繪製了日本全圖，小圖投影參數爲 -JM?，其中 ? 表示根據 inset begin 中 -D 選項指定的寬度自動決定小圖寬度。同時我們使用 plot 模塊的 -Sr+s 選項在小圖中繪製了一個對應於大圖區域的矩形框，該命令需要輸入矩形區域的兩個對角頂點的經緯度。

#!/usr/bin/env bash
gmt begin inset-map png,pdf
    gmt coast -R139.2/140.5/34.8/36 -JM12c -Baf -BWSne -W2p -A1000 -Glightbrown -Sazure1 --FORMAT_GEO_MAP=dddF
    gmt inset begin -DjBL+w3c/3.6c+o0.1c -F+gwhite+p1p
        gmt coast -R129/146/30/46 -JM? -EJP+glightbrown+p0.2p -A10000
        # 使用 -Sr+s 绘制矩形区域
        echo 139.2 34.8 140.5 36 | gmt plot -Sr+s -W1p,blue
    gmt inset end
gmt end show
../_images/inset-gmtplot-01.png

用顏色標記研究區域

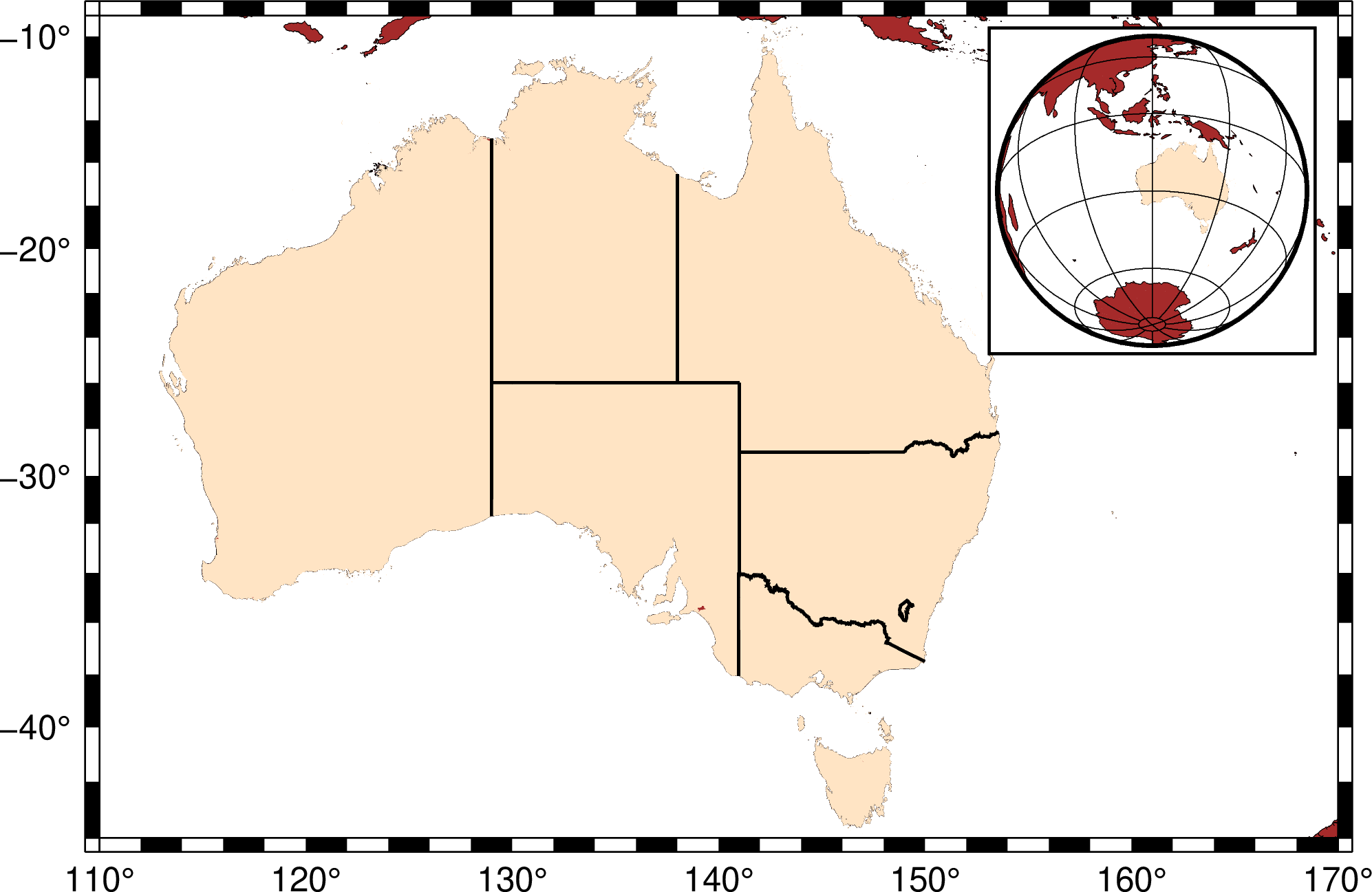

下面的示例中研究區域爲澳大利亞。爲了展示其地理位置，我們在大圖的右上角區域繪製了全球地圖，並用特殊的顏色將澳大利亞區域標記出來。

inset begin 定義了小圖的位置位於大圖右上角（-DjTR），小圖區域寬度爲 1.5英寸（+w1.5i）。同樣的，在小圖內部我們在需要指定地圖寬度的地方使用了 ? 讓GMT自動幫我們決定小圖的寬度。

#!/usr/bin/env bash
gmt begin inset-example png,pdf
    gmt coast -R110E/170E/44S/9S -JM6i -B -BWSne -Wfaint -N2/1p -Gbrown -EAU+gbisque
    gmt inset begin -DjTR+w1.5i+o0.15i/0.1i -F+gwhite+p1p+c0.1c
        gmt coast -JG120/30S/? -Rg -Bg -Wfaint -Gbrown -EAU+gbisque -A5000
    gmt inset end
gmt end show
../_images/inset-gmtplot-11.png
