添加文字

GMT的 text 模塊可以用於添加文字。

最簡單的示例

若需要添加文字，則輸入數據中必須給出文字的X和Y座標以及具體的文字。因而，輸入數據有三列:

X   Y   text

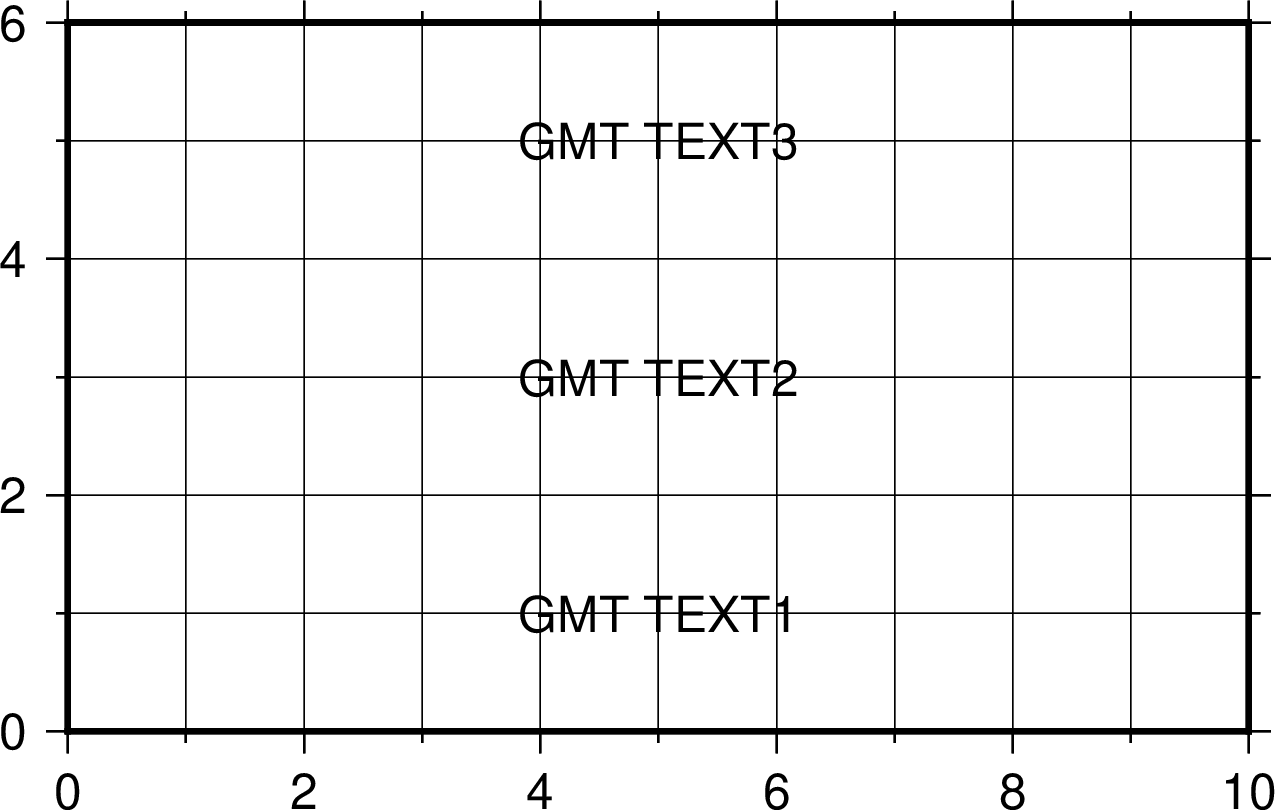

下面的示例首先用 basemap 模塊繪製了一張底圖，然後使用 text 模塊在底圖的不同位置添加了文字。

gmt begin map png,pdf
gmt basemap -R0/10/0/6 -JX10c/6c -Bafg1 -BWSen
gmt text << EOF
5 1 GMT TEXT1
5 3 GMT TEXT2
5 5 GMT TEXT3
EOF
gmt end show
../_images/texts-gmtplot-0.png

文字屬性

當然，我們可以爲文字設置更豐富的屬性，比如文字大小、字體、文字顏色以及文字旋轉角度等。這可以通過 -F 選項來實現。

-F+ffont 可以設置文字的屬性，包括文字大小、字體和顏色，三者之間用逗號分隔。 -F+a 則可以設置文字的旋轉角度。

注解

GMT默認支持35種字體，可以使用 gmt text -L 查看GMT支持的字體名及其對應的字體編號。

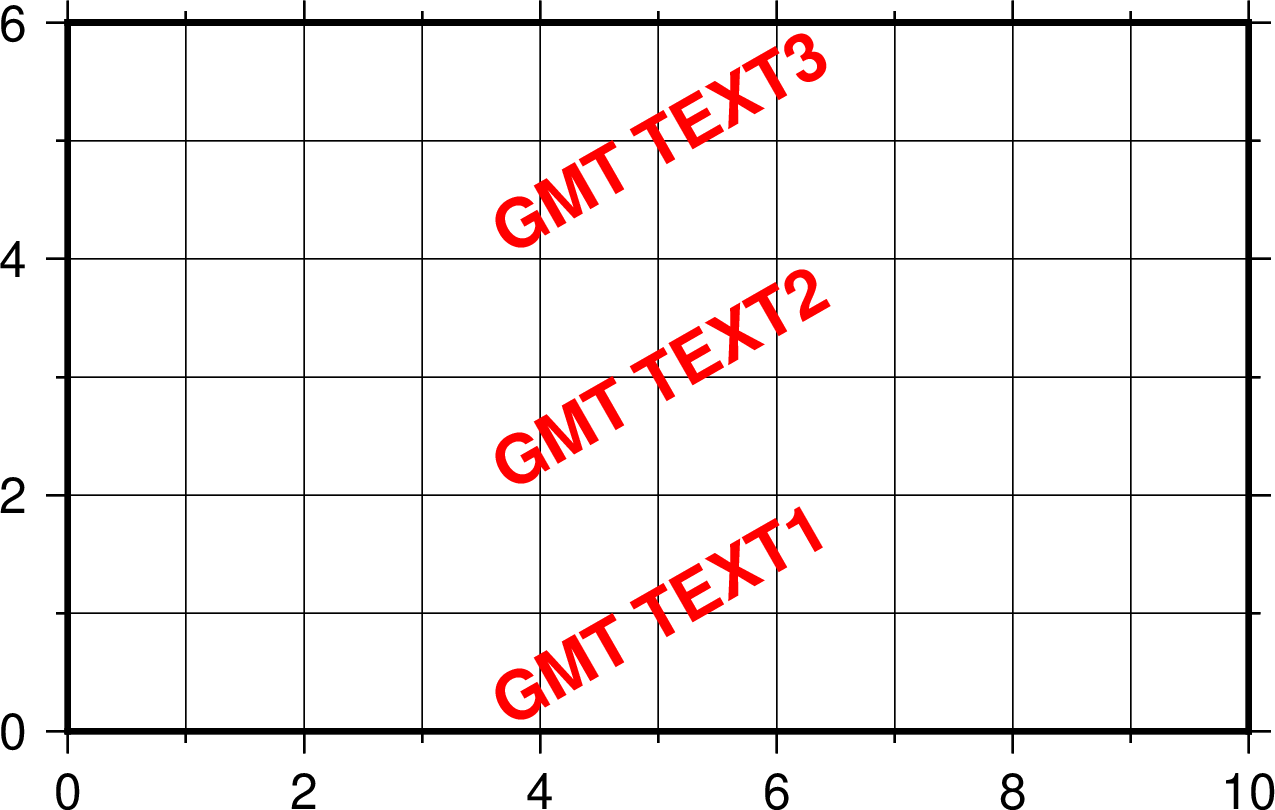

下面的示例中，-F+f16p,1,red+a30 即表示文字大小爲16p，字體爲1號字體，顏色爲紅色，文字旋轉角度爲30度。

gmt begin map png,pdf
gmt basemap -R0/10/0/6 -JX10c/6c -Bafg1 -BWSen
gmt text -F+f16p,1,red+a30 << EOF
5 1 GMT TEXT1
5 3 GMT TEXT2
5 5 GMT TEXT3
EOF
gmt end show
../_images/texts-gmtplot-1.png

文本框

對於每個文本字符串，我們還可以爲其加上文本框。

  • -W 選項控制文本框的畫筆屬性
  • -G 選項控制文本框的填充色
  • -C 選項控制文字與文本框之間的空白
gmt begin map png,pdf
gmt basemap -R0/10/0/6 -JX10c/6c -Bafg1 -BWSen
gmt text -F+f16p,1,red+a30 -W1p -Glightblue -C25%/25% << EOF
5 1 GMT TEXT1
5 3 GMT TEXT2
5 5 GMT TEXT3
EOF
gmt end show
../_images/texts-gmtplot-2.png

對齊方式

對於任意一個文本，我們還可以設置其對齊方式與偏移量。GMT中文本的默認對齊方式爲居中對齊，即將整個文本的中心放在指定的X和Y座標處。當然，用戶也可以自行指定文本的對齊方式。

文本的對齊方式由水平對齊方式和垂直對齊方式共同決定。水平對齊方式有三種：左對齊（Left）、居中對齊（Center）和右對齊（Right）。垂直對齊方式有三種：頂部對齊（Top）、居中對齊（Middle）和底部對齊（Bottom）。三種水平對齊方式和三種垂直對齊方式，構成了文本的9種對齊方式。

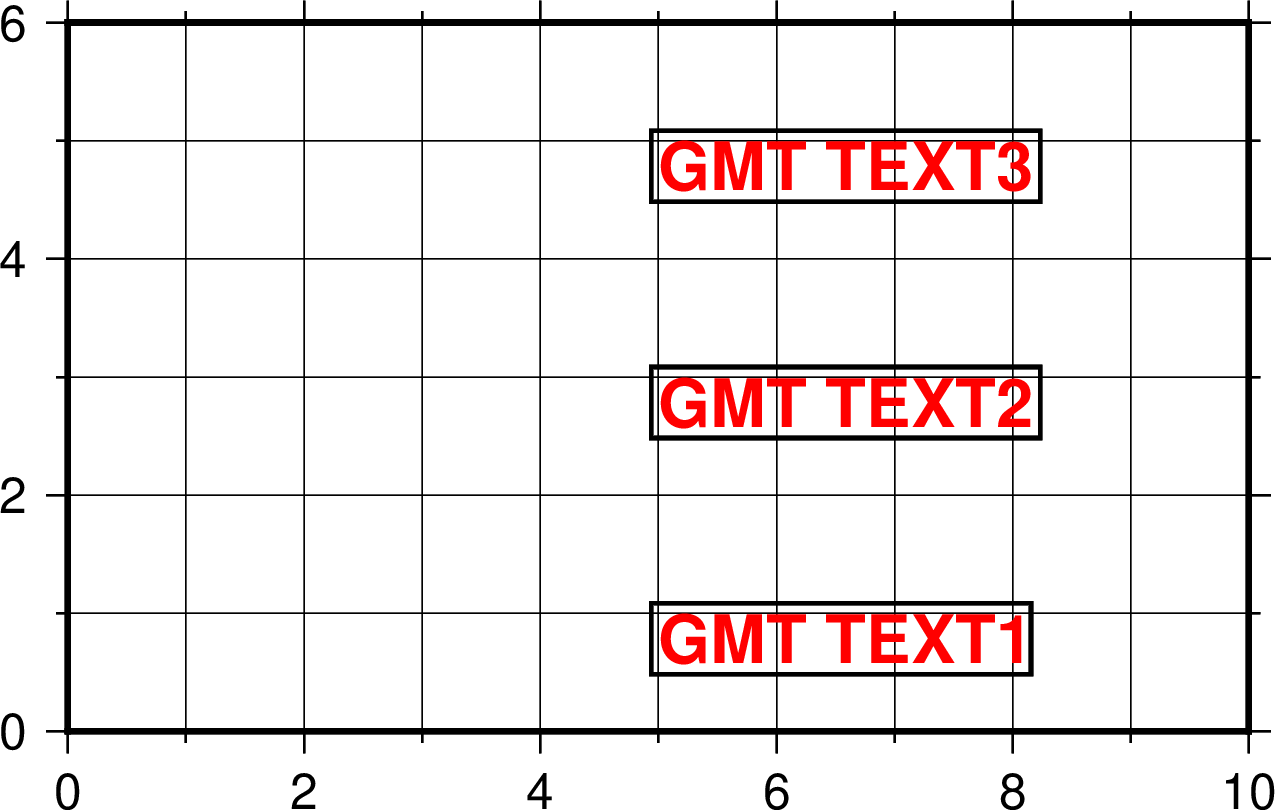

-F+j 用於指定文本對齊方式。下面的示例中，-F+jTL 表示文本對齊方式爲 TL（Top + Left），即表示以左上角方式對齊。從下圖中可以看到，三個文本框的左上角被放在了(5,1)、(5,3)和(5,5) 處。

gmt begin map png,pdf
gmt basemap -R0/10/0/6 -JX10c/6c -Bafg1 -BWSen
gmt text -F+f16p,1,red+jTL -W1p << EOF
5 1 GMT TEXT1
5 3 GMT TEXT2
5 5 GMT TEXT3
EOF
gmt end show
../_images/texts-gmtplot-3.png

文本偏移量

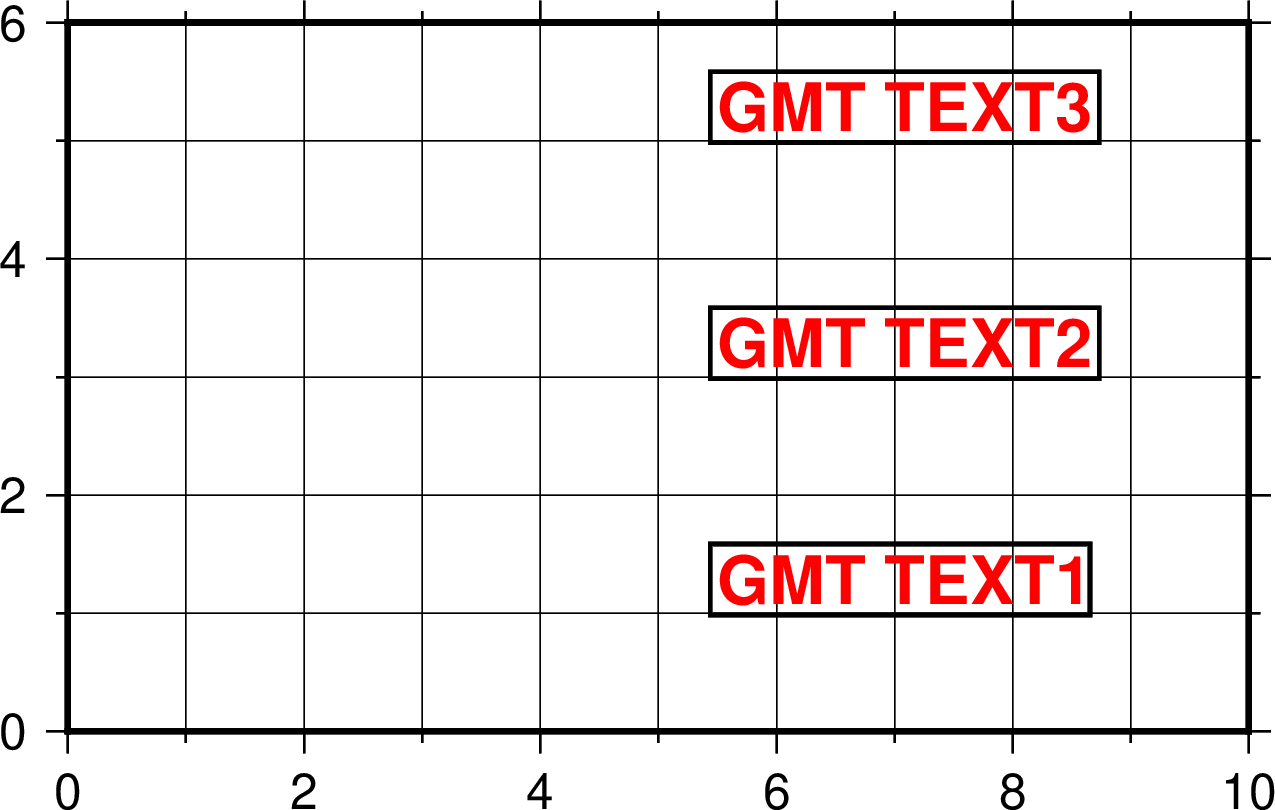

使用 -D 選項還可以對文本設置額外的偏移量。下面的示例中， -D0.5c/0.5c 分別設置了文本在X方向和Y方向的偏移量。

gmt begin map png,pdf
gmt basemap -R0/10/0/6 -JX10c/6c -Bafg1 -BWSen
gmt text -F+f16p,1,red+jTL -D0.5c/0.5c -W1p << EOF
5 1 GMT TEXT1
5 3 GMT TEXT2
5 5 GMT TEXT3
EOF
gmt end show
../_images/texts-gmtplot-4.png

變化的文字屬性

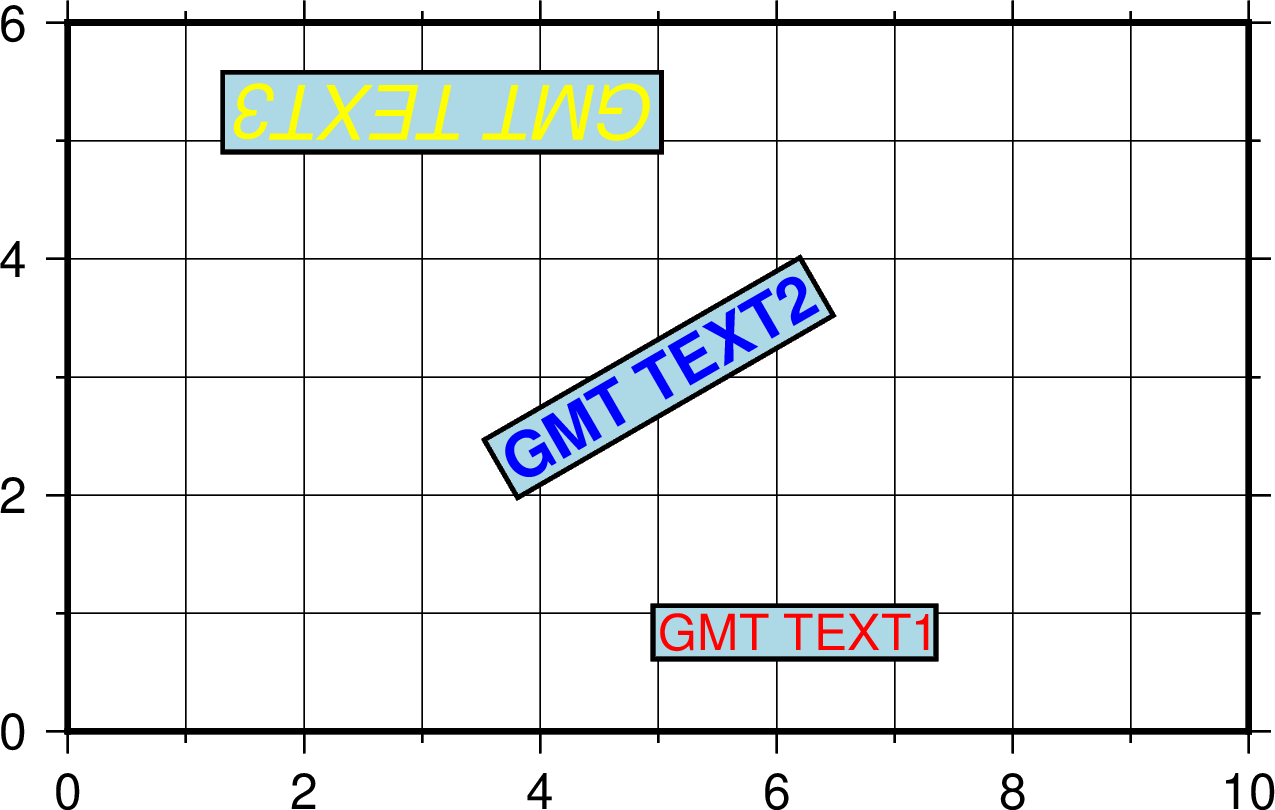

如果想要不同的文字有不同的文本屬性，可以多次調用 text 模塊，每次設置不同的文本屬性。當然，還有更加靈活的辦法，可以一個命令中實現變化的文字屬性。

下面的例子中，使用了 -F+f+a+j 選項。上面已經介紹到，+f 設置文本屬性， +a 設置文本旋轉角度，+j 設置文本對齊方式。但我們並沒有指定具體的屬性值，因而需要在輸入數據中增加額外的數據列。輸入數據的格式由 +f、+a和 +j 的順序決定，因而此時輸入數據的格式爲:

X   Y   font    angle   justification   text

下面的示例中，第三列爲字體屬性，第四列爲文本旋轉角度，第五列爲文本對齊方式。

gmt begin map png,pdf
gmt basemap -R0/10/0/6 -JX10c/6c -Bafg1 -BWSen
gmt text -F+f+a+j -W1p -Glightblue << EOF
5 1 12p,0,red       0   TL GMT TEXT1
5 3 15p,1,blue      30  MC GMT TEXT2
5 5 18p,2,yellow    180 TL GMT TEXT3
EOF
gmt end show
../_images/texts-gmtplot-5.png
