GMT子圖模式

有些時候，尤其是發表文章時，需要將多張獨立的圖放在一張圖中，並編號abcd，一般稱這些獨立的圖爲子圖。

GMT中有兩種方式可以繪製多子圖：

  • 常規方式：在繪圖時使用 -X 和 -Y 選項 手動移動每個子圖的原點
  • 現代方式：使用 subplot 模塊提供的子圖模式來佈局和管理多子圖

現代方式更加簡潔易用，建議使用現代方式。僅當圖片非常複雜或不規則時，才推薦使用常規方式。

子圖佈局

subplot 模塊提供的子圖模式可以非常方便地繪製多子圖。

subplot begin 用於設計子圖的佈局、尺寸以及其它屬性。其將整張畫布劃分爲 N行M列的規則網格區域，每個網格區域內都可以包含一張獨立的子圖。例如:

gmt subplot begin 2x3 -Fs5c/3c

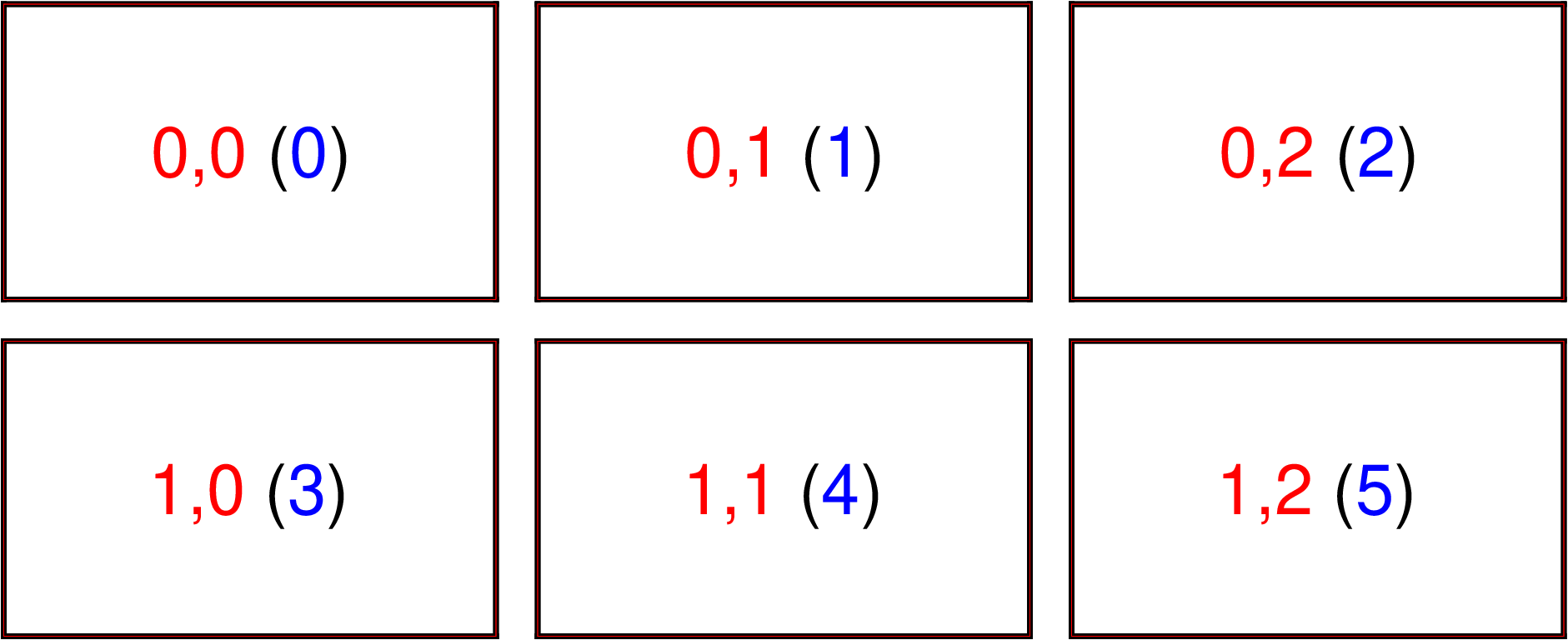

定義了一個2行3列的子圖佈局。-Fs5c/3c 則指定了每個子圖區域的寬度爲5釐米，高度爲3釐米。相鄰子圖之間的間隔則可以用 -M 選項控制。最終得到的子圖佈局如下圖所示：

Source Code

../_images/subplot-gmtplot-01.png

subplot set 用於激活指定的子圖，接下來的所有繪圖命令都將在該子圖內進行繪製。爲了指定某個子圖，則需要知道每個子圖的編號。GMT中可以通過 行號,列號 或者 索引號 （即第幾個子圖）的方式來指定子圖。

注解

行號、列號和索引號，均從0開始起算。因而對於一個N行M列的子圖佈局而言，行號爲0到N-1，列號爲0到M-1，索引號爲0到N*M-1。

上圖中同樣給出了每個子圖的編號，圖中紅色數字爲子圖的行列號，而括號中的藍色數字則是子圖的索引號。因而，你可以使用如下命令中的任意一個來激活第三個子圖，接下來的所有繪圖命令均只在第三個子圖內進行:

gmt subplot set 1,0

gmt subplot set 3

最後記得使用 subplot end 退出子圖模式:

gmt subplot end

第一張子圖

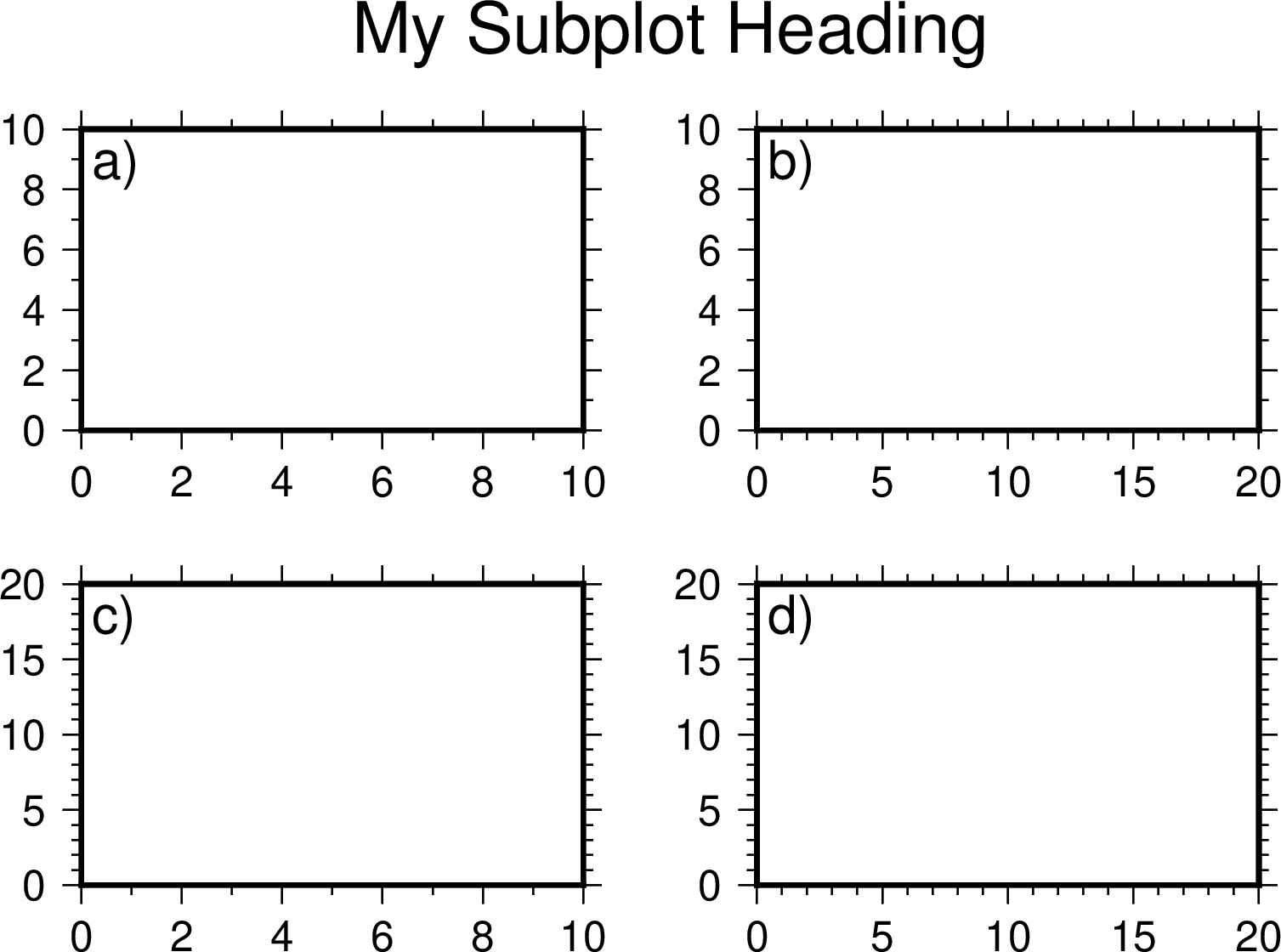

下面就利用上面學到的知識繪製一張2行2列的子圖。

gmt begin map png,pdf
  gmt set FONT_TAG 15p FONT_HEADING 20p MAP_HEADING_OFFSET 0p
  gmt subplot begin 2x2 -Fs5c/3c -A -M0.2c/0.1c -T"My Subplot Heading"
    gmt subplot set 0
    gmt basemap -R0/10/0/10 -JX? -Baf -BWSen

    gmt subplot set 1
    gmt basemap -R0/20/0/10 -JX? -Baf -BWSen

    gmt subplot set 2
    gmt basemap -R0/10/0/20 -JX? -Baf -BWSen

    gmt subplot set 3
    gmt basemap -R0/20/0/20 -JX? -Baf -BWSen
  gmt subplot end
gmt end show
../_images/subplot-gmtplot-11.png

在這個例子中，我們用 subplot begin 定義了一個2行2列（2x2）的子圖佈局，每個子圖區域寬5釐米高3釐米（-Fs5c/3c）。除此之外，我們還使用了一些可選選項對圖的細節進行微調：

  • -A: 對每個子圖進行自動編號abcd
  • -M0.2c/0.1c: 調整相鄰子圖之間的空白距離，X方向間隔爲0.2釐米，Y方向間隔爲0.1釐米
  • -T”My Subplot Heading”: 爲整張圖加上一個總標題
  • 調整子圖編號的大小（FONT_TAG）、總標題文字大小（FONT_HEADING）以及總標題相對於底圖的偏移量（MAP_HEADING_OFFSET）

在子圖模式內，我們使用 subplot set 0 的方式依次激活每個子圖。在每個子圖內繪圖時，我們使用了線性投影方式 -JX?。通常我們需要指定圖片的寬度或高度，這裏我們使用了 ? 讓GMT根據子圖區域的大小自動幫我們選擇最合適的子圖寬度。

小技巧

本示例中使用瞭如下命令來依次激活四個子圖:

gmt subplot set 0
gmt subplot set 1
gmt subplot set 2
gmt subplot set 3

實際上，我們可以直接使用 subplot set 而不指定子圖編號，GMT會自動爲我們激活“下一個”子圖。

共用X/Y軸

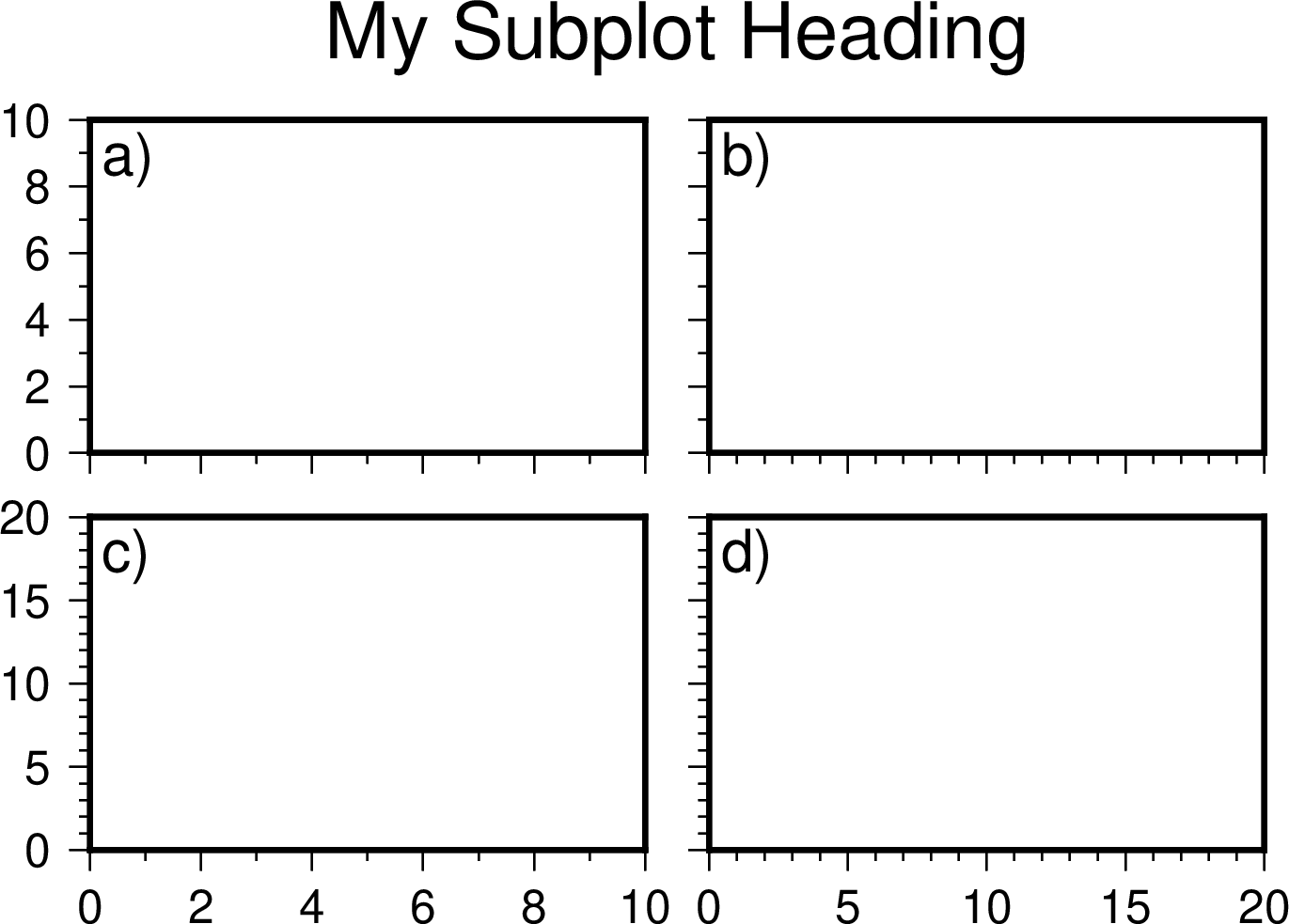

上面示例中的四張子圖，每行的兩張子圖有相同的Y軸範圍，每列的兩張子圖有相同的 X軸範圍。此時可以使用 -S 選項設置各子圖之間共用X或Y軸。

gmt begin map png,pdf
  gmt set FONT_TAG 15p FONT_HEADING 20p MAP_HEADING_OFFSET 10p
  gmt subplot begin 2x2 -Fs5c/3c -A -M0.2c/0.2c -T"My Subplot Heading" -SRl -SCb -BWSrt
    gmt basemap -R0/10/0/10 -JX? -c
    gmt basemap -R0/20/0/10 -JX? -c
    gmt basemap -R0/10/0/20 -JX? -c
    gmt basemap -R0/20/0/20 -JX? -c
  gmt subplot end
gmt end show
../_images/subplot-gmtplot-21.png

-SRl 表示一行內（Row）的子圖共用Y軸，且只在左邊（l）軸顯示標註， -SCb 表示一列內（Column）的子圖共用X軸，且只在底部（b）軸顯示標註。

當然你也可以不使用 -S 選項，而是在每個子圖中使用不同的 -B 選項分別爲每個子圖設置不同的軸屬性。

複雜佈局

subplot 目前尚不支持嵌套。如果想要使用更復雜的子圖佈局，則需要更多的人工調整。

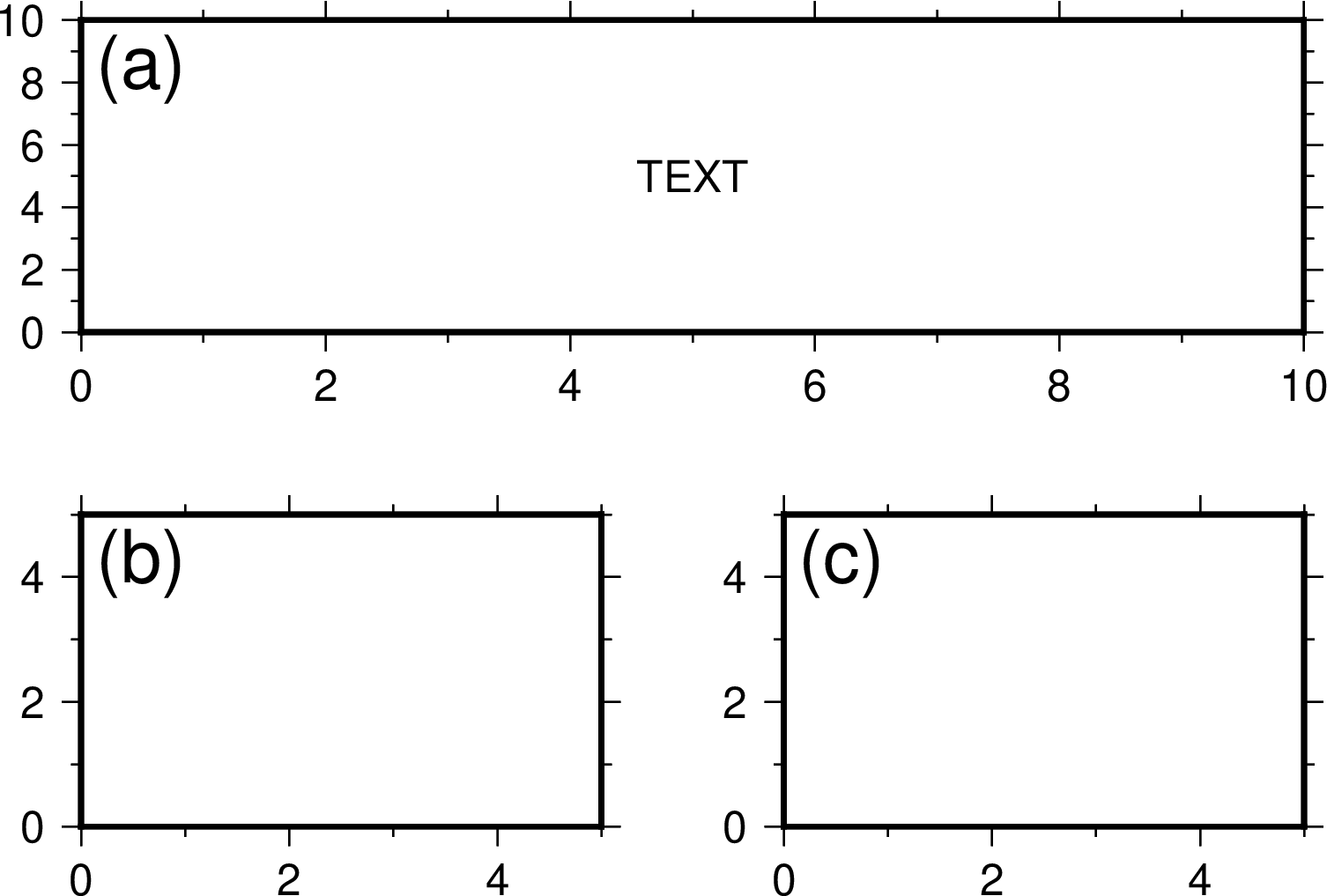

下面的例子在一個2行2列的子圖佈局中繪製了三張子圖，其中第一張子圖佔據了第一行。

gmt begin complex-subplot png,pdf
  gmt subplot begin 2x2 -Fs5c/3c -A
    gmt subplot set 0 -A'(a)'
    gmt basemap -R0/10/0/10 -JX11.75c/3c -Baf -BWSen
    echo 5 5 TEXT | gmt text -JX11.75c/3c
    gmt subplot set 2 -A'(b)'
    gmt basemap -R0/5/0/5 -JX? -Baf -BWSen
    gmt subplot set 3 -A'(c)'
    gmt basemap -R0/5/0/5 -JX? -Baf -BWSen
  gmt subplot end
gmt end show
../_images/subplot-gmtplot-3.png

在繪製三個底圖時，後兩個底圖均使用了 -JX?，因而GMT會自動根據子圖區域的大小確定子圖的尺寸；而爲了使得第一張子圖佔據兩個子圖區域的空間，我們使用了 -JX11.75c/3c 來人工指定其子圖寬度，其中子圖寬度11.75釐米是需要人工調整的。

注解

以上示例存在尚未修復的BUG。

子圖模式下每張子圖的大小是由 subplot begin 的 -F 選項控制。用戶可以使用 -J 指定某個子圖的尺寸，但該尺寸不會被記住，接下來的命令若不指定 -J 則會使用子圖模式默認的尺寸，繼而出錯。

目前的解決辦法是，在該子圖內的所有命令中均使用相同的 -J 選項。例如，子圖a強行指定了子圖大小爲 -JX11.75c/3c，則該子圖內的其餘命令（如 text 命令）必須也使用 -JX11.75c/3c。若省去，則圖會出錯。

由於我們跳過了第二個子圖區域，自動標籤功能會將三個子圖依次編號爲a、c、d，這顯然不是我們想要的，因而我們使用了 -A’(a)’ 選項手動設置子圖編號。需要注意的是，由於小括號在Bash中有特殊含義，所以這裏 (a) 兩邊加了單引號以避免Bash對小括號進行解釋。

注解

對於Windows Batch用戶，不可使用單引號。可以使用雙引號，或者不使用引號。
