-Jb：Albers圓錐等面積投影

維基鏈接：https://en.wikipedia.org/wiki/Albers_projection

此投影由Albers於1805年提出，主要用於繪製東西方向範圍很大的地圖，尤其是美國地圖。

此投影是圓錐、等面積投影。緯線是不等間隔分佈的同心圓，在地球南北極處分佈較密。經線則是等間隔分隔，並垂直切割緯線。

在兩條標準緯線處，比例尺和形狀的畸變最小；在兩者之間，沿着緯線的比例尺太小；在兩者外部，沿着經線的比例尺則太大。沿着經線，則完全相反。

該投影方式的參數爲：

-JBlon/lat/lat1/lat2/width 或 -Jblon/lat/lat1/lat2/scale

  • lon 和 lat 是投影中心的位置
  • lat1 和 lat2 是兩條標準緯線

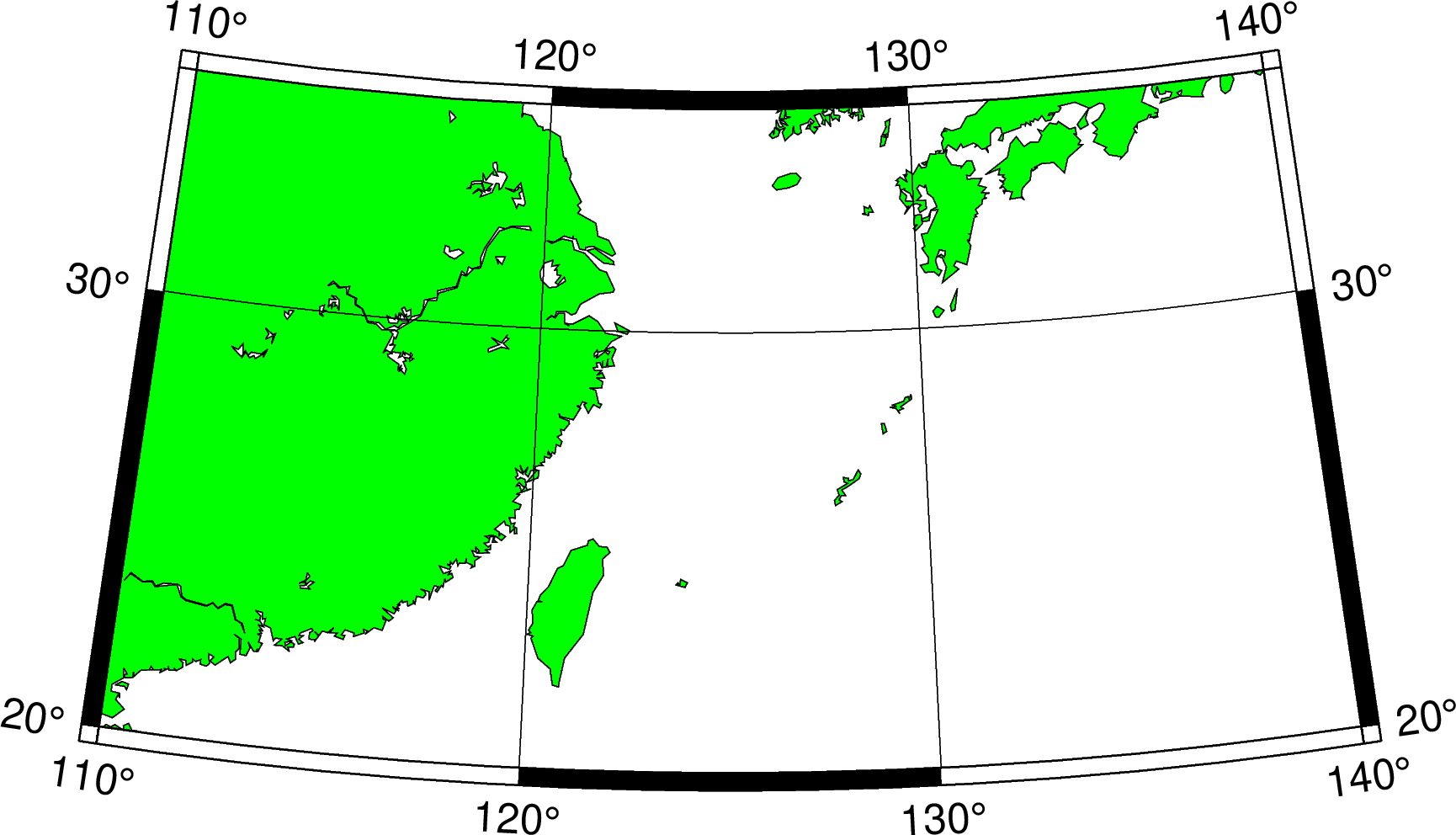

下圖繪製了臺灣附近的區域，投影中心位於125°E/20°N，25度和45度緯線是兩條標準緯線。

gmt begin GMT_albers pdf,png
gmt set MAP_GRID_CROSS_SIZE_PRIMARY 0
gmt coast -R110/140/20/35 -JB125/20/25/45/5i -Bag -Dl -Ggreen -Wthinnest -A250
gmt end
../_images/Jb-gmtplot-0.png

Albers圓錐等面積投影
