-Jg：正交投影

正交方位投影是一種從無窮遠距離處的透視投影，因而常用於繪製從外太空看地球。與Lambert等面積投影以及立體投影類似，一次只能看到一個半球。該投影既不是等面積也不是保角，在半球邊界處有較大得畸變。從投影中心出發的任意方向是真實的。

該投影的參數爲：

-JGlon/lat[/distance]/width 或 -Jglon/lat[/distance]/scale

  • lon/lat 是投影中心位置
  • distance 是邊界離投影中心的度數，默認值爲90
  • scale 地圖比例尺 1:xxxx 或 radius/latitude （radius 是緯線 latitude 與投影中心在圖上的距離）
gmt coast -Rg -JG-75/41/4.5i -Bg -Dc -A5000 -Gpink -Sthistle -png GMT_orthographic

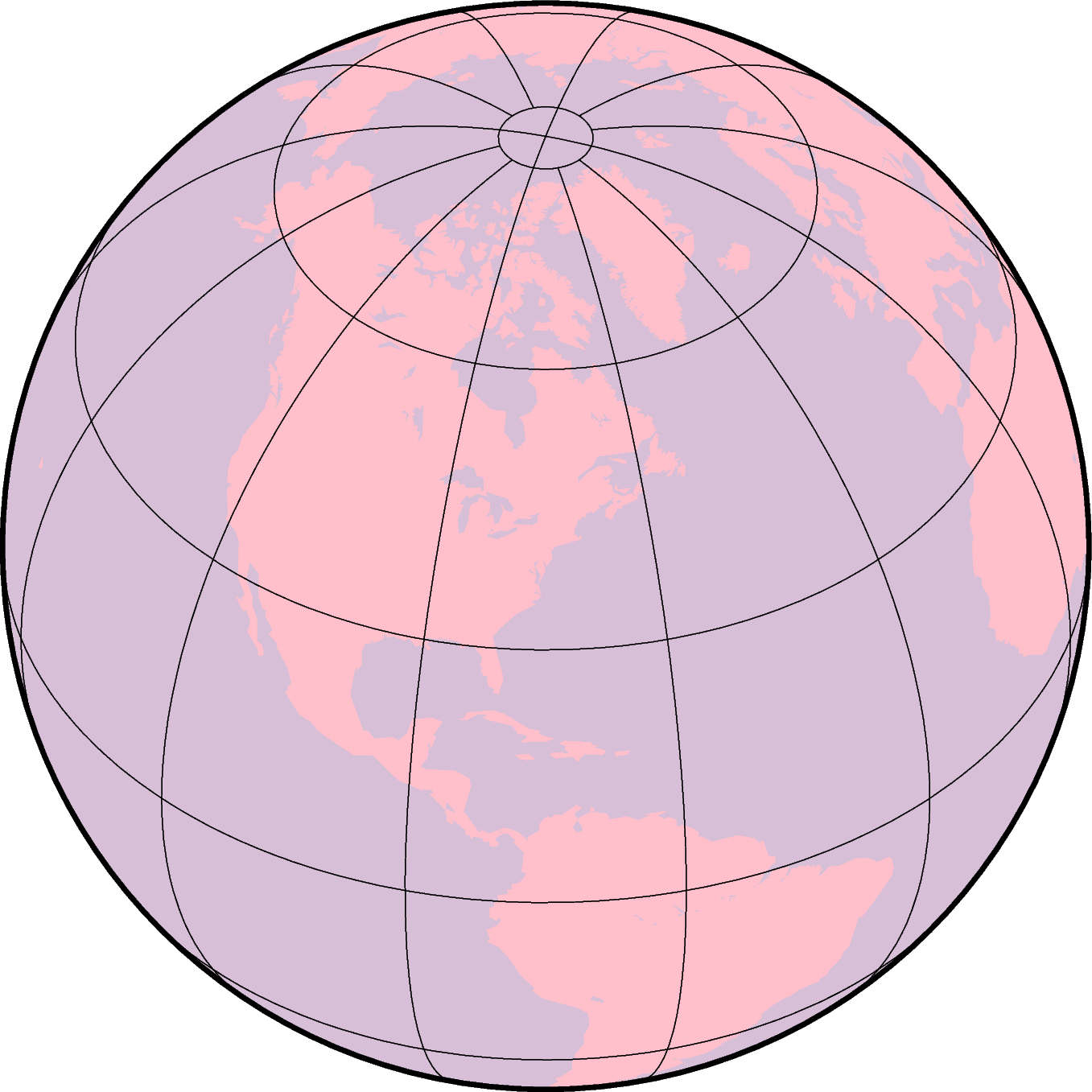

../_images/Jg-gmtplot-0.png

使用正交投影繪製半球

-Jg 加上更多的參數時還可以用於繪製透視投影，以在二維平面內模擬從太空看三維的地球。具體的參數爲：

-JGlon/lat/alt/az/tilt/twist/width/height

  • lon/lat 投影中心的經緯度
  • alt 是觀察者所處的海拔，單位爲km。若該值小於10，則假定是觀察者相對於地心的距離，若距離後加了 r，則表示觀察者與地心的距離（單位爲km）。
  • az 觀察者的方位角，默認值爲90度，即從東向觀測
  • tilt 傾角（單位爲度），默認值爲60度。若值爲0則表示在頂點直接向下看，值爲60則表示在頂點處沿着水平方向30度角的方向觀察
  • twist 扭轉角度，默認值爲180度。This is the boresight rotation (clockwise) of the image. The twist of 180° in the example mimics the fact that the Space Shuttle flies upside down.
  • width/height 是視角的角度，單位爲度，默認值爲60。This number depends on whether you are looking with the naked eye (in which case you view is about 60° wide), or with binoculars, for example.
  • scale as 1:xxxxx or as radius/latitude where radius is distance on map in inches from projection center to a particular oblique latitude
gmt coast -Rg -JG4/52/230/90/60/180/60/60/5i -Bx2g2 -By1g1 -Ia -Di -Glightbrown \
            -Wthinnest -Slightblue --MAP_ANNOT_MIN_SPACING=0.25i -png GMT_perspective

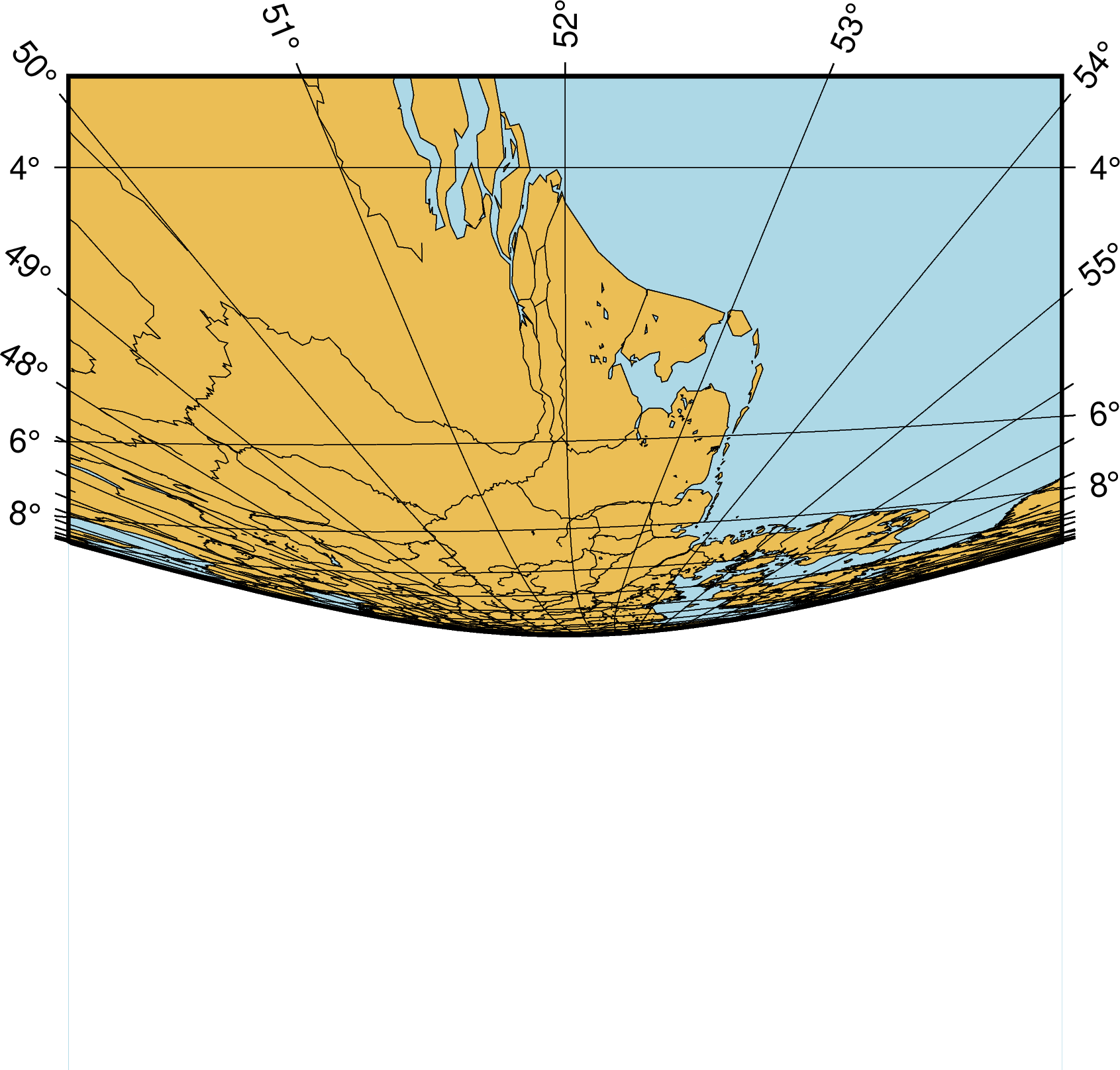

../_images/Jg-gmtplot-1.png

透視投影
