-Jp：極座標線性投影

-Jp 投影用於繪製極座標數據（即角度 \(\theta\) 和半徑 \(r\)）。

指定極座標投影的語法爲：

-JP[a]width[/theta0][r][z] 或 -Jp[a]scale[/theta0][r][z]

其中

  • -Jpscale 表示指定比例尺，-JPwidth 表示指定整張圖的寬度
  • 默認情況下，角度 \(\theta\) 是指相當於水平方向逆時針旋轉的角度（標準定義）；在 p 或 P 後插入 a 表明輸入數據是相對於北方向順時針旋轉的角度（地理學中的方位角）
  • theta0 表示對座標軸進行旋轉的角度，默認值爲0
  • z 表示將 r 軸標記爲深度而不是半徑
  • r 表示將徑向方向反轉，此時r軸範圍應在0到90之間

下面給出了一些極座標的示例以展示極座標的用法：

gmt begin Jp png,pdf
gmt set FORMAT_GEO_MAP +D FONT_TITLE 14p,1,red
gmt basemap -JP5c  -R0/360/0/1 -Bxa45f -B+t"-JP5c -R0/360/0/1" -Y10c
gmt basemap -JPa5c -R0/360/0/1 -Bxa45f -B+t"-JPa5c -R0/360/0/1" -X8c
gmt basemap -JPa5c -R0/90/0/1 -Bxa45f -Ba0.2 -BWNe+t"-JPa5c -R0/90/0/1" -X8c
gmt basemap -JPa5c/45 -R0/90/0/1 -Bxa45f -Ba0.2 -BWNse+t"-JPa5c/45 -R0/90/0/1" -X-16c -Y-6.5c
gmt basemap -JPa5c/45 -R0/90/3480/6371 -Bxa45f -Ba -BWNse+t"-JPa5c/45 -R0/90/3480/6371" -X8c -Y1c
gmt basemap -JPa5c/45z -R0/90/3480/6371 -Bxa45f -Ba -BWNse+t"-JPa5c/45z -R0/90/3480/6371" -X8c
gmt end

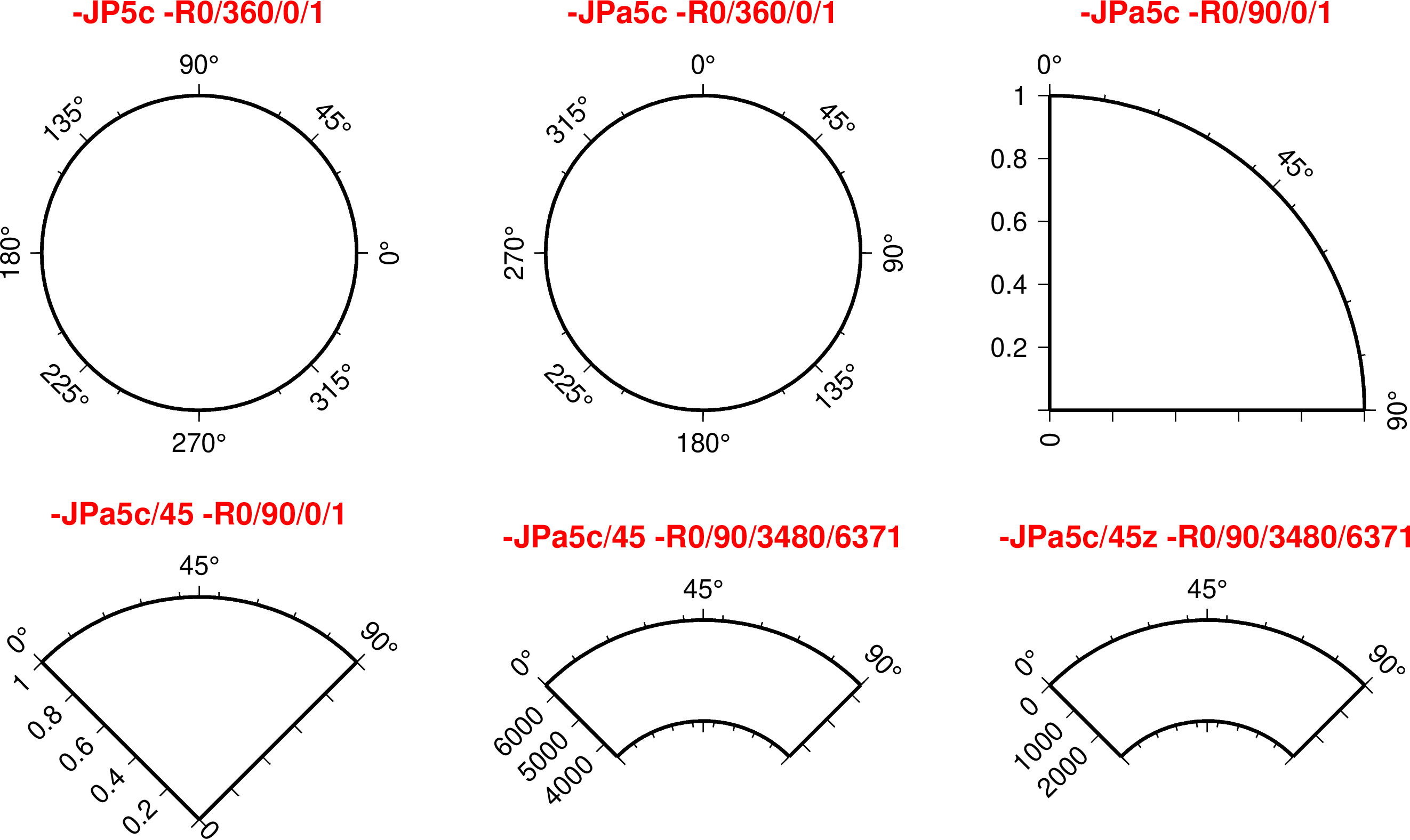

../_images/Jp-gmtplot-0.png

極座標用法示例
