-Jo：傾斜Mercator投影

維基鏈接：https://en.wikipedia.org/wiki/Space-oblique_Mercator_projection

傾斜Mercator投影常用於繪製沿着傾斜方向橫向範圍較大的地圖，其經線和緯線都是複雜曲線。

其有多種定義方式：

  • -JO[a|A]lon/lat/azi/width
  • -Jo[a|A]lon/lat/azi/scale
  • -JO[b|B]lon/lat/lon2/lat2/width
  • -Jo[b|B]lon/lat/lon2/lat2/scale
  • -JO[b|B]lon/lat/lonp/latp/width
  • -Jo[b|B]lon/lat/lonp/latp/scale
  • lon/lat 投影中心的經緯度
  • azi 傾斜赤道的方位角
  • lon2/lat2 傾斜赤道另一個點的經緯度
  • lonp/latp 投影極點的經緯度

在三種定義中，大寫的 A|B|C 表示允許投影極點位於南半球。

gmt coast -R270/20/305/25r -JOc280/25.5/22/69/4.8i -Bag -Di -A250 -Gburlywood \
            -Wthinnest -TdjTR+w0.4i+f2+l+o0.15i -Sazure --FONT_TITLE=8p \
            --MAP_TITLE_OFFSET=0.05i -png GMT_obl_merc

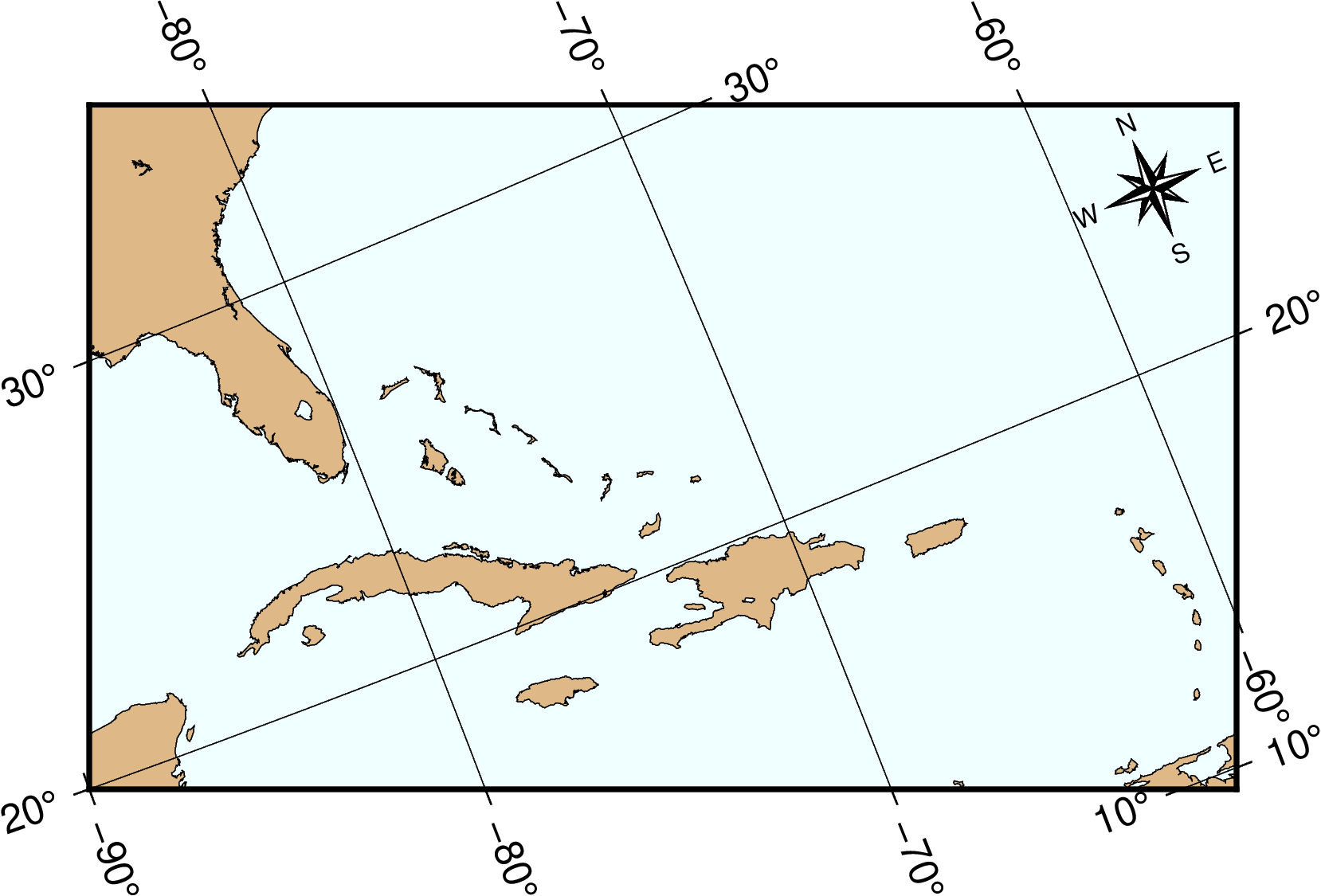

../_images/Jo-gmtplot-0.png

使用 -Joc 傾斜Mercator投影

在使用傾斜投影時，直接指定整個區域相對地圖中心的相對投影座標更爲方便，下面的示例中使用了 -R-1000/1000/-500/500+uk 來指定相對投影座標。

Source Code

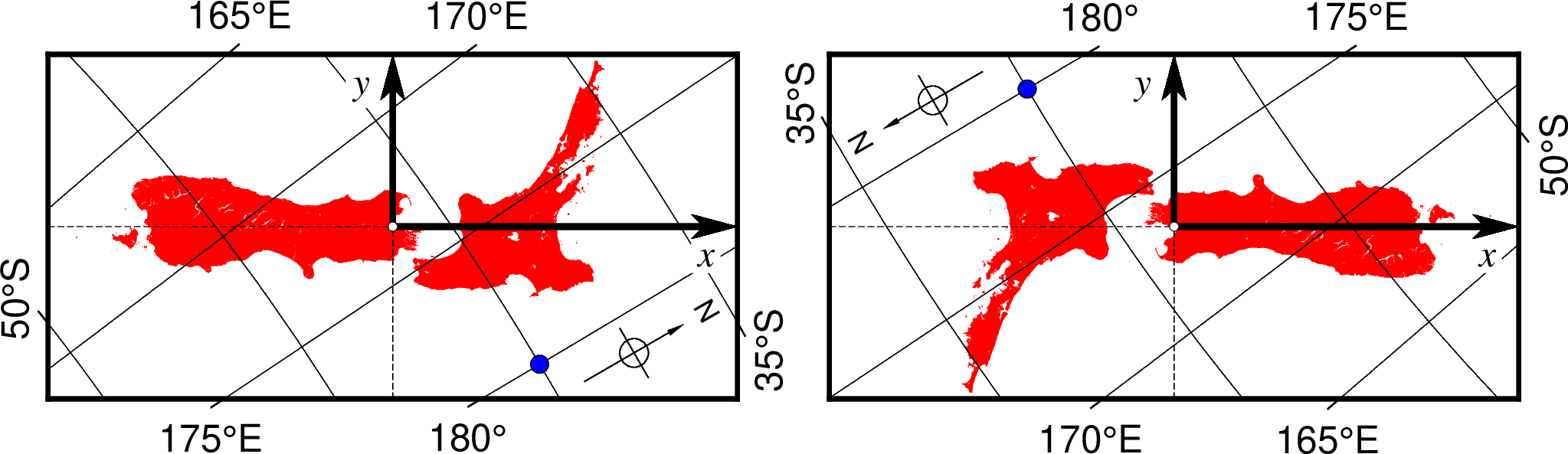

../_images/Jo-gmtplot-1.png

使用 -JOa 傾斜Mercator投影

(左) -JOa173:17:02E/41:16:15S/35/3i (右) -JOA173:17:02E/41:16:15S/215/3i
