subplot¶
| 官方文件: | subplot |
|---|---|
| 簡介: | 管理和設置子圖模式 |
subplot 模塊可以將當前紙張分隔成若干個網格區域，每個區域內都可以包含一張單獨的子圖。
subplot 模塊提供了三條指令：
- subplot begin 進入子圖模式，並設置子圖的佈局
- subplot set 用於指定接下來的繪圖操作在哪一個子圖中進行
- subplot end 用於結束子圖模式
在子圖模式中，需要注意如下幾點：
- -X 和 -Y 選項無法在子圖模式中使用，可以使用 -C 選項作爲替代
- 在使用 -J 選項時，可以使用 ? 來指定地圖寬度或比例尺，此時，GMT會根據子圖的大小自動確定最合適的地圖尺寸
- 對於笛卡爾投影，若想要X和Y軸共用相同的比例尺，則可以使用 -Jx?
subplot begin 語法¶
gmt subplot begin nrowsxncols -F[f|s]width/height[+fwfracs/hfracs][+cdx/dy][+gfill][+ppen][+wpen] [ -A[autolabel][+j|Jrefpoint][+cdx/dy][+gfill][+ppen][+odx/dy][+r][+R][+v] ] [ -C[side]/clearance[u] ] [ -Bparameters ] [ -Jprojection ] [ -Mmargins ] [ -Rregion ] [ -Slayout ] [ -Ttitle ] [ -V[level] ] [ -X[a|c|f|r][xshift[u]] ] [ -Y[a|c|f|r][xshift[u]] ] [ --PAR=value ]
必須選項¶
- nrowsxncols
指定子圖的行數和列數。
每一行和每一列均有相同的子圖數目。注意：你無需在每個子圖內都繪圖。
- -F[f|s]width/height[+fwfracs/hfracs][+cdx/dy][+gfill][+ppen][+wpen]
指定圖片的尺寸。有兩種方式：
- -Ff: 直接指定整張圖片的尺寸
- -Fs: 指定單個子圖的尺寸
除此之外，還可以爲整張圖加上背景色和邊框:
- +ppen: 爲整張圖加上背景矩形邊框
- +wpen: 繪製子圖區域之間的水平和垂直分割線
- +gfill: 爲整張圖的背景矩形填充顏色
- +cdx/dy: 設置背景矩形與整張圖之間的額外空白
- -F[f]width/height[+fwfracs/hfracs]
指定整張圖片的寬度 width 和高度 height。
這種情況下，GMT會根據整張圖片的尺寸以及子圖的數目自動計算每張子圖的尺寸。在計算子圖尺寸時會考慮每個子圖的刻度線、標註、標籤所佔據的空間，以及不同子圖之間的間隔。整張圖的最外圈的刻度線、標記和標籤不算在整張圖片尺寸之內。
默認所有行和列的尺寸都是相同的。若想要子圖的每一行具有不同的高度，或者子圖的每一列具有不同的寬度，則可以使用 +f，後面緊跟着一系列逗號分隔的寬度比例和以逗號分隔的高度比例。單個數則表示所有行或列有相同的寬度或高度。
例如，對於一個2x2的子圖，使用-Ff12c/12c+f3,1/1,2 則表示
- 整張圖的寬度和高度均爲12釐米
- 第一列佔3個寬度，第二列佔1個寬度
- 第一行佔1個高度，第二行佔2個高度
- -Fswidths/heights
通過指定每個子圖的寬度和高度間接指定圖片尺寸。
在這種情況下，整張圖片的尺寸由每個子圖的尺寸以及刻度線、標註、標籤佔據的空間和子圖之間的間隙共同決定，但最外圈的刻度線、標記、標籤所佔據的空間不算在整張圖的尺寸之內。
默認所有行和列的尺寸都是相同的。若想要給每行或每列指定不同的子圖尺寸，可以加上一系列以逗號分隔的寬度，然後再加上一個斜槓，並加上一系列以逗號分隔的高度。單個數則表示所有行或列有相同的寬度或高度。
例如，對於一個2x2的子圖，使用 -Fs4c,8c/4c 則表示第一列爲4釐米寬，第二列爲8釐米寬，所有列的高度均爲4釐米高。注意，寬度值或高度值的數目必須是一個或者與行數/列數相匹配。
對於地理地圖而言，每張子圖的高度由地圖區域 -R 以及投影方式 -J 決定。有兩個選擇：(1) 指定子圖高度爲0，並同時指定 -R 和 -J，利用其計算每張子圖的高度，但要求所有子圖必須共享相同的研究區域和投影方式；(2) 不斷嘗試並修改子圖的高度以得到最佳的繪圖佈局。
可選選項¶
- -A[autolabel][+j|Jrefpoint][+cdx/dy][+gfill][+ppen][+odx/dy][+r][+R][+v]
爲子圖自動添加編號。
autolabel 可以是單個數字或字母，也可以在數字或字母的一側或兩側加上括號。其設置了左上角第一張子圖的編號，而其餘子圖則按照遞增的順序依次編號。默認值爲 a)。
注解
括號在Unix Shell中有特殊含義，可以將其用單引號括起來，即
'(a)'。加上子選項可以指定編號的更多屬性：
- -Bparameters (more …)
- 设置底图边框和轴属性
- -C[side]/clearance[u]
設置子圖區域內某個邊的額外空白量。這些額外的空白量可以用於繪製比例尺、添加額外的文字等。
side 可以取 e w s n 分別代表東西南北四條邊；也可以取 x 或 y，分別表示設置東西或南北方向兩條邊的空白；若不指定 side，則表示同時設置四條邊上的空白量。
該選項可以重複多次，對不同邊分別設置不同的間距。
subplot begin 中該選項對所有子圖均有效，而 subplot set 中使用該選項則僅對當前子圖有效。
注解
在子圖模式下不能使用 -X 和 -Y，可以使用 -C 作爲替代。
- -Jprojection (more …)
- 设置地图投影方式。
- -Mmargins
相鄰子圖之間的額外空白
margins 可以有三種情況：
- 取一個值，表示子圖四個方向的空白 [默認值爲 FONT_ANNOT_PRIMARY 規定的字體大小]
- 取兩個值，表示子圖的水平和垂直方向的空白，兩個值之間用斜槓分隔
- 取四個值，表示子圖的左右下上四個方向的空白，四個值之間用斜槓分隔
- -Rxmin/xmax/ymin/ymax[+r][+uunit] (more …)
- 指定数据范围
- -SC[b|t][+llabel][+t]
設置一列中的所有子圖共用X軸
當一列所有子圖共用X軸時，默認只有第一行子圖的頂部（t） X軸和最後一個子圖的底部（b）X軸有標註。
- -SCb 一列中只有最後一行子圖的底部X軸有標註
- -SCt 一列中只有第一行子圖的頂部X軸有標註
- +llabel 爲共用的X軸添加標註
- +t 爲每個子圖的標題預留空間
- +tc 爲第一行的所有子圖的標題預留空間
- -SR[l|r][+llabel][+p][+t]
設置一行中所有子圖共用Y軸
當一行所有子圖共用X軸時，默認只有第一列子圖的左邊Y軸和最後一列子圖的右邊Y軸有標註。
- -SRl 一行中只有第一列子圖的左邊Y軸有標註
- -SRr 一行中只有最後一列子圖的右邊Y軸有標註
- +llabel 爲共用的Y軸添加標註
- +p 設置所有標註與Y軸平行
- -Theading
設置整張圖的總標題，標題文字的屬性由 FONT_HEADING 控制。
每張子圖各自的標題可以用 -B 或 -S 選項控制。
- -V[level] (more …)
- 设置 verbose 等级 [c]
-X[a|c|f|r][xshift[u]]
- -Y[a|c|f|r][yshift[u]] (more …)
- 移动绘图原点
- -^ 或 -
- 显示简短的帮助信息，包括模块简介和基本语法信息（Windows下只能使用 -）
- -+ 或 +
- 显示帮助信息，包括模块简介、基本语法以及模块特有选项的说明
- -? 或无参数
- 显示完整的帮助信息，包括模块简介、基本语法以及所有选项的说明
- --PAR=value
- 临时修改GMT参数的值，可重复多次使用。参数列表见 gmt.conf
subplot set¶
subplot set 通過指定子圖的行列號或索引號以激活某個特定的子圖，接下來的所有繪圖命令將只在該子圖內進行繪製。其與 -c 選項 功能基本一致。
子圖的行號、列號、索引號均從0開始算起。因而對於MxN的子圖而言，行號的取值爲0到M-1，列號的取值爲0到N-1，索引號的取值則爲0到(M*N-1)。
若使用 subplot set 但未指定子圖的行列號或索引號，則GMT會自動激活“下一個”子圖。例如，對於一個2行2列的圖而言，每次使用 subplot set 而不指定子圖行和列，則按照行優先順序依次激活子圖 0,0 → 0,1 → 1,0 → 1,1。若 subplot begin 中使用了 -A+v 選項，則按照列優先順序依次激活子圖
0,0 → 1,0 → 0,1 → 1,1。
subplot set 語法¶
gmt subplot set [ row,col|index ] [ -Afixedlabel] [ -Cside/clearance[u] ] [ -V[level] ]
可選選項¶
- row,col | index
指定要激活的子圖的行列號或索引號。行列號、索引號均從0開始算起。
若不指定子圖行列號或索引號，則自動激活“下一個”子圖。
- -Afixedlabel
設置當前子圖的編號，忽略 subplot begin 中 -A 選項設置的自動編號。
這一選項可以用於臨時修改單個子圖的編號，但該選項只能修改編號字符串，其餘屬性（如位置、文本框）等均只能繼承自 subplot begin 的 -A 選項。
- -Cside/clearance[u]
設置子圖的某個邊的額外空白量。這些額外的空白量可以用於繪製比例尺、添加額外的文字等。
side 可以取 e w s n 分別代表東西南北四條邊。該選項可以重複多次，對不同邊分別設置不同的間距。 subplot begin 該選項對所有子圖均有效，而 subplot set 中使用該選項則僅對當前子圖有效。
注解
在子圖模式下不能使用 -X 和 -Y，可以使用 -C 作爲替代。
subplot end¶
該命令用於結束當前的子圖模式。
在結束子圖模式時，其會進行如下操作：
- 對所有子圖進行編號
- 將繪圖原點重置回之前的原點位置
- 更新歷史信息，設置爲線性投影，並給出整張圖的大小，使得用戶可以使用 -DJ 方式放置colorbar等。
示例¶

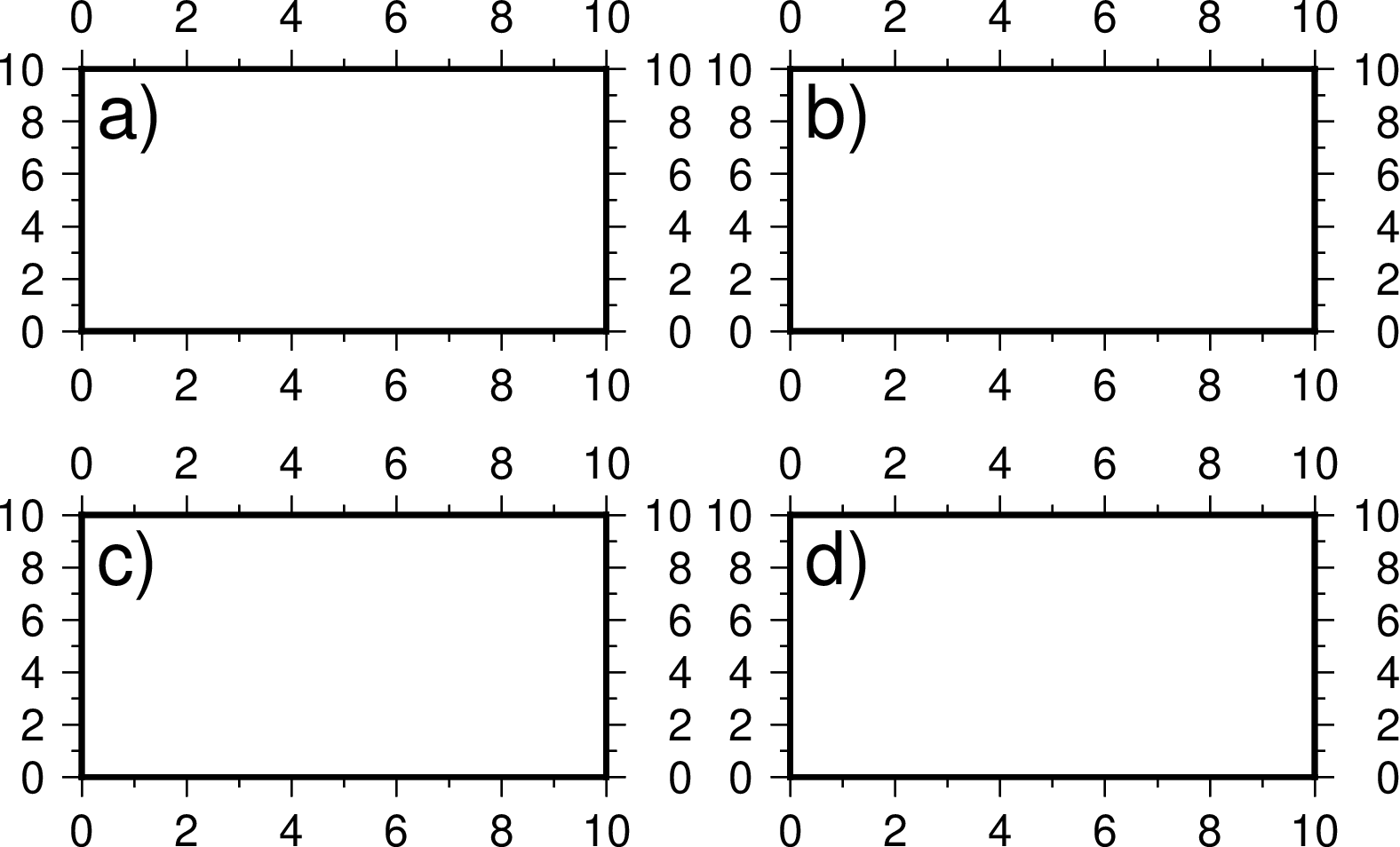

下面的示例展示瞭如何設置一張2x2佈局的圖，並使用不同的方式指定要激活的子圖。不同的設置方式的效果是相同的，用戶在使用時可根據需求選擇最直觀最簡便的方式。
方法1: 使用 subplot set 指定子圖行列號
注意行列號均從0開始。
gmt begin map png,pdf
gmt subplot begin 2x2 -Fs5c/2.5c -A
gmt subplot set 0,0
gmt basemap -R0/10/0/10 -Baf
gmt subplot set 0,1
gmt basemap -R0/10/0/10 -Baf
gmt subplot set 1,0
gmt basemap -R0/10/0/10 -Baf
gmt subplot set 1,1
gmt basemap -R0/10/0/10 -Baf
gmt subplot end
gmt end
方法2: 使用 subplot set 指定子圖索引號
注意子圖索引號從0開始:
gmt begin map png,pdf
gmt subplot begin 2x2 -Fs5c/2.5c -A
gmt subplot set 0
gmt basemap -R0/10/0/10 -Baf
gmt subplot set 1
gmt basemap -R0/10/0/10 -Baf
gmt subplot set 2
gmt basemap -R0/10/0/10 -Baf
gmt subplot set 3
gmt basemap -R0/10/0/10 -Baf
gmt subplot end
gmt end
方法3: 使用 subplot set 但不指定子圖號
每次使用 subplot set 但不指定子圖行列號或索引號，則會自動激活“下一個”子圖:
gmt begin map png,pdf
gmt subplot begin 2x2 -Fs5c/2.5c -A
gmt subplot set
gmt basemap -R0/10/0/10 -Baf
gmt subplot set
gmt basemap -R0/10/0/10 -Baf
gmt subplot set
gmt basemap -R0/10/0/10 -Baf
gmt subplot set
gmt basemap -R0/10/0/10 -Baf
gmt subplot end
gmt end
方法4: 使用 -c 選項
-c 選項 的功能與 subplot set 類似，可以用於激活指定的子圖。其後可以接子圖行列號或索引號，也可以只使用 -c 自動激活下一個子圖:
gmt begin map png,pdf
gmt subplot begin 2x2 -Fs5c/2.5c -A
gmt basemap -R0/10/0/10 -Baf -c
gmt basemap -R0/10/0/10 -Baf -c
gmt basemap -R0/10/0/10 -Baf -c
gmt basemap -R0/10/0/10 -Baf -c
gmt subplot end
gmt end

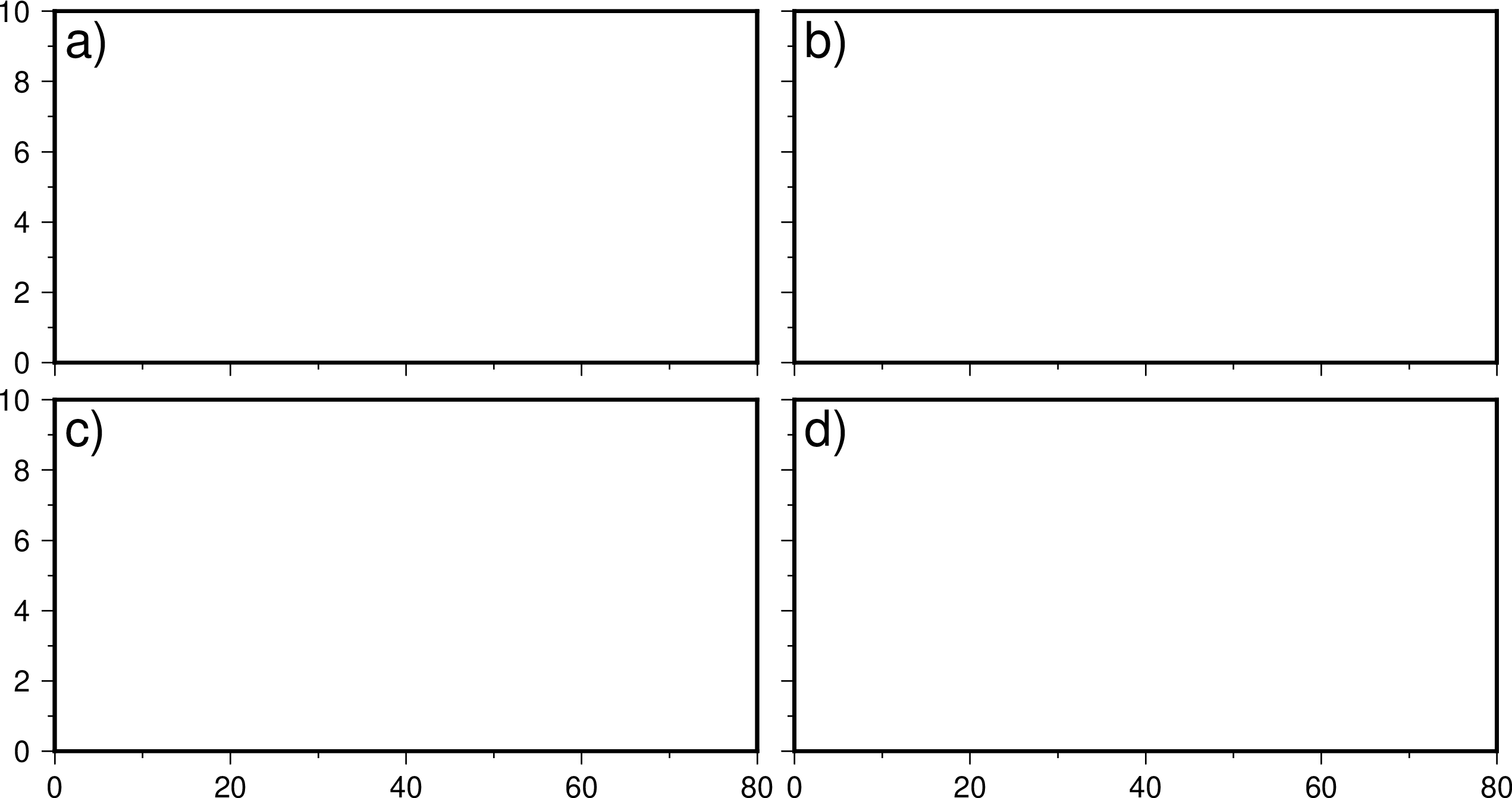

下面展示瞭如何設置一個2x2的圖，並設置共用X和Y軸:
gmt begin panels png,pdf
gmt subplot begin 2x2 -Fs10c/5cc -M5p -A -SCb -SRl -Bwstr
gmt subplot set
gmt basemap -R0/80/0/10
gmt subplot set
gmt basemap
gmt subplot set
gmt basemap
gmt subplot set
gmt basemap
gmt subplot end
gmt end

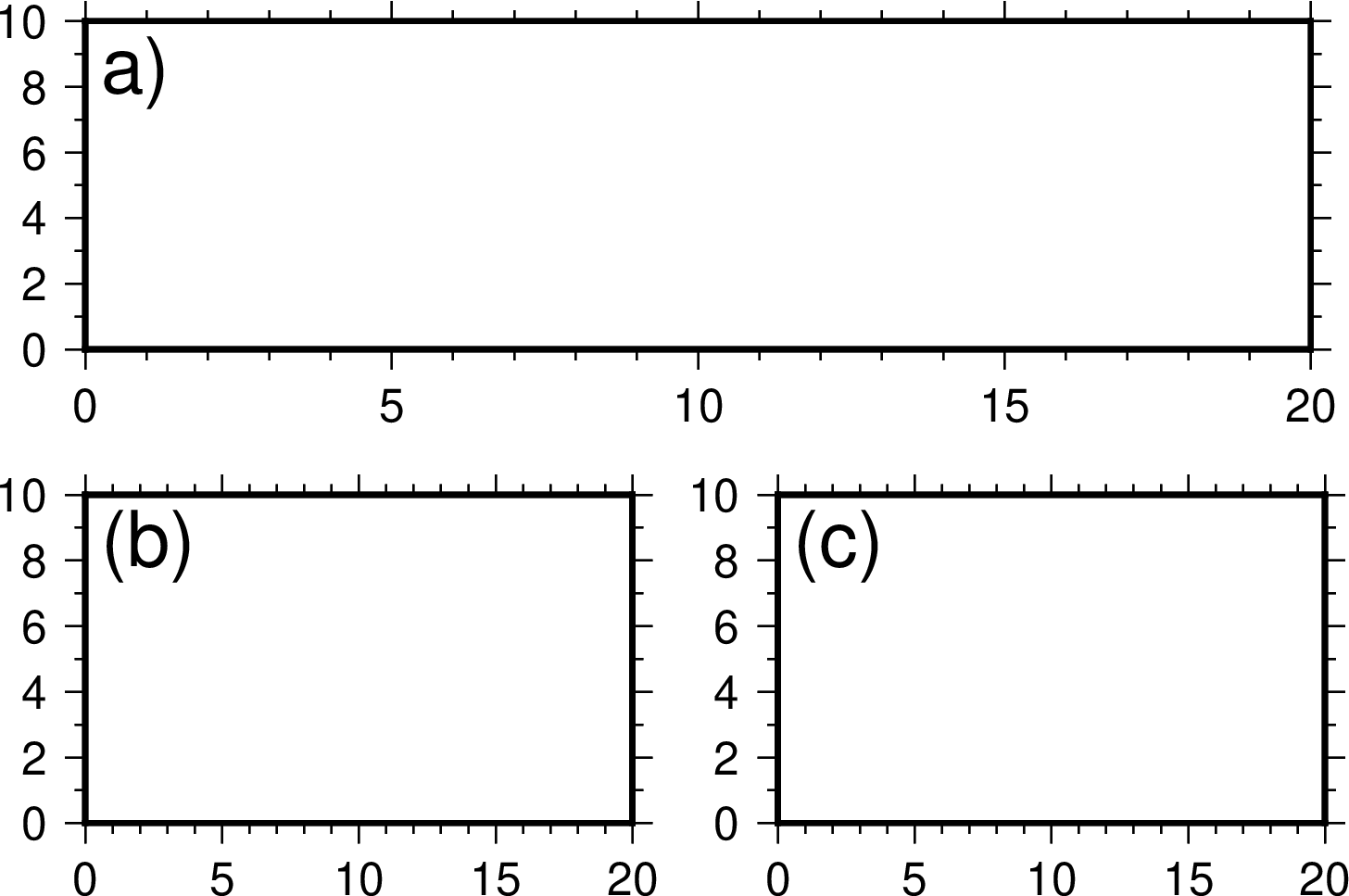

下面的示例展示瞭如何繪製一個不完全規則的子圖。這個示例中，實際上只使用了子圖0、2、3，而第一張圖同時佔據了子圖0和1的空間。在這種情況下，GMT的自動編號功能無法正確編號，因而需要在 subplot set 中爲每個子圖單獨指定編號。
gmt begin map pdf,png
gmt subplot begin 2x2 -Fs5c/3c -A -M0
gmt subplot set 0
gmt basemap -R0/20/0/10 -JX11.2c/3c -Baf -BWSen
gmt subplot set 2 -A'(b)'
gmt basemap -R0/20/0/10 -JX? -Baf -BWSen
gmt subplot set 3 -A'(c)'
gmt basemap -R0/20/0/10 -JX? -Baf -BWSen
gmt subplot end
gmt end
