GMT初探: macOS篇

啓動終端

GMT是一個純命令行軟體，沒有任何的圖形界面。所有的繪圖操作都需要通過在終端和腳本中執行命令來完成。

macOS下可以使用 Command+空格鍵 啓動Splitlight，在彈出的搜索框中輸入“terminal”再按回車即可打開終端。

運行GMT

啓動終端後，敲入 gmt 以執行GMT命令。你將看到GMT的歡迎界面信息，類似於:

    GMT - The Generic Mapping Tools, Version 6.0.0 [64-bit] [8 cores]
    (c) 1991-2019 The GMT Team (https://www.generic-mapping-tools.org/team.html).

Supported in part by the US National Science Foundation (http://www.nsf.gov/)
and volunteers from around the world.

GMT is distributed under the GNU LGP License (http://www.gnu.org/licenses/lgpl.html).

usage: gmt [options]
    gmt <module name> [<module-options>]

options:
--help            List descriptions of available GMT modules.
--new-script      Write GMT modern mode script template to stdout.
--show-bindir     Show directory with GMT executables.
--show-citation   Show the most recent citation for GMT.
--show-cores      Show number of available cores.
--show-datadir    Show directory/ies with user data.
--show-dataserver Show URL of the remote GMT data server.
--show-doi        Show the DOI for the current release.
--show-modules    Show all module names.
--show-library    Show path of the shared GMT library.
--show-plugindir  Show directory for plug-ins.
--show-sharedir   Show directory for shared GMT resources.
--version         Print GMT version number.

if <module-options> is '=' we call exit (0) if module exist and non-zero otherwise.

生成腳本模板

繼續在終端中敲入:

gmt --new-script > myplot.sh

該命令會在當前目錄生成一個GMT模板腳本，並保存到Bash腳本文件 myplot.sh 中。

注解

本手冊中所有示例均使用Bash腳本，要求讀者對Bash腳本及Unix命令行有最基本的瞭解。不瞭解的用戶請閱讀網絡上Bash相關教程，或本手冊中 腳本編程 一節。

查看並編輯腳本文件

Bash腳本文件是一個純文本文件，可以直接用文本編輯器打開。比如，可以使用macOS自帶的文本編輯器打開該腳本文件:

open myplot.sh

打開腳本文件後會看到如下內容:

#!/usr/bin/env bash
# GMT modern mode bash template
# Date:    2019-09-10T00:44:39
# User:    seisman
# Purpose: Purpose of this script
export GMT_SESSION_NAME=$$  # Set a unique session name
gmt begin figurename
    # Place modern session commands here
gmt end show

其中，以 # 開頭的行尾註釋行，export GMT_SESSION_NAME=$$ 這一行屬於高級用法，可以忽略。核心內容只有兩行，即 gmt begin 和 gmt end 這兩行。

編輯腳本，在 gmt begin 和 gmt end 中間添加GMT命令，將腳本修改如下:

#!/usr/bin/env -S bash -e
# GMT modern mode bash template
# Date:    2019-09-10T00:44:39
# User:    seisman
# Purpose: Purpose of this script
export GMT_SESSION_NAME=$$  # Set a unique session name
gmt begin figurename
    gmt coast -Rg -JH15c -Gpurple -Baf -B+t"My First Plot"
gmt end show

編輯完成後記得保存文件。

執行腳本以繪圖

回到終端，運行Bash腳本:

bash myplot.sh

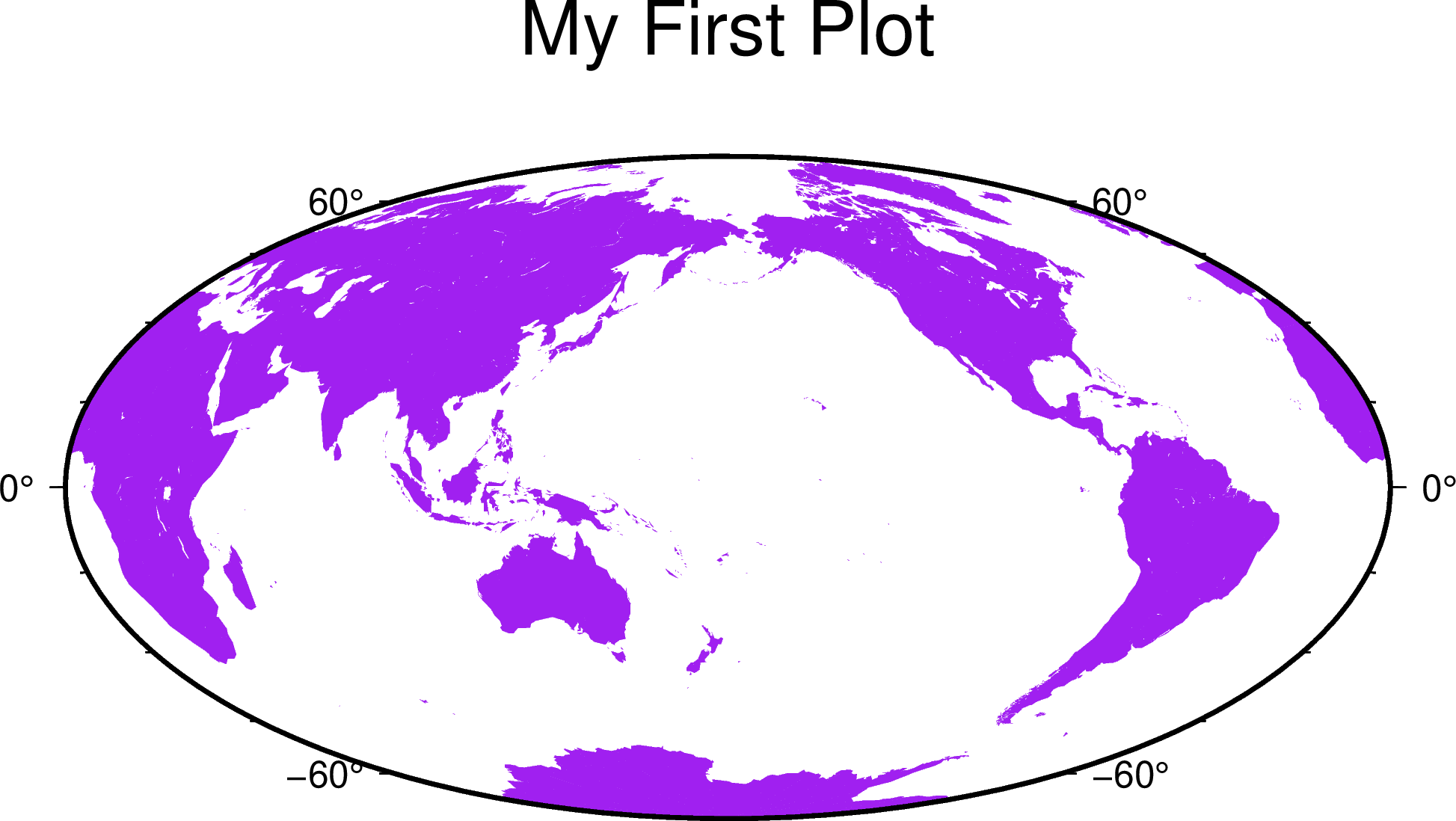

待腳本執行完成後，會自動用macOS自帶的PDF閱讀器（即Preview）打開生成的PDF格式的圖片文件。你將看到如下圖所示的圖片：

Source Code

../../_images/macos-gmtplot-0.png

這基本上就是運行GMT腳本的基本流程，即：

  • 生成腳本模板
  • 編輯腳本，添加GMT繪圖命令
  • 運行腳本並查看繪圖效果
