GMT初探: Windows篇

啓動CMD命令行

GMT是一個純命令行軟體，沒有任何的圖形界面。所有的繪圖操作都需要通過在終端和腳本中執行命令來完成。Windows下的默認終端是“命令提示符”，也就是CMD命令行。

點擊“開始”→“附件”→“命令提示符”即可啓動CMD，也可以直接在開始按鈕中的搜索框中搜索“CMD”並啓動。

運行GMT

啓動CMD後，敲入 gmt 以執行GMT命令。你將看到GMT的歡迎界面信息，類似於:

    GMT - The Generic Mapping Tools, Version 6.0.0 [64-bit] [8 cores]
    (c) 1991-2019 The GMT Team (https://www.generic-mapping-tools.org/team.html).

Supported in part by the US National Science Foundation (http://www.nsf.gov/)
and volunteers from around the world.

GMT is distributed under the GNU LGP License (http://www.gnu.org/licenses/lgpl.html).

usage: gmt [options]
    gmt <module name> [<module-options>]

options:
--help            List descriptions of available GMT modules.
--new-script      Write GMT modern mode script template to stdout.
--show-bindir     Show directory with GMT executables.
--show-citation   Show the most recent citation for GMT.
--show-cores      Show number of available cores.
--show-datadir    Show directory/ies with user data.
--show-dataserver Show URL of the remote GMT data server.
--show-doi        Show the DOI for the current release.
--show-modules    Show all module names.
--show-library    Show path of the shared GMT library.
--show-plugindir  Show directory for plug-ins.
--show-sharedir   Show directory for shared GMT resources.
--version         Print GMT version number.

if <module-options> is '=' we call exit (0) if module exist and non-zero otherwise.

生成腳本模板

繼續在終端中敲入:

gmt --new-script > myplot.bat

該命令會在當前目錄生成一個GMT模板腳本，並保存到Batch腳本文件 myplot.bat 中。

注解

Batch是Windows自帶的腳本語言，但本教程中所有示例均使用Unix下常用的Bash腳本。因而Windows用戶有兩種選擇：

  1. 安裝 Git for Windows 並使用其提供的 Bash，本手冊中的所有命令都將可以直接使用。要求讀者對Bash腳本及Unix命令行有最基本的瞭解。不瞭解的用戶請閱讀網絡上Bash相關教程，或本手冊中 腳本編程 一節。
  2. 繼續使用Windows的Batch腳本。要求讀者對Batch腳本和Bash腳本均有所瞭解，並知道二者用法的差異，以便於將手冊中的Bash腳本轉換爲Batch腳本。不瞭解的用戶請閱讀網絡上Bash和Batch相關教程，或本手冊中 腳本編程 一節。

查看並編輯腳本文件

Batch腳本文件是一個純文本文件，可以直接用文本編輯器打開。例如，Windows下自帶的記事本即可打開該腳本文件。

打開腳本文件後會看到如下內容:

REM GMT modern mode batch template
REM Date:    2019-09-02T23:34:25
REM User:    seisman
REM Purpose: Purpose of this script
REM Set a unique session name:
@echo off
set GMT_SESSION_NAME=7492
gmt begin figurename
    REM Place modern session commands here
gmt end show

其中，以 REM 開頭的行尾註釋行，set GMT_SESSION_NAME=7492 這一行屬於高級用法，可以忽略。核心內容只有兩行，即 gmt begin 和 gmt end 這兩行。

編輯腳本，在 gmt begin 和 gmt end 中間添加GMT命令，將腳本修改如下:

REM GMT modern mode batch template
REM Date:    2019-09-02T23:34:25
REM User:    seisman
REM Purpose: Purpose of this script
REM Set a unique session name:
@echo off
set GMT_SESSION_NAME=7492
gmt begin figurename
    gmt coast -Rg -JH15c -Gpurple -Baf -B+t"My First Plot"
gmt end show

編輯完成後記得保存文件。

執行腳本以繪圖

回到CMD，直接輸入Batch腳本名以運行該腳本:

myplot.bat

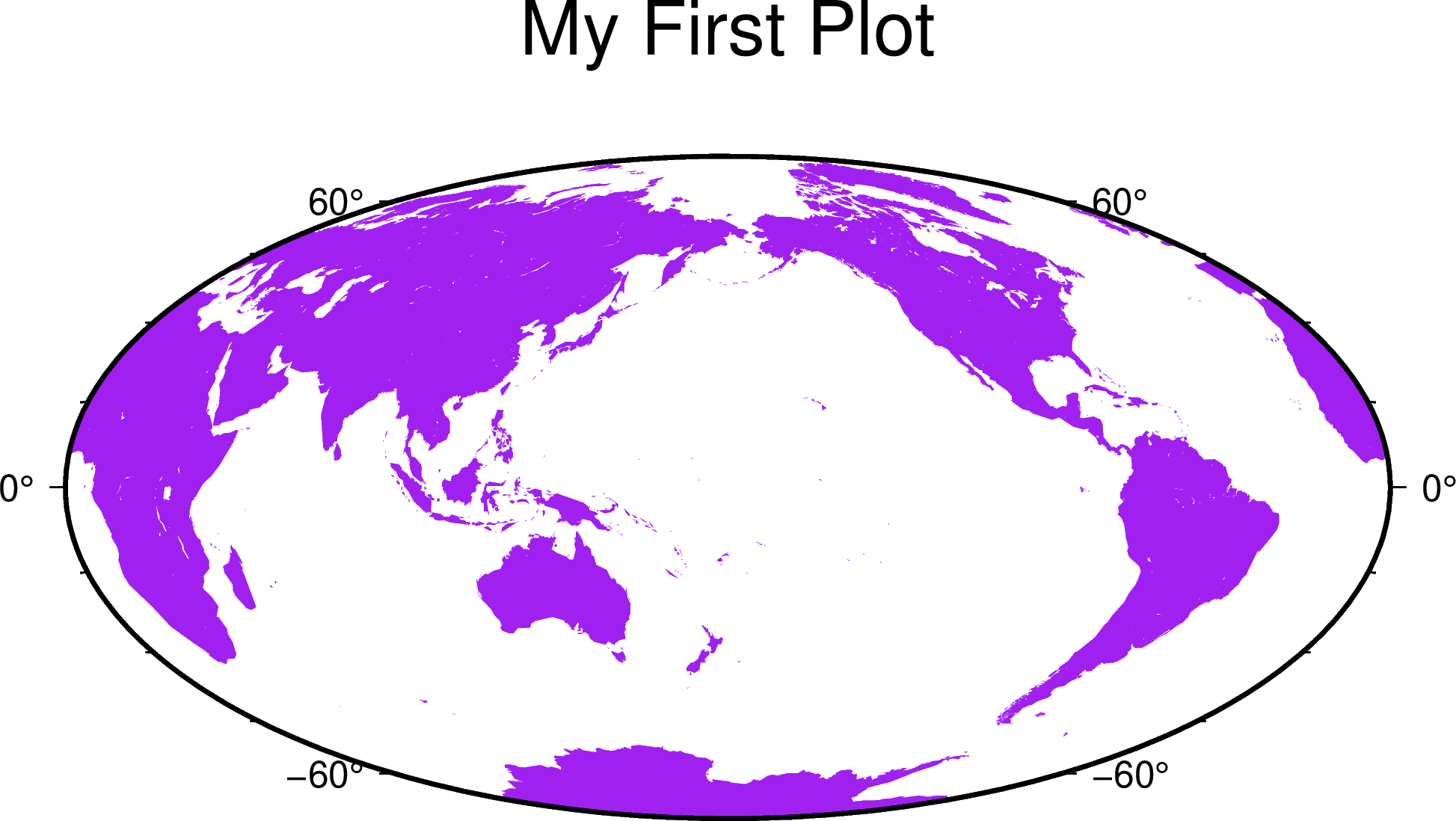

待腳本執行完成後，會自動用PDF閱讀器打開生成的PDF格式的圖片文件。你將看到如下圖所示的圖片。

Source Code

../../_images/windows-gmtplot-0.png

這基本上就是運行GMT腳本的基本流程，即：

  • 生成腳本模板
  • 編輯腳本，添加GMT繪圖命令
  • 運行腳本並查看繪圖效果
