plot¶
官方文件: | plot |
---|---|
簡介: | 在圖上繪製線段、多邊形和符號 |
該命令既可以用於畫線段(多邊形可以認爲是閉合的線段)也可以用於畫符號,唯一的區別在於是否使用了 -S
選項。在不使用 -S
選項的情況下,默認會將所有的數據點連成線,使用 -S
選項則僅在數據點所在位置繪製符號。
可選選項¶
-A[m|p|x|y]
修改兩點間的連接方式。
地理投影下,兩點之間默認沿着大圓弧連接。
-A
:忽略當前的投影方式,直接用直線連接兩點-Am
:先沿着經線畫,再沿着緯線畫-Ap
:先沿着緯線畫,再沿着經線畫
笛卡爾座標下,兩點之間默認用直線連接。
-Ax
先沿着X軸畫,再沿着Y軸畫-Ay
先沿着Y軸畫,再沿着X軸畫
下圖中,黑色曲線爲默認情況;紅線爲使用
-A
的效果;藍線爲使用-Ap
的效果;黃線爲使用-Am
的效果:注:由於這裏投影比較特別,所以沿着經線的線和沿着緯線的線,看上去都是直線,在其他投影方式下可能不會是這樣。
-C<cpt>
指定CPT文件或顏色列表
該選項後跟一個CPT文件名,也可以使用
-C<color1>,<color2>,...
語法在命令行上臨時構建一個顏色列表,其中<color1>
對應Z值爲0的顏色,<color2>
對應Z值爲1的顏色,依次類推。- 若繪製符號(即使用
-S
選項),則符號的填充色由數據的第三列Z值決定,其他數據列依次後移一列 - 若繪製線段或多邊形(即未使用
-S
選項),則需要在多段數據的頭段中指定-Z<val>
,然後從cpt文件中查找<val>
所對應的顏色,以控制線段或多邊形的線條顏色
下面的例子展示了
-C<color1>,<color2>..
用法:gmt plot -JX10c/10c -R0/10/0/10 -B1 -Cblue,red -W2p -png test << EOF > -Z0 1 1 2 2 > -Z1 3 3 4 4 EOF
- 若繪製符號(即使用
-D<dx>/<dy>
設置符號的偏移量。
該選項會將要繪製的符號或線段在給定座標的基礎上偏移
<dx>/<dy>
距離。若未指定<dy>
,則默認dy=dx
。-E[x|y|X|Y][+a][+cl|f][+n][+w<cap>][+p<pen>]
繪製誤差棒。
默認會繪製X和Y兩個方向的誤差棒。
x|y
表示只繪製X方向和/或Y方向的誤差棒,此時輸入數據的格式爲(具體格式由選項決定):X Y [size] [X_error] [Y_error] [others]
例如,X方向誤差爲1:
echo 5 5 1 | gmt plot -R0/10/0/10 -JX10c/10c -B1 -Sc0.1c -Ex -W2p -png test
X方向誤差爲1,Y方向誤差爲0.5:
echo 5 5 1 0.5 | gmt plot -R0/10/0/10 -JX10c/10c -B1 -Sc0.1c -Exy -W2p -png test
使用
+a
表示X方向和/或Y方向爲非對稱誤差棒,此時輸入數據的格式爲:X Y [size] [X_left_error X_right_error] [Y_left_error Y_right_error] [others]
例如:
echo 5 5 1 0.4 0.5 0.25 | gmt plot -R0/10/0/10 -JX10c/10c -B1 -Sc0.1c -Exy+a -W2p -png test
使用
X
和Y
則繪製box-and-whisker(即stem-and-leaf)符號。以-EX
爲例,此時數據數據格式爲:X中位數 Y 0%位數 25%位數 75%位數 100%位數
25%到75%之間的方框內可以用
-G
選項填充顏色:echo 5 5 4 4.25 5.4 7 | gmt plot -R0/10/0/10 -JX10c/10c -B1 -Sc0.1c -EX -Gred -W2p -png test
- 若使用
-EXY
,則輸入數據中至少需要10列; - 若在X或Y後加上了
+n
,則需要在額外的第5列數據指定中位數的不確定性。 +w<cap>
控制誤差棒頂端帽子的長度,默認值爲7p+p<pen>
控制誤差棒的畫筆屬性,默認值爲defalut,black,solid
- 在使用
-C
選項時,可以從CPT文件中查找到符號所對應的顏色+c
表明將顏色應用於符號填充色和誤差棒畫筆屬性+cf
表明僅將顏色用於填充符號+cl
表面僅將顏色用於設置誤差棒畫筆屬性,並關閉符號填充色
- 若使用
-F[c|n|r][a|f|s|r|<refpoint>]
修改數據點的分組和連接方式。
數據的分組方式有三種:
a
忽略所有數據段頭記錄,即將所有文件內的所有數據點作爲一個單獨的組,並將第一個文件的第一個數據點作爲該組的參考點f
將每個文件內的所有點分在一個組,並將每一組內的第一個點作爲該組的參考點s
每段數據內的點作爲一組,並將每段數據的第一個點作爲該組的參考點r
每段數據內的點作爲一組,並將每段數據的第一個點作爲該組的參考點,每次連線後將前一個點作爲新的參考點,該選項僅與-Fr
連用(似乎與-Fcs
等效?)<refpoint>
指定某個點爲所有組共同的參考點
在確定分組後,還可以額外定義組內各點的連接方式:
c
將組內的點連接成連續的線段r
將組內的所有點與組內的參考點連線n
將每個組內的所有點互相連線
在不使用
-F
選項的情況下,默認值爲-Fcs
。該選項的具體示例在後面給出。-G<fill>
- 設置符號或多邊形的填充色。多段數據中數據段頭記錄中的
-G
選項會覆蓋命令行中的設置。 -I<intens>
模擬光照效果
<intens>
的取值範圍爲-1到1,用於對填充色做微調以模擬光照效果。正值表示亮色,負值表示暗色,零表示原色。-L[+b|d|D][+xl|r|<x0>][+yl|r|<y0>][+p<pen>]
構建閉合多邊形。
默認情況下,plot只將數據點連起來,若首尾兩個點不相同,則不會形成閉合多邊形。使用 -L 則自動將數據的首尾兩個點連起來,形成閉合多邊形。
除了簡單的首尾相連之外,還可以給線段加上包絡線(類似於線段的誤差):
+d
build symmetrical envelope around y(x) using deviations dy(x) given in extra column 3+D
build asymmetrical envelope around y(x) using deviations dy1(x) and dy2(x) from extra columns 3-4.+b
build asymmetrical envelope around y(x) using bounds yl(x) and yh(x) from extra columns 3-4.+xl|r|<x0>
connect first and last point to anchor points at either xmin, xmax, or x0+yb|t|<y0>
connect first and last point to anchor points at either ymin, ymax, or y0.
Polygon may be painted (-G) and optionally outlined by adding +ppen [no outline].
-N[r|c]
區域範圍外的符號不會被裁剪,而會被正常繪製。
默認情況下,位於
-R
範圍外的符號不會被繪製的。使用該選項使得即便符號的座標位於-R
指定的範圍外,也會被繪製。需要注意的是,該選項對線段或多邊形無效,線段和多邊形總會被區域的範圍裁剪。對於存在週期性的地圖而言,若符號出現在重複邊界上,則會被重複繪製兩次。比如:
gmt plot -R0/360/-60/60 -JM10c -Bx60 -By15 -Sc2c -png test << EOF 360 0 EOF
會在地圖的左右邊界處分別兩個半圓,該行爲可以通過
-N
選項修改:-N
關閉裁剪,符號僅繪製一次-Nr
關閉裁剪,但符號依然繪製兩次-Nc
不關閉裁剪,但符號僅繪製一次
-W[<pen>][<attr>]
設置線段或符號輪廓的畫筆屬性。
- -U[label][+c][+jjust][+odx/dy] (more …)
- 在图上绘制GMT时间戳logo
- -t[transp] (more …)
- 设置图层透明度(百分比)。取值范围为0(不透明)到100(全透明)
-S
選項¶
使用 -S
選項,則表示要繪製符號。 -S
選項的基本語法是:
-S[<symbol>][<size>[<u>]]
其中 <symbol>
指定了符號類型, <size>
爲符號的大小, <u>
爲 <size>
的單位。
不同的符號類型,需要的輸入數據格式也不同,但可以統一寫成(用 ...
代表某符號特有的輸入列):
X Y ...
-S-|+|a|c|d|g|h|i|n|s|t|x|y|p
繪製一些簡單的符號。
這幾個符號比較簡單,輸入數據中不需要額外的列:
-S-
:短橫線,<size>
是短橫線的長度;-S+
:加號,<size>
是加號的外接圓的直徑;-Sa
:五角星(star),<size>
是外接圓直徑;-Sc
:圓(circle),<size>
爲圓的直徑;-Sd
:菱形(diamond),<size>
爲外接圓直徑;-Sg
:八邊形(octagon),<size>
爲外接圓直徑;-Sh
:六邊形(hexagon),<size>
爲外接圓直徑;-Si
:倒三角(inverted triangle),<size>
爲外接圓直徑;-Sn
:五邊形(pentagon),<size>
爲外接圓直徑;-Sp
:點,不需要指定<size>
,點的大小始終爲一個像素點;-Ss
:正方形(square),<size>
爲外接圓直徑;-St
:三角形(triangle),<size>
爲外接圓直徑;-Sx
:叉號(cross),<size>
爲外接圓直徑;-Sy
:短豎線,<size>
爲短豎線的長度;
對於小寫符號
acdghinst
,<size>
表示外接圓直徑;對於大寫符號ACDGHINST
,<size>
表示符號的面積與直徑爲<size>

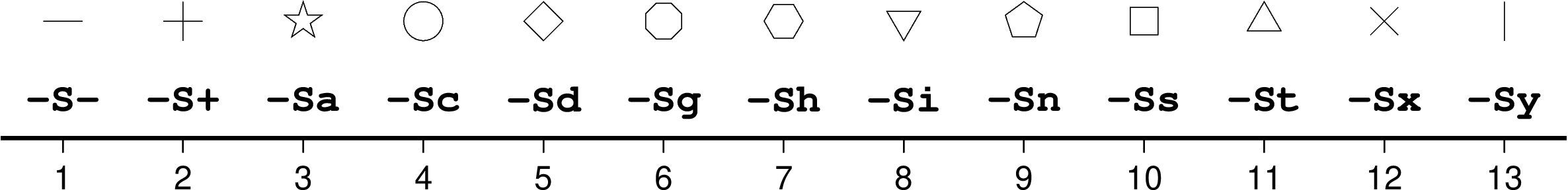

的圓的面積相同。下圖給出了上面所給出的symbol所對應的符號:
除了上述簡單的符號之外,還有更多複雜的符號。
-Sb|B[<size>[<u>]][b[<base>]]
繪製垂直bar。
-Sb
用於在X座標處繪製一個從<base>
到Y位置的垂直bar。<size>
是bar寬度,其單位可以是長度單位c|i|p
,也可以用u
表示X方向單位- 若不指定
b<base>
,其默認值爲ymin - 指定
b<base>
,爲所有數據點指定base值 - 加上
b
但未指定<base>
,則需要額外的一列數據來指定base的值 -SB
與-Sb
類似,區別在於-SB
繪製水平bar
gmt plot -R0/10/0/5 -JX15c/5c -B1 -Sb1cb -png test << EOF 2 3 1 0.5 4 2 1 1.5 8 4 1 2.5 EOF
-Se|E
繪製橢圓
-Se
用於繪製橢圓。對於橢圓而言,<size>
是不需要的。此時輸入數據的格式爲:X Y 方向 長軸長度 短軸長度
其中方向是相對於水平方向逆時針旋轉的角度,兩個軸的長度都使用長度單位,即
c|i|p
-SE
選項與-Se
類似,區別在於:- 第三列爲方位角(相對於正北方向旋轉的角度)。該角度會根據所選取的地圖投影變換成角度
- 對於線性投影,長短軸的長度單位爲數據單位,即與
-R
中數據範圍的單位相同 - 對於地理投影,長軸和短軸的長度單位爲千米,且不可更改
用長度單位指定一個橢圓:
echo 180 0 45 5c 3c | gmt plot -R0/360/-90/90 -JN15c -B60 -Se -png test
線性投影下
-SE
的長短軸的單位爲數據單位:echo 180 0 45 300 100 | gmt plot -R0/360/-90/90 -JX10c -B60 -SE -png test
地理投影下
-SE
的長短軸的單位是地理單位,默認長度單位爲千米:echo 80 0 45 22200 11100 | gmt plot -R0/360/-90/90 -JN15c -B60 -SE -png test echo 80 0 45 200d 100d | gmt plot -R0/360/-90/90 -JN15c -B60 -SE -png test2
若長短軸長度相等,則橢圓退化成圓,可以用於繪製直徑以千米爲單位的圓,從而解決了
-Sc
只能用長度單位而不能用距離單位畫圓的不足。這一特性可以用於繪製等震中距線。比如如下命令可以繪製30度等震中距線:echo 80 0 0 60d 60d | gmt plot -R0/360/-90/90 -JN15c -B60 -SE -png test
上面示例的輸入數據中,方向和短軸長度都是多餘的,所以GMT提供了
-SE-[<size>]
選項用於繪製直徑爲<size>
的圓,若未指定<size>
,則需要在數據中指定圓的直徑。比如30度和60度等震中距線可以用如下命令繪製:gmt plot -R0/360/-90/90 -JN15c -B60 -SE- -png test << EOF 180 0 60d 180 0 120d EOF
-Sf<gap>[/<size>][+l|+r][+b+c+f+s+t][+o<offset>][+p[<pen>]]
繪製front,即在線段上加上符號以表示斷層等front
<gap>
線段上符號之間的距離,若<gap>
爲負值,則解釋爲線段上符號的個數<size>
爲符號大小- 若省略了
<size>
,則默認爲<gap>
的30% - 若
<gap>
爲負值,則<size>
是必須的
- 若省略了
+l
和+r
分別表示將符號畫在線段的左側還是右側,默認是繪製在線段中間+b
符號爲box+c
符號爲circle+t
符號爲triangle+f
符號表示斷層(fault),默認值。+s
符號表示斷層的滑動(slip),用於表示左旋或右旋斷層。其可以接受一個可選的參數來控制繪製矢量時的角度。也可以用+S
繪製一個弧形箭頭+o<offset>
將線段上的第一個符號相對於線段的起點偏離<offset>
距離,默認值爲0- 默認符號的顏色與線段顏色相同(
-W
選項),可以使用+p<pen>
爲符號單獨指定顏色,也可以使用+p
,即不繪製符號的輪廓。

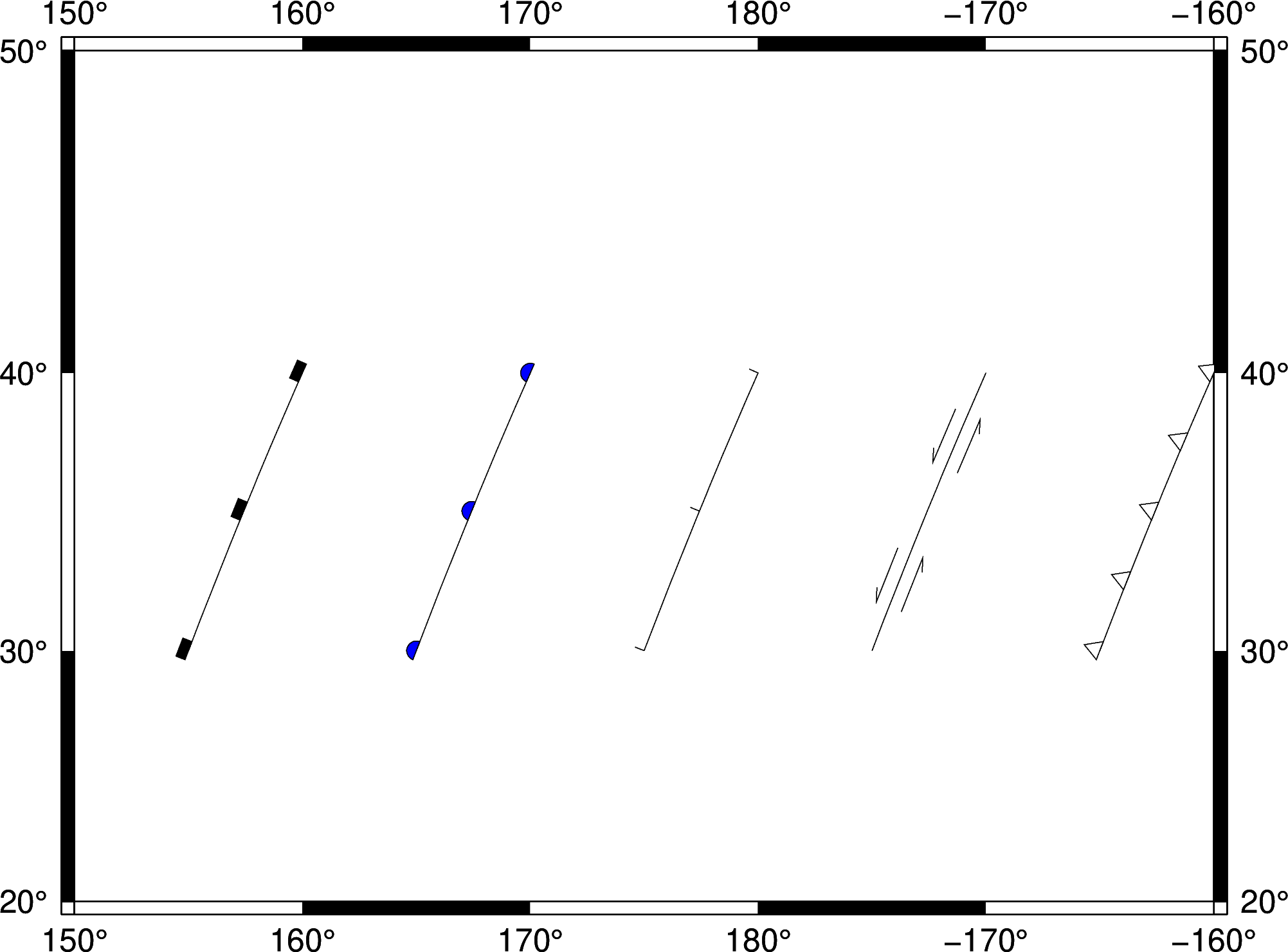

下面的例子分別繪製了
+b
、+c
、+f
、+s
、+t
所對應的符號:#!/bin/bash gmt begin plot_-Sf pdf,png gmt basemap -R150/200/20/50 -JM15c -B10 gmt plot -Sf2c/0.1i+l+b -Gblack -W << EOF 155 30 160 40 EOF gmt plot -Sf2c/0.1i+l+c -Gblue -W << EOF 165 30 170 40 EOF gmt plot -Sf2c/0.1i+l+f -Gred -W << EOF 175 30 180 40 EOF gmt plot -Sf2c/0.3i+l+s+o1 -Gyellow -W << EOF 185 30 190 40 EOF gmt plot -Sf1c/0.1i+l+t -Gwhite -W -B10 << EOF 195 30 200 40 EOF gmt end
-Sj|J
繪製旋轉矩形
其輸入數據爲:
X Y 方向 X軸長度 Y軸長度
方向爲相對於水平方向逆時針旋轉的角度。
-SJ
與-Sj
類似,區別在於:- 輸入的第三列是方位角
- 對於地理投影,X軸和Y軸長度的單位爲地理單位,默認爲 km
- 對於線性投影,X軸和Y軸長度的單位與
-R
選項中數據範圍的單位相同
若矩形的長寬相等,則矩形退化成正方形,此時可以使用
-SJ-<size>
。<size>
是正方形的長度,若未指定<size>
則需要在輸入數據的第三列指定長度。-Sk<name>/<size>
繪製自定義的符號。
GMT支持自定義符號,該選項會依次在當前目錄、
~/.gmt
、$GMT_SHAREDIR/custom
目錄中尋找自定義符號的定義文件<name>.def
。定義文件中的符號默認其大小爲1,然後會根據<size>
對其進行縮放。關於如何自定義符號,見中文手冊。-Sl<size>+t<string>+j<justify>
繪製文本字符串
該選項的功能與 text 類似,不知道爲何要設計這個選項。
<size>
文本串的大小+t<string>
指定文本串+j<justify>
修改文本串的對齊方式,默認爲CM
-Sm|M<size>
繪製數學圓弧
輸入數據的格式爲:
X Y radius_of_arc start_direction stop_direction
<size>
爲矢量箭頭的長度- 圓弧的線寬由
-W
選項設定 -SM
選項與-Sm
完全相同,只是當圓弧的夾角恰好是90度是,-SM
會用直角符號來表示- 圓弧的兩端可加上額外的箭頭,見 繪製矢量/箭頭 一節

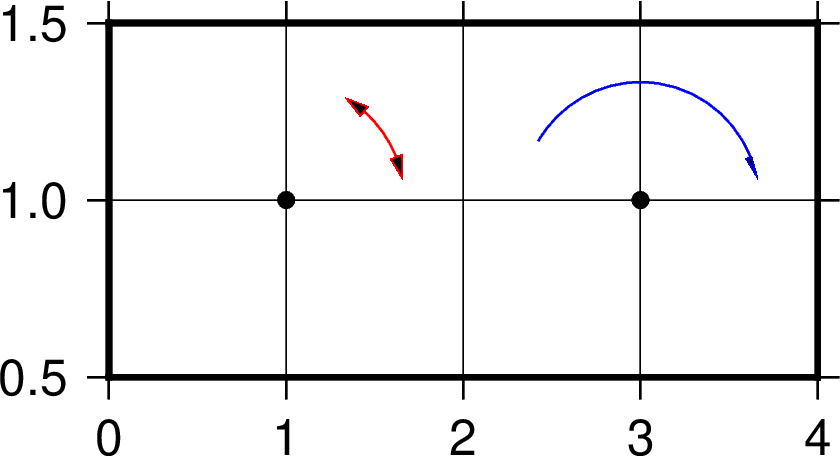

#!/bin/bash gmt begin plot_-Sm pdf,png gmt basemap -R0/4/0.5/1.5 -JX6c/3c -Bxa1g1 -Bya0.5g0.5 -BWSen gmt plot -Sc0.15c -Gblack << EOF 1 1 3 1 EOF gmt plot -Sm0.2c+b+e+g -Gblack -W0.5p,red << EOF 1 1 1 10 60 EOF gmt plot -Sm0.2c+b+l -Gblack -W0.5p,blue << EOF 3 1 1 10 150 EOF gmt end
-Sq[<type>]<info>[:<labelinfo>]
繪製quoted lines,即帶標註的線段,比如等值線、帶斷層名的斷層線等
<type>
有6種可選的方式:d<dist>[<u>]/[<frac>]
指定標籤之間的距離,單位<u>
爲c|i|p
;<frac>
表示將第一個標籤放在距離quoted lines起點<frac>*<dist>
處D<dist>[<u>]/[<frac>]
指定標籤之間的距離,單位<u>
可以取e|f|k|M|n|u|d|m|s
f<ffile.d>
根據ASCII文件<ffile.d>
的內容確定標籤的位置。僅當<ffile.d>
中指定的標籤位置與quoted lines上數據點的位置完全匹配時纔會被繪製l<line1>[,<line2>,...]
指定一個或多個以逗號分隔的線段,標籤會放在線段與quoted line相交的地方。<line>
的格式爲start_lon/start_lat/stop_lon/stop_lat
,其中start_lon/start_lat
以及stop_lon/stop_lat
可以用錨點中的兩字符替換。L<line1>[,<line2>,...]
與l
類似,只是將線段解釋爲兩點之間的大圓路徑n<n_label>
指定等間隔標籤的數目,見官方文件N<n_label>
見官方文件s<n_label>
見官方文件S<n_label>
見官方文件x<xfile.d>
見官方文件X<xfile.d>
見官方文件
<labelinfo>
用於控制標籤的格式,其可以是下面子選項的任意組合,詳情見官方文件:+a<angle>
+c<dx>/<dy>
+d
+e
+f<font>
+g<color>
+j<just>
+l<label>
+L<label>
+n<dx>/<dy>
+o
+p<pen>
+r<min_rad>
+t[<file>]
+u<unit>
+v
+w
+x[<first>,<last>]
- -Sr[+s]
繪製矩形
使用 -Sr 時無需指定 size,其輸入格式爲:
X Y X軸長度 Y軸長度
若加上 +s 選項,則輸入數據分別爲矩形的兩個對角頂點的X和Y座標。
-SR
繪製圓角矩形
<size>
對該符號無用。其輸入格式爲:X Y X軸長度 Y軸長度 圓角半徑
-Sv|V|=
繪製矢量
-Sv
用於繪製矢量,輸入數據格式爲:X Y 方向 長度
<size>
爲矢量箭頭的長度- 矢量寬度由
-W
控制 - 更多箭頭的屬性見 繪製矢量/箭頭 一節
-SV
與-Sv
類似,區別在於第三列是方位角而不是方向-S=
與-SV
類似,區別在於第四列長度的單位是地理單位
echo 2 2 45 5c | gmt plot -R0/10/0/10 -JX10c/10c -B1 -Sv1c+e -W2p -png test
-Sw|W[+a|+r]
繪製楔形餅圖(pie wedge),即餅圖中的一個切片。加上
+a
表示只繪製弧線,+r
表示只繪製徑向線。楔形餅圖所需要的輸入數據格式爲:
X Y start_direction stop_direcrion
<size>
是楔形餅圖所對應的圓的直徑- 對於
-Sw
,第三、四列是楔形的開始和結束方向,其中方向定義爲相對於 X軸正方向(即東向)逆時針旋轉的角度 - 對於
-SW
,第三、四列是楔形的開始和結束方位角,其中方位角定義爲相對於北向順時針旋轉的角度。對於地理楔形而言,<size>
代表徑向地理距離而不是

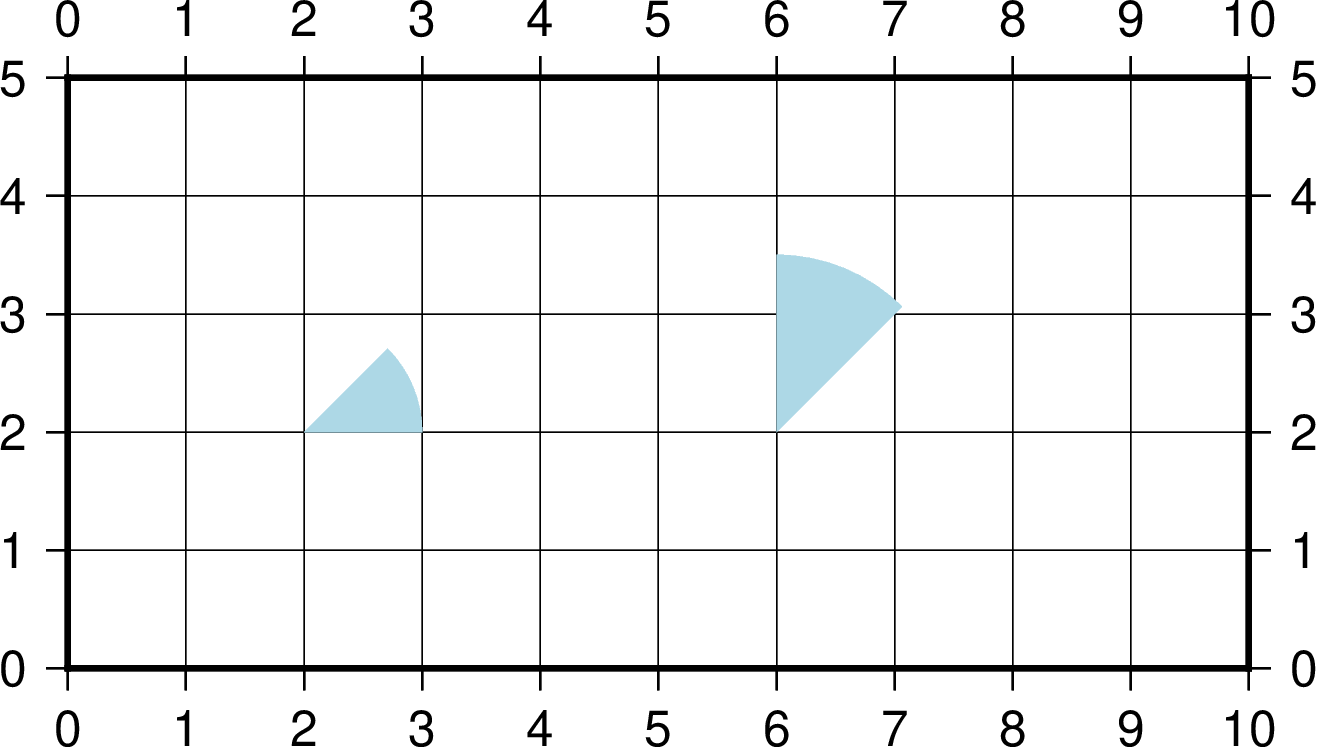

下面的示例分別用
-SW
和-Sw
畫了兩個不同大小的楔形餅圖:#!/bin/bash gmt begin plot_-Sw pdf,png gmt basemap -R0/10/0/5 -Jx1c -Ba1g1 gmt plot -Sw2c -Glightblue << EOF 2 2 0 45 EOF gmt plot -SW3c -Glightblue << EOF 6 2 0 45 EOF gmt end
左邊-Sw,右邊-SW;圖中1格表示1cm。
-S~[d|D|f|l|L|n|N|s|S|x|X]<info>[:<symbolinfo>]
- 繪製decorated line,即帶有符號的線段。詳見官方文件。
輸入數據格式¶
-S
選項相對複雜,與不同的選項連用,或者後面接不同的參數,所需要的輸入數據的格式也不同。不管是什麼符號,至少都需要給定符號的位置,即X和Y是必須的:
X Y
不同的符號,可能還需要額外的信息,統一寫成(用 ...
代表某符號特有的輸入列):
X Y ...
若 -S
指定了符號類型但未指定大小,即 -S<symbol>
,若該符號類型需要指定大小,則需要將符號大小放在輸入數據的第三列,其他輸入數據的列號延後,此時數據格式爲:
X Y size ...
若size<=0,則跳過該記錄行。
若 -S
選項後未指定符號代碼,則符號代碼必須位於輸入文件的最後一列
X Y ... symbol
若使用了 -C
和 -S
選項,則符號的填充色由數據的第三列決定,其他字段依次後移:
X Y [Z] ... symbol
因而總結一下輸入數據的格式爲:
x y [Z] [size] ... [symbol]
其中 ...
爲某些符號所要求的特殊的數據列, symbol
是未指定符號時必須的輸入列, size
是未指定大小時的輸入列。
多段數據¶
對於多段數據而言,每段數據的頭段記錄中都可以包含一些選項,以使得不同段數據擁有不同的屬性。頭段記錄中的選項會覆蓋命令中選項的參數:
-Gfill
:設置當前段數據的填充色-G-
:對當前數據段關閉填充-G
:恢復到默認填充色-W<pen>
:設置當前段數據的畫筆屬性-W
:恢復到默認畫筆屬性MAP_DEFAULT_PEN
-W-
:不繪製輪廓-Z<zval>
:從cpt文件中查找Z值<zval>所對應的顏色作爲填充色-ZNaN
:從cpt文件中獲取NaN顏色
示例¶
最簡單的命令,繪製線段或多邊形,此時數據輸入需要兩列,即X和Y:
gmt plot -R0/10/0/10 -JX10c -B1 -png test << EOF
3 5
5 8
7 4
EOF

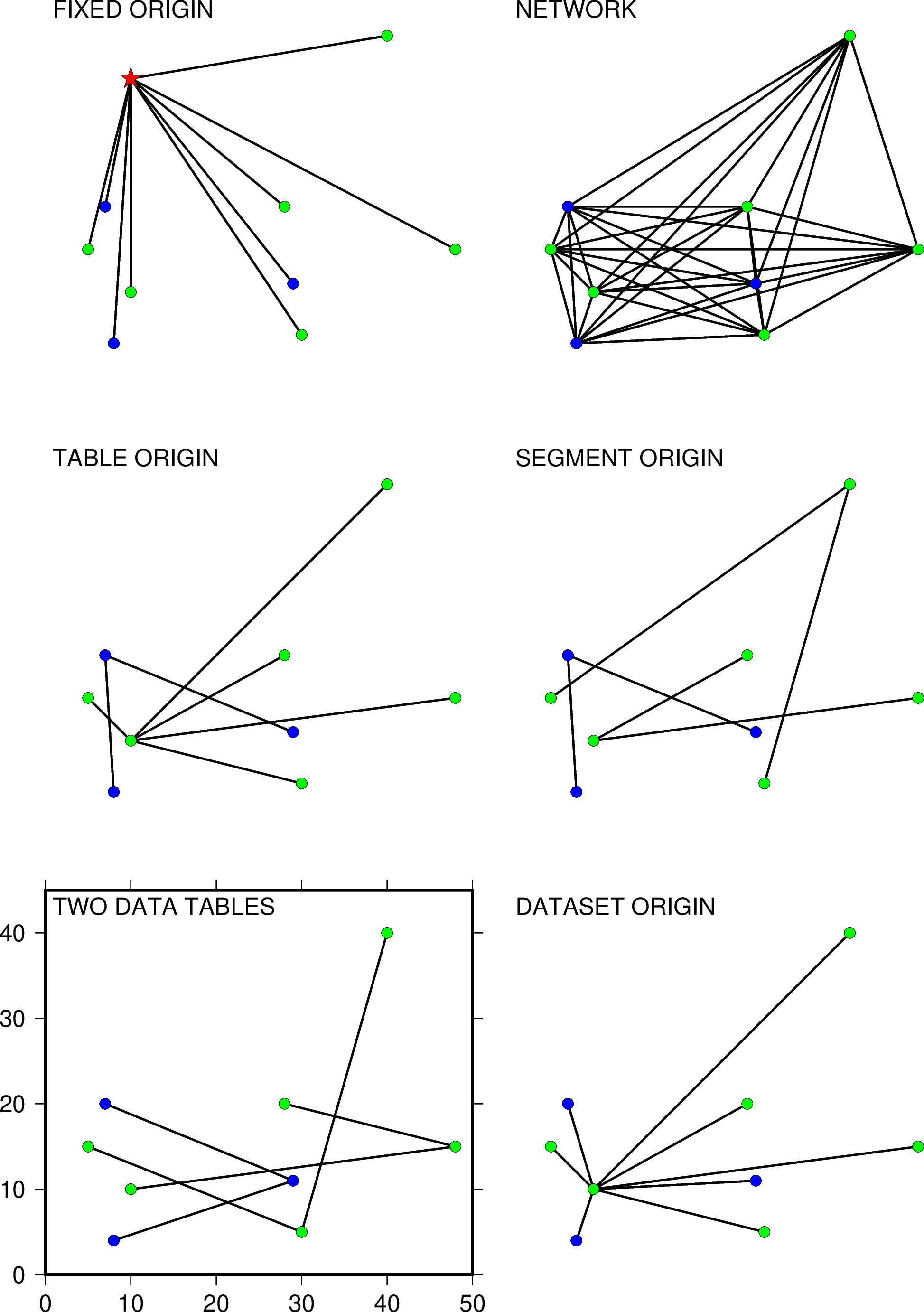

下面的腳本展示了 -F
選項的用法:
#!/bin/bash
# 此处定义了函数plotpts,用于绘制图中绿色和蓝色的圆圈,并加上文字
function plotpts
{
# Plots the two data tables and places given text
gmt plot -Sc0.2c -Ggreen -Wfaint t1.txt
gmt plot -Sc0.2c -Gblue -Wfaint t2.txt
echo $* | gmt text -F+cTL+jTL+f12p -Dj0.05i
}
# 生成测试用的第一个数据文件
cat << EOF > t1.txt
10 10
48 15
28 20
>
40 40
30 5
5 15
EOF
# 生成测试用的第二个数据文件
cat << EOF > t2.txt
7 20
29 11
8 4
EOF
# -Fcs: 默认的连接方式
gmt begin plot_-F pdf,png
gmt basemap -R0/50/0/45 -Jx0.06i -Ba10 -BWSne
gmt plot -W1p t[12].txt
plotpts TWO DATA TABLES
# -Fra
gmt plot -W1p t[12].txt -Fra -X3.25i
plotpts DATASET ORIGIN
# -Frf
gmt plot -W1p t[12].txt -Frf -X-3.25i -Y3.15i
plotpts TABLE ORIGIN
# -Frs
gmt plot -W1p t[12].txt -Frs -X3.25i
plotpts SEGMENT ORIGIN
# -Fr10/35
gmt plot -W1p t[12].txt -Fr10/35 -X-3.25i -Y3.15i
plotpts FIXED ORIGIN
echo 10 35 | gmt plot -Sa0.4c -Gred -Wfaint
# -Fna
gmt plot -W1p t[12].txt -Fna -X3.25i
plotpts NETWORK
gmt end
rm t[12].txt

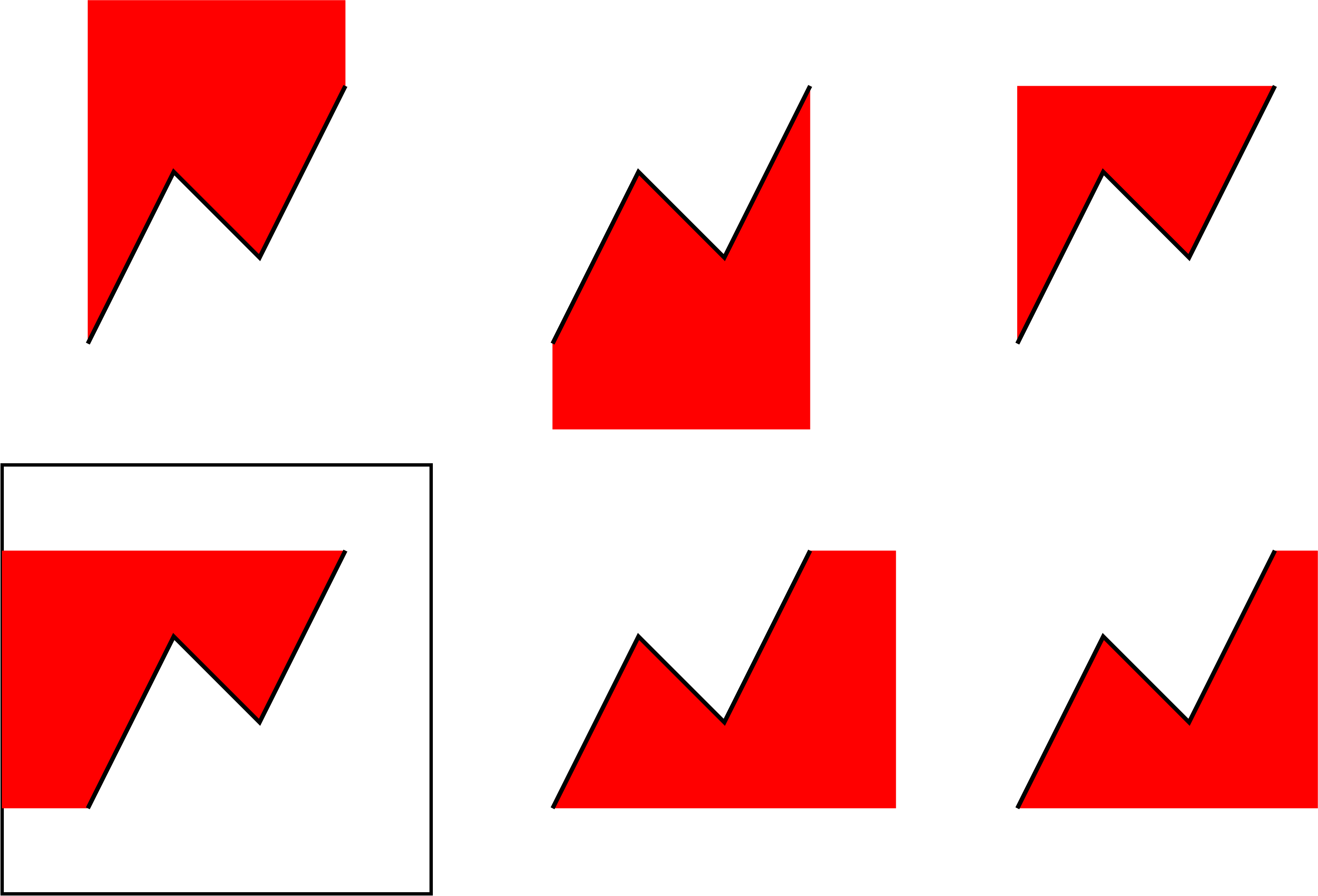

-L
選項的示例:
#!/bin/bash
cat << EOF > t.txt
1 1
2 3
3 2
4 4
EOF
gmt begin plot_-L pdf,png
gmt basemap -R0/5/0/5 -JX3i -B0
gmt plot t.txt -Gred -W2p -L+xl
gmt plot t.txt -Gred -W2p -L+xr -X3.25i
gmt plot t.txt -Gred -W2p -L+x4.5 -X3.25i
gmt plot t.txt -Gred -W2p -L+yt -X-6.5i -Y3.25i
gmt plot t.txt -Gred -W2p -L+yb -X3.25i
gmt plot t.txt -Gred -W2p -L+y4 -X3.25i
gmt end
rm t.txt
