ternary¶
| 官方文件: | ternary |
|---|---|
| 簡介: | 繪製三角圖解 |
ternary 從文件或者標準輸入中讀取數據，並在三角圖中繪製符號。如果給定符號類型，但未給出符號大小，ternary 會將第四列數據作爲符號大小，符號大小值小於0的將會被跳過。如果沒指定符號類型，就必須在數據的最後一列給出符號代碼。
語法¶
gmt ternary [ table ] [ -JXwidth[unit] ] [ -Rwest/east/south/north[/zmin/zmax][+r][+uunit] ] [ -Bparameters ] [ -Ccpt ] [ -Gfill ] [ -La/b/c ] [ -M ] [ -N ] [ -S[symbol][size[u] ] [ -U[stamp] ] [ -V[level] ] [ -W[pen][attr] ] [ -X[a|c|f|r][xshift[u]] ] [ -Y[a|c|f|r][xshift[u]] ] [ -aflags ] [ -bibinary ] [ -dinodata ] [ -eregexp ] [ -fflags ] [ -ggaps ] [ -hheaders ] [ -iflags ] [ -pflags ] [ -ttransp ] [ -:[i|o] ] [ --PAR=value ]
必須選項¶
必須使用 -M 或者 -R 和 -J。
可選選項¶
- table
- 一个或多个ASCII或二进制表数据。若不提供表数据，则会从标准输入中读取。
- -B[a|b|c]args
設置三角圖的三條邊的屬性。
與常規圖不同，三角圖有三條不同的邊。三條邊從下面這條邊開始，逆時針旋轉，分別稱爲 a、b、c。其餘用法與標準選項 -B 相同。
- -Ccpt
使用CPT文件，或者直接使用 -Ccolor1,color2[,color3,…] 自動建立一個線性連續CPT文件。
若使用了 -S 選項，則符號填充色由第四列數值決定，其它字段向右移動一列（即若需要指定符號大小，符號大小應置於第5列）。
現代模式下，若不指定CPT，則使用當前CPT。
- -Gfill
指定符號填充色。
對於多段數據，段頭記錄中的 -G 字符串會覆蓋命令行中該選項的值。
- -JXwidth[unit]
- 指定三角圖的寬度
- -La/b/c
- 設置三個頂點的標籤，標籤距離頂點的距離爲 MAP_LABEL_OFFSET 三倍。
- -M
不繪圖。將三角圖數據 (a,b,c[,z]) 轉換爲笛卡爾座標 (x,y,[,z])，x,y 爲在三角圖解中的歸一化座標值。x 的取值範圍爲0-1，y 的取值範圍爲0到 \(\frac{\sqrt{3}}{2}\)
如果一個點在三角圖中座標爲（a，b，c），則笛卡爾座標(x, y)爲:
\[ \begin{align}\begin{aligned}x = \frac{(100-a)+b}{2\times100}\\y =\frac{\sqrt{3}}{2\times 100}\times c\end{aligned}\end{align} \]
- -N
- 不裁剪落在三角圖外的符號 [默認只繪製三角圖內的符號]
- -Ramin/amax/bmin/bmax/cmin/cmax
- 指定三條邊 a、b 和 c 的最大最小值。
- -S[symbol][size[u]]
指定要繪製的符號類型及大小
詳見 plot 中的 -S 選項。
- -U[label][+c][+jjust][+odx/dy] (more …)
- 在图上绘制GMT时间戳logo
- -V[level] (more …)
- 设置 verbose 等级 [c]
- -W[pen][attr]
- 設置符號的畫筆屬性。
- -t[transp] (more …)
- 设置图层透明度（百分比）。取值范围为0（不透明）到100（全透明）
-X[a|c|f|r][xshift[u]]
- -Y[a|c|f|r][yshift[u]] (more …)
- 移动绘图原点
- -bi[ncols][t] (more …)
- 设置二进制输入数据的格式
- -dinodata (more …)
- 将输入数据中值为 nodata 的列替换为 NaN
- -e[~]”pattern” | -e[~]/regexp/[i] (more …)
- 只接受匹配指定模式的数据记录
- -f[i|o]colinfo (more …)
- 指定输入或输出列的数据类型
- -g[a]x|y|d|X|Y|D|[col]zgap[u][+n|p] (more …)
- 确定数据或线段的间断
- -h[i|o][n][+c][+d][+rremark][+rtitle] (more …)
- 跳过或生成指定数目的头段记录
- -icols[+l][+sscale][+ooffset][,…][,t[word]] (more …)
- 设置输入数据列及简单变换（0表示第一列，t 表示文本列）
- -:[i|o] (more …)
- 交换输入或输出中的第1和第二列。
- -p[x|y|z]azim[/elev[/zlevel]][+wlon0/lat0[/z0]][+vx0/y0] (more …)
- 设置3D透视视角
- -t[transp] (more …)
- 设置图层透明度（百分比）。取值范围为0（不透明）到100（全透明）
- -^ 或 -
- 显示简短的帮助信息，包括模块简介和基本语法信息（Windows下只能使用 -）
- -+ 或 +
- 显示帮助信息，包括模块简介、基本语法以及模块特有选项的说明
- -? 或无参数
- 显示完整的帮助信息，包括模块简介、基本语法以及所有选项的说明
- --PAR=value
- 临时修改GMT参数的值，可重复多次使用。参数列表见 gmt.conf

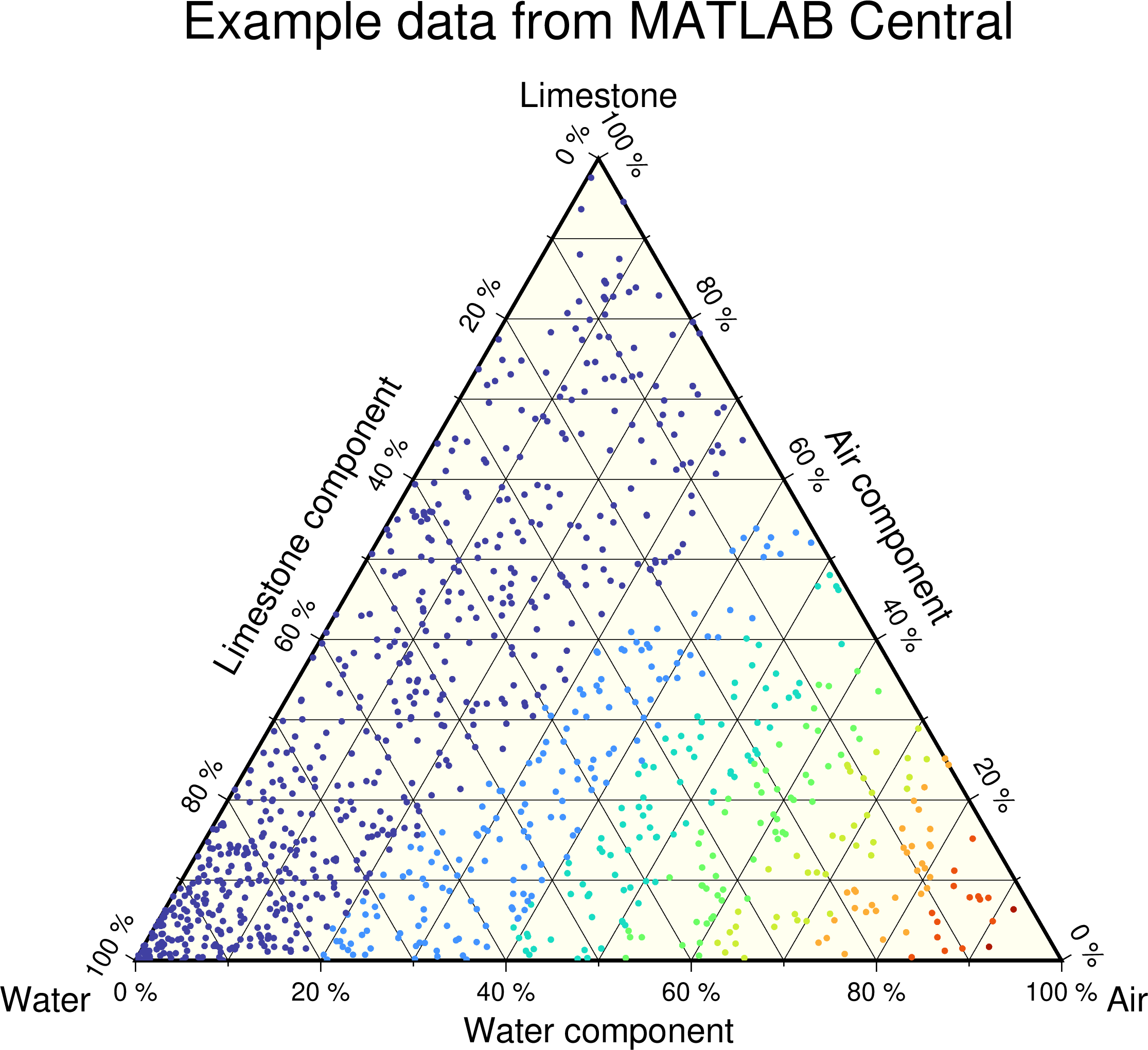

示例¶
gmt begin map pdf,png
gmt makecpt -Cturbo -T0/80/10
gmt ternary @ternary.txt -R0/100/0/100/0/100 -JX6i -Sc0.1c -C -LWater/Air/Limestone \
-Baafg+l"Water component"+u" %" -Bbafg+l"Air component"+u" %" -Bcagf+l"Limestone component"+u" %" \
-B+givory+t"Example data from MATLAB Central"
gmt end show
