solar

官方文件:solar
簡介:計算或/和繪製晨昏線以及民用、航海用以及天文用曙暮光區域

語法

gmt solar [ -Bparameters ] [ -C ] [ -G[fill] ] [ -I[lon/lat][+ddate][+zTZ] ] [ -Jparameters ] [ -M ] [ -N ] [ -Rregion ] [ -Tdcna[+ddate][+zTZ]] [ -U[stamp] ] [ -V[level] ] [ -Wpen ] [ -X[a|c|f|r][xshift[u]] ] [ -Y[a|c|f|r][xshift[u]] ] [ -bobinary ] [ -hheaders ] [ -oflags ] [ -pflags ] [ -ttransp ] [ --PAR=value ]

必選選項

-I 和 -T 必須使用一個。

可選選項

-Bparameters (more …)
设置底图边框和轴属性
-C

在一行內格式化打印（以Tab鍵分隔）-I 選項輸出的信息。輸出內容包括：

  • 太陽的經度、緯度、方位角、高度角，單位爲度
  • 日出、日落、正午的時間，單位爲天
  • 日長，單位爲分鐘
  • 考慮折射效應矯正後的太陽高度較正以及均時差，單位爲分鐘

注解

若沒有通過 -Ilon/lat 提供經緯度，則太陽高度角之後的數據均以 (0,0) 作爲參考點。

示例:

$ gmt solar -I120/40+d2016-11-01T01:00:00+z8 -C
160.885755836   -14.5068940782  38.6719503593   -59.513608404   0.270214374769  0.706928713211  0.48857154399   628.868647356   -59.5102114599  16.4569766548
-G[fill]
根據晨昏線對黑夜區域填充顏色或圖案，見 填充。若不指定 fill 則剪裁黑夜區域，且需要通過 gmt clip -C 停止區域剪裁，見 clip。
-I[lon/lat][+ddate][+zTZ]

輸出太陽的當前位置、方位角和高度角。加上 lon/lat 則輸出日出、日落、正午時間以及一天時間長度。用 +ddata 指定ISO格式的日期時間（比如 +d2000-04-25T10:00:00 ）來計算特定時刻的太陽參數。如果有需要，也可以通過 +zTZ 加上時區。

$ gmt solar -I120/40+d2016-11-01T01:00:00+z8
      Sun current position:    long = 160.885756    lat = -14.506894
                          Azimuth = 38.6720    Elevation = -59.5136
      Sunrise  = 06:29
      Sunset   = 16:58
      Noon     = 11:44
      Duration = 10:29
-Jprojection (more …)
设置地图投影方式。
-M
將晨昏線數據以多段ASCII表格式寫到標準輸出（或二進制格式，見 -b 選項）。使用該選項，則只輸出數據不繪圖。
-N
反轉晨昏線“內”和“外”概念顛倒。僅可與 -Gc 一起使用以剪裁出白晝區，不可與 -B 一同使用。
-Rxmin/xmax/ymin/ymax[+r][+uunit] (more …)
指定数据范围
-Tdcna[+ddate][+zTZ]

繪製一個或多個不同定義的晨昏線。若需要導出晨昏線數據，見 -M 選項。

通過添加 dcna 來繪製一個或多個不同定義的晨昏線。其中，

  • d 指晨昏線
  • c 指民用曙暮光
  • n 指航海曙暮光
  • a 指天文曙暮光

+ddate 爲ISO格式的日期時間（例如 +d2000-04-25T12:15:00），以得到該時刻晨昏交替的位置。也可以通過 +zTZ 加上時區。

不同曙暮光區的定義如下圖所示：

https://upload.wikimedia.org/wikipedia/commons/thumb/d/d2/Twilight_subcategories.svg/640px-Twilight_subcategories.svg.png

曙暮光區的多種定義（圖片來自於 https://en.wikipedia.org/wiki/Twilight）

  • 民用曙暮光分爲晨間曙光區和晚間暮光區：
    • 晨間曙光區是指太陽的幾何中心位於地平線以下6˚至地平線以下0˚50’（或日出，即太陽上邊緣接觸地平線）這段時間
    • 晚間曙光區是指太陽的幾何中心位於地平線以下 0˚50’（或日落，即太陽下邊緣接觸地平線）至地平線以下6˚ 這段時間
  • 航海曙暮光指太陽中心位於地平線以下 0˚50’ 至 12˚ 這段時間
  • 天文曙暮光指太陽中心位於地平線以下 0˚50’ 至 18˚ 這段時間

下面的命令繪製了晨昏線以及三條曙暮光線:

gmt begin terminator png
  gmt coast -Rd -W0.1p -JQ0/14c -Ba -BWSen -Dl -A1000
  gmt solar -W1p -Tdcna
gmt end

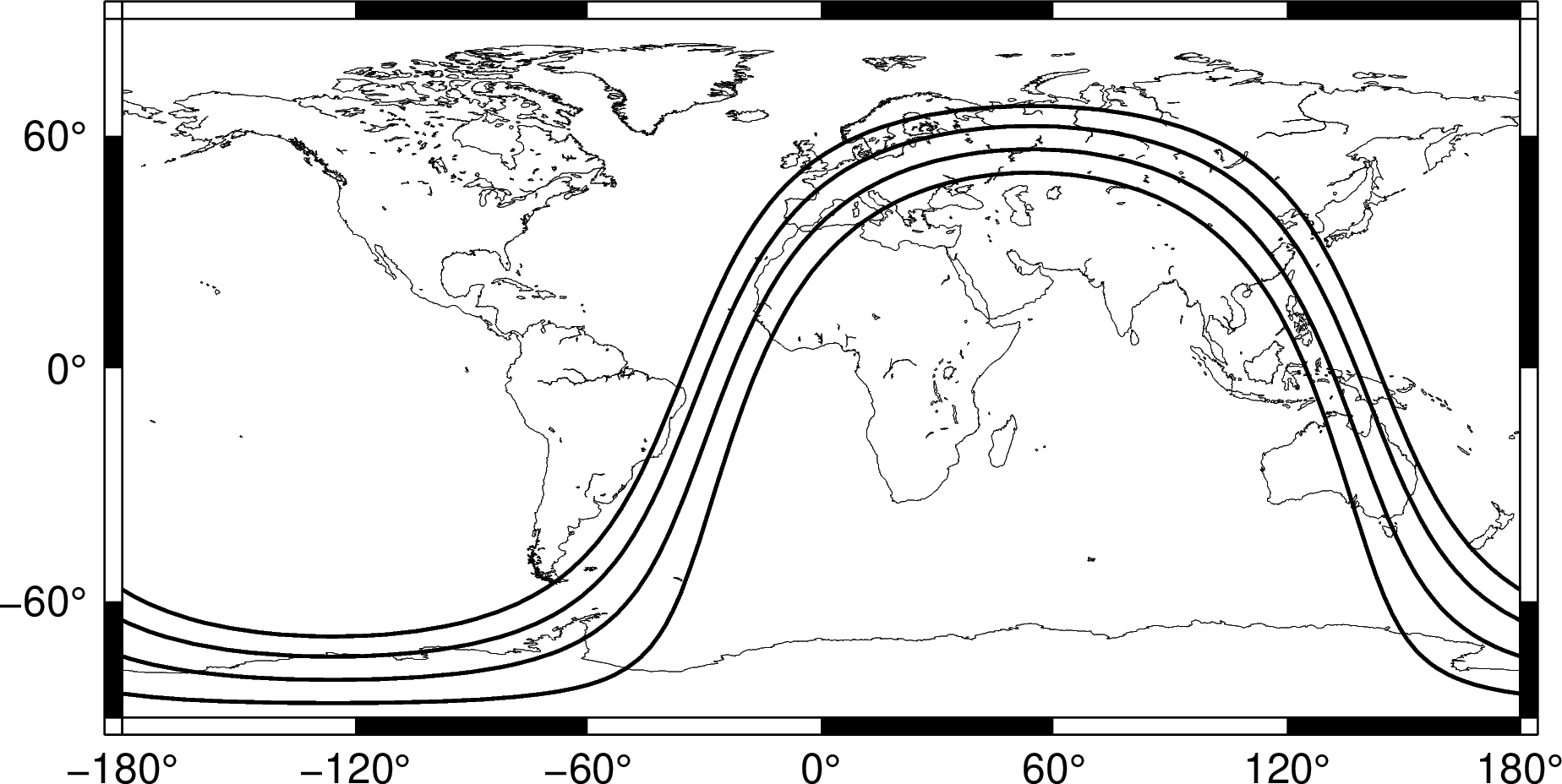

../_images/solar-gmtplot-0.png

晨昏線和曙暮光線

-U[label][+c][+jjust][+odx/dy] (more …)
在图上绘制GMT时间戳logo
-V[level] (more …)
设置 verbose 等级 [c]
-W[pen]
設置晨昏線的畫筆屬性，見 畫筆。

-X[a|c|f|r][xshift[u]]

-Y[a|c|f|r][yshift[u]] (more …)
移动绘图原点
-bo[ncols][type] (more …)
设置二进制输出的数据格式
-ocols[,…][,t[word]] (more …)
设置输出数据列（0表示第一列，t 表示文本列）
-p[x|y|z]azim[/elev[/zlevel]][+wlon0/lat0[/z0]][+vx0/y0] (more …)
设置3D透视视角
-t[transp] (more …)
设置图层透明度（百分比）。取值范围为0（不透明）到100（全透明）

示例

gmt begin solar png
  gmt coast -Rd -JKs0/10i -Dl -A5000 -W0.5p -N1/0.5p,gray -S175/210/255 -Bafg --MAP_FRAME_TYPE=plain

  gmt solar -Td+d2016-02-09T16:00:00 -Gnavy@95

  gmt solar -Tc+d2016-02-09T16:00:00 -Gnavy@85
  gmt solar -Tn+d2016-02-09T16:00:00 -Gnavy@80
  gmt solar -Ta+d2016-02-09T16:00:00 -Gnavy@80

  gmt solar -I+d2016-02-09T16:00:00 -C | gmt plot -Sksunglasses/1.5c -Gyellow
gmt end

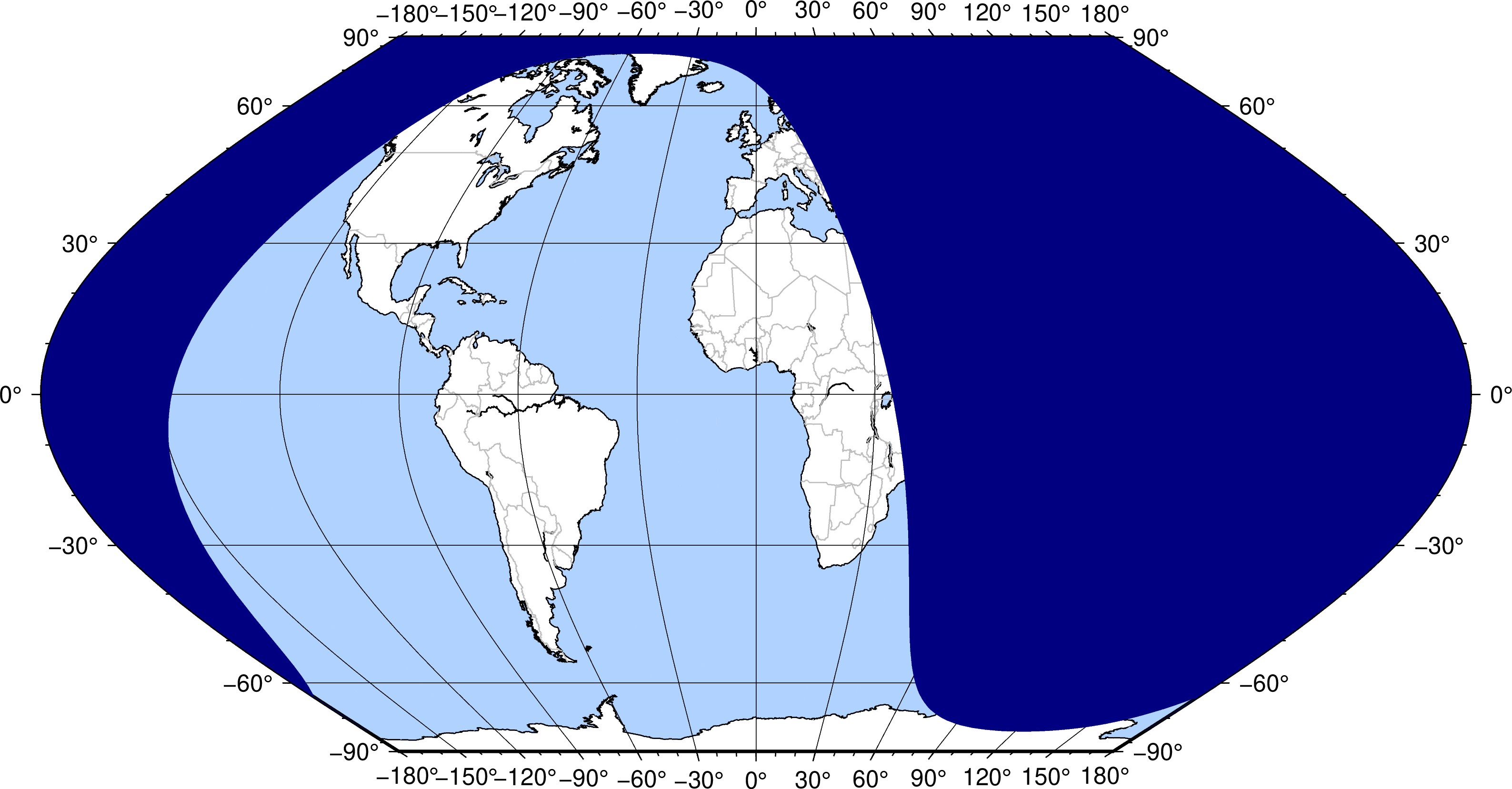

../_images/solar-gmtplot-1.png

相關模塊

clip, coast, plot
