project¶

官方文件:	project
簡介:	生成測線、將數據點投影到測線上

該模塊具有三個主要功能：

生成測線
指定測線和數據點，得到該點在測線座標系下的座標，即下文中提及的 p 和 q
指定測線和數據點，得到該點在測線上的投影點的座標，即下文中提及的 r 和 s

以上三個功能均要求用戶首先定義測線，測線可以用如下三種方式中的任意一種來定義：

用 -C 選項定義測線的起點，並用 -A 定義測線方位角
用 -C 選項定義測線的起點，並用 -E 選項定義測線的結束點
用 -C 選項定義測線的中心，並用 -T 選項定義rotation pole的位置

在指定測線後，如果要生成測線，輸出測線上的點的座標，可以使用 -G 選項。在指定測線後，用戶再給出一個點(x,y) ，可以得到該點在測線的投影點以及該點在測線座標系下的座標:

x  y   z   p   q   r   s

其中：

x 和 y 是數據在原座標系下的座標
z 是輸入數據中的其餘所有列
p 和 q 是數據點 (x,y) 在測線座標系下的座標
r 和 s 是數據點 (x,y) 在測線上的投影點在原座標系下的座標

可以使用 -F 選項設置要輸出哪些變量。

下面詳細解釋一下這些變量的物理意義。

Source Code

project 示意圖

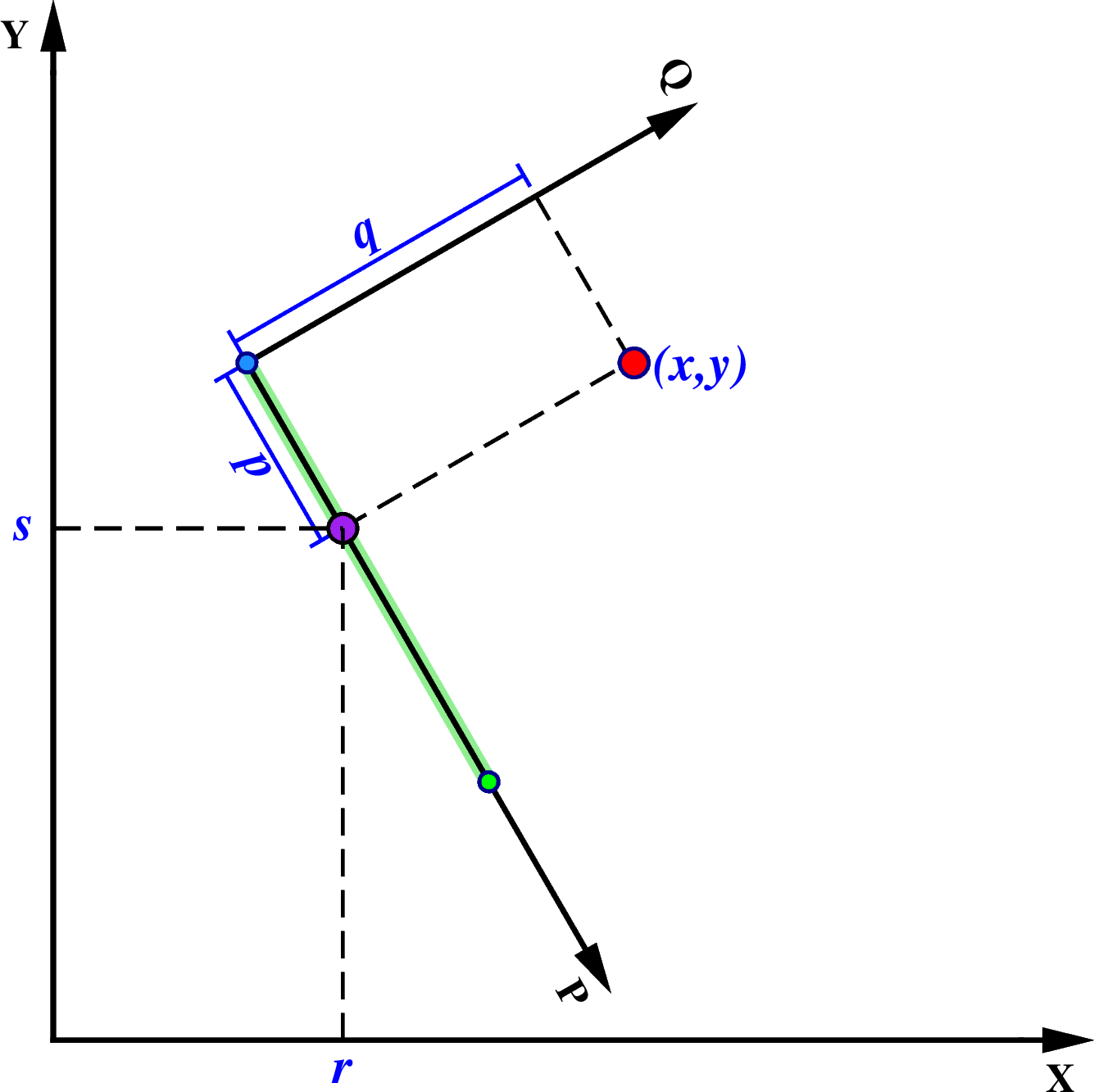

圖中的紅點就是給出的點(x,y)。綠色粗線爲測線。測線上有 3 個點，藍色和綠色兩個點爲測線的起點和終點。以測線起點爲原點，以測線爲P軸，在測線起點按右手螺旋法則做垂直於P軸的Q軸，構成測線座標系。點(x,y)在測線座標系的座標即爲(p,q)。紫色點爲點(x,y)在測線上的投影點，座標爲(r,s)。

必選選項¶

-C<cx>/<cy>: 對於定義1和2而言，該選項指定測線的起點座標；對於定義3而言，該選項指定了旋轉座標下零經線所穿過的點

可選選項¶

-A<azimuth>

定義1中用於指定測線的方位角

-E<bx>/<by>

定義2中用於指定測線的終點

-F<flags>

指定輸出格式， flags 可以是 xyzpqrs 的任意組合。

默認輸出格式爲 xyzpqrs 。若使用 -G 選項，則輸出格式爲 rsp

-G<dist>[/<colat>][+h]

生成測線模式。

該選項用於生成測線，此時不需要輸入文件。 <dist> 的單位規定見 -Q 選項。輸出數據有三列：經度、緯度以及當前點離測線起點的距離。默認情況下，會按照大圓路徑生成測線，當使用定義2 指定測線的兩個端點時，可以通過指定 <colat> 來生成小圓。

若使用 +h 則會在段頭記錄中報告pole的位置。

-L[w][<l_min>/<l_max>]

僅座標 p 在 <l_min> 和 <l_max> 之間的數據會被投影到測線上。 <l_min> 和 <l_max> 的單位規定見 -Q 選項。如果是負數則表示反方向的數據範圍。若使用了 -E 選項，則可以使用 -Lw 來限制只繪製能投影到測線起點和終點之間的數據。

-N

Flat Earth。在平面內使用笛卡爾座標變換。默認使用球面三角。

-Q

使用地圖單位。即投影假設x、y、r、s 的單位是弧度，p、q、 <dist> 、 <l_min> 、 <l_max> 、 <w_min> 、 <w_max> 的單位是千米。若不使用該選項，則所有量都假設爲相同的單位。

-S

將輸出按照 p 增序排列。

-T<px>/<py>

定義3中用於指定rotation pole的位置

-W<w_min>/<w_max>

僅座標 q 在 <w_min> 和 <w_max> 範圍內的數據纔會被投影到測線上。

示例¶

指定測線的起點和終點，在測線上每隔10千米生成一個點:

gmt project -C-50/10 -E-10/30 -G10 -Q > great_circle_points.xyp

指定測線的起點和終點，沿着colatitude=60的小圓上，每隔10千米生成一個點:

gmt project -C-50/10 -E-10/30 -G10/60 -Q > small_circle_points.xyp

利用 -F 選項指定輸出哪些座標來得到某點在某測線上的投影點:

echo 102 30 | gmt project -C103/31 -A225 -L0/500 -Frs -Q

已知某點，根據方位角和大圓距離計算另一點。已知一點(120, 25)，根據方位角 45 度，大圓距離 123 千米的點位置

gmt project -C120/25 -A45 -L0/123 -G123 -Q | tail -1
