velo¶

官方文件:	velo
簡介:	在地圖上繪製三種符號：矢量（向量）、十字線和旋轉餅圖

-S選項¶

-S 選項決定要繪製哪一種符號，及其輸入數據的格式。

-Se<velscale>/<confidence>/<fontsize>

繪製矢量，並可選擇用橢圓表示不確定度。輸入數據中每列的含義爲：

起點的經度
起點的緯度
矢量的東向分量
矢量的北向分量
東向分量的不確定度（1-sigma）
北向分量的不確定度（1-sigma）
東向分量和北向分量的correlation
名稱（可選）

說明：

<velscale> 控制了矢量的縮放比例，其對應了速度值爲1的箭頭的長度，默認單位由參數 PROJ_LENGTH_UNIT 決定，也可以自己添加長度單位 i|c|p
<confidence> 設置了橢圓的2D置信區間的極限，比如0.95代表95%置信區間
<fontsize> 是名稱的文本字號
橢圓的填充色由 -G 選項控制
橢圓的輪廓以及矢量的畫筆屬性由 -W 選項控

-Sr<velscale>/<confidence>/<fontsize>

與 -Se 類似，區別在於輸入文件不同：

起點的經度
起點的緯度
矢量的東向分量
矢量的北向分量
橢圓的半長軸
橢圓的半短軸
橢圓的長軸相對於水平方向逆時針旋轉的角度
名稱（可選）

-Sn<barscale>

繪製各向異性矢量， <barscale> 是各向異性矢量的縮放比例。輸入數據中每列的含義爲：

經度
緯度
各向異性矢量的東向分量
各向異性矢量的北向分量

-Sw<wedge_scale>/<wedge_mag>

繪製旋轉餅圖。輸入數據中每列的含義爲：

經度
緯度
旋轉餅圖的旋轉角度（弧度制）
旋轉餅圖的不確定度（弧度制）

旋轉餅圖由兩個同心扇形組成。一個扇形是旋轉餅圖本身（下稱餅圖扇形），另一個扇形則表示旋轉餅圖的不確定度（下稱不確定度扇形）。兩個扇形的半徑由 <wedge_scale> 給出。兩個扇形的角度分別爲旋轉餅圖的旋轉角度和不確定度乘以 <wedge_mag> 。餅圖的填充色由 -G 選項控制，不確定度的顏色由 -E 控制。餅圖扇形從正北開始，順時針旋轉。不確定度扇形從旋轉餅圖的結束開始，向順時針和逆時針兩個方向旋轉，兩個方向旋轉的角度均爲不確定度的 2 倍。

-Sx<cross_scale>

繪製應變十字線。 <cross_scale> 控制十字線的大小。輸入文件中每列的含義爲：

經度
緯度
eps1：應變張量的擴張本徵值，擴張爲正
eps2：應變張量的壓縮本徵值，擴張爲正
eps2的方位角（北方向順時針旋轉的角度）

選項¶

-A<params>: 修改矢量的屬性，見繪製矢量/箭頭一節
-D<sigma_scale>: 控制 -Se 和 -Sr 中速度不確定度以及 -Sw 中旋轉不確定度的縮放。該參數可以與 <confidence> 一起控制不確定度的繪製
-F<fill>: 控制邊框和標註的顏色
-E<fill>: 控制 -Sw 中餅圖不確定度的填充
-G<fill>: 控制顏色？
-L: 繪製線段。使用該選擇，則橢圓和斷層面會根據 -W 選項繪製輪廓
-N: 不跳過區域範圍外的符號
-W<pen>: 設置速度箭頭、橢圓輪廓以及斷層邊界的顏色

-U[label][+c][+jjust][+odx/dy] (more …): 在图上绘制GMT时间戳logo

-t[transp] (more …): 设置图层透明度（百分比）。取值范围为0（不透明）到100（全透明）

示例¶

#!/bin/bash

gmt begin velo_ex1 png,pdf
# 左边三个符号
gmt velo -JM15c -R241/242/34/35 -B0.5 -BWeSn+tvelo \
        -Sw3c/1.e7 -W1p -G60 -E210 -D2 << EOF
# lon     lat    spin(rad/yr) spin_sigma (rad/yr)
241.2 34.2  5.65E-08 1.17E-08
241.2 34.5 -4.85E-08 1.85E-08
241.2 34.7  4.46E-09 3.07E-08
EOF

# 右边三个符号
gmt velo -Sw3c/1.e7 -W1p -D2 << EOF
# lon     lat    spin(rad/yr) spin_sigma (rad/yr)
241.7 34.2  5.65E-08 1.17E-08
241.7 34.5 -4.85E-08 1.85E-08
241.7 34.7  4.46E-09 3.07E-08
EOF
gmt coast -W1p -Di
gmt end

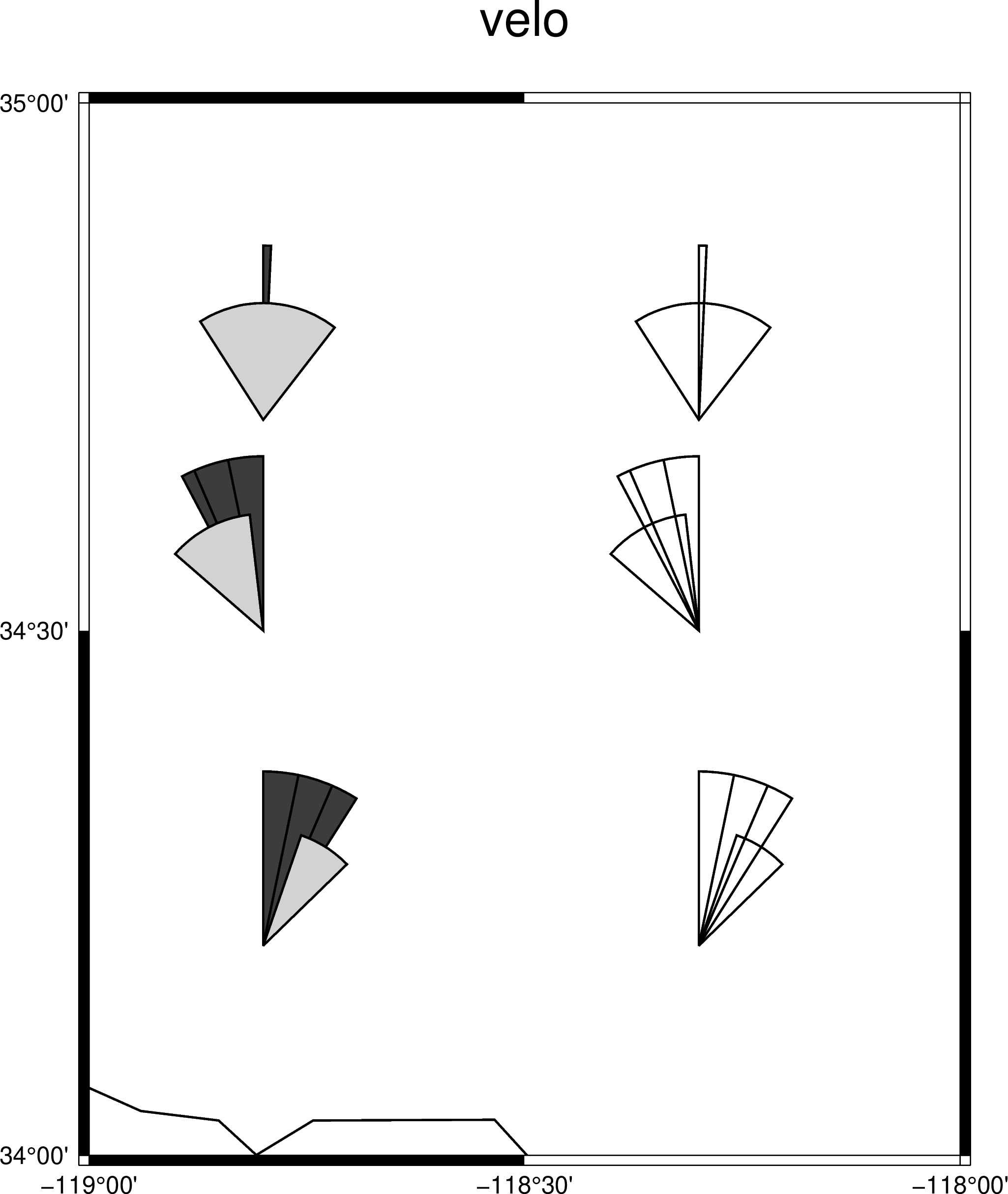

velo示例圖1

#!/bin/bash

gmt begin velo_ex2 png,pdf
gmt velo -R-10/10/-10/10 -Wthin,red -Se0.2c/0.39/12 -B1g1 \
        -BWeSn -Jx0.2i -Ggreen -Eblue -L -N -A1c+p3p+e << EOF
# Long.   Lat.   Evel   Nvel   Esig   Nsig  CorEN SITE
# (deg)  (deg)    (mm/yr)        (mm/yr)
   -8.    0.     5.0    0.0     4.0    6.0  0.500  4x6
   -5.    0.     0.0    5.0     4.0    6.0  0.500  4x6
   -5.    5.    -5.0    0.0     4.0    6.0  0.500  4x6
   -8.    5.     0.0   -5.0     0.0    0.0  0.500  4x6
   -1.    5.     3.0    3.0     1.0    1.0  0.100  3x3
EOF

gmt velo -Se0.2c/0.39/14 -A0.25c+p0.25p+e << EOF
# Long.   Lat.   Evel   Nvel   Esig   Nsig  CorEN SITE
# (deg)  (deg)    (mm/yr)        (mm/yr)
   0.    -8.     0.0    0.0     4.0    6.0  0.100  4x6
  -8.     5.     3.0    3.0     0.0    0.0  0.200  3x3
   0.     0.     4.0    6.0     4.0    6.0  0.300
  -5.    -5.     6.0    4.0     6.0    4.0  0.400  6x4
   5.     0.    -6.0    4.0     6.0    4.0 -0.300  -6x4
   0.    -5.     6.0   -4.0     6.0    4.0 -0.500  6x-4
EOF
gmt end

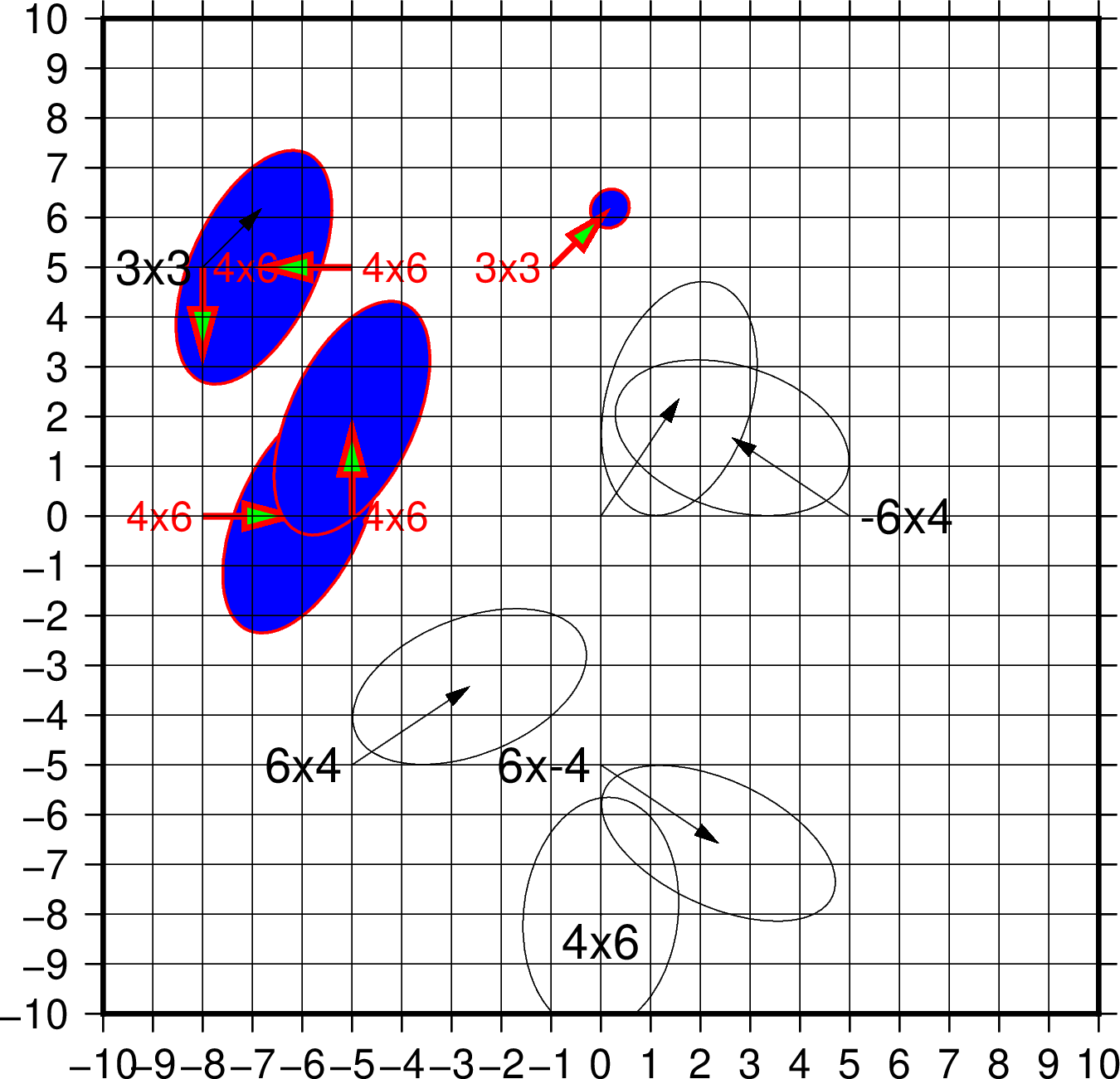

velo示例圖2

下面的示例展示瞭如何繪製應變十字線:

gmt begin test pdf
gmt velo -JX10c/10c -R0/10/0/10 -Sx10 -W1p << EOF
5 5 0.5 0.3 45
EOF
gmt end
